多孔异形机械连接支架结构设计

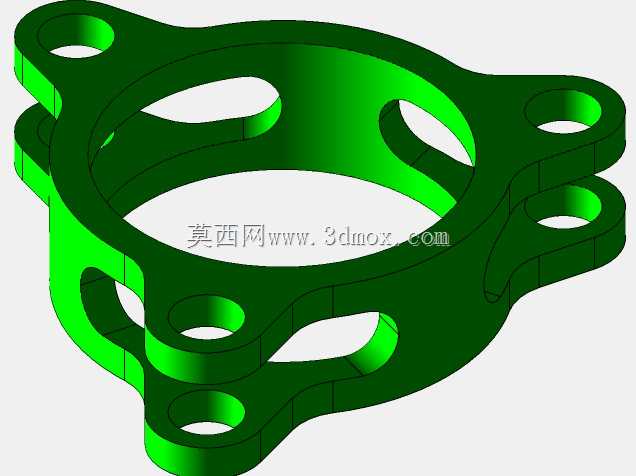

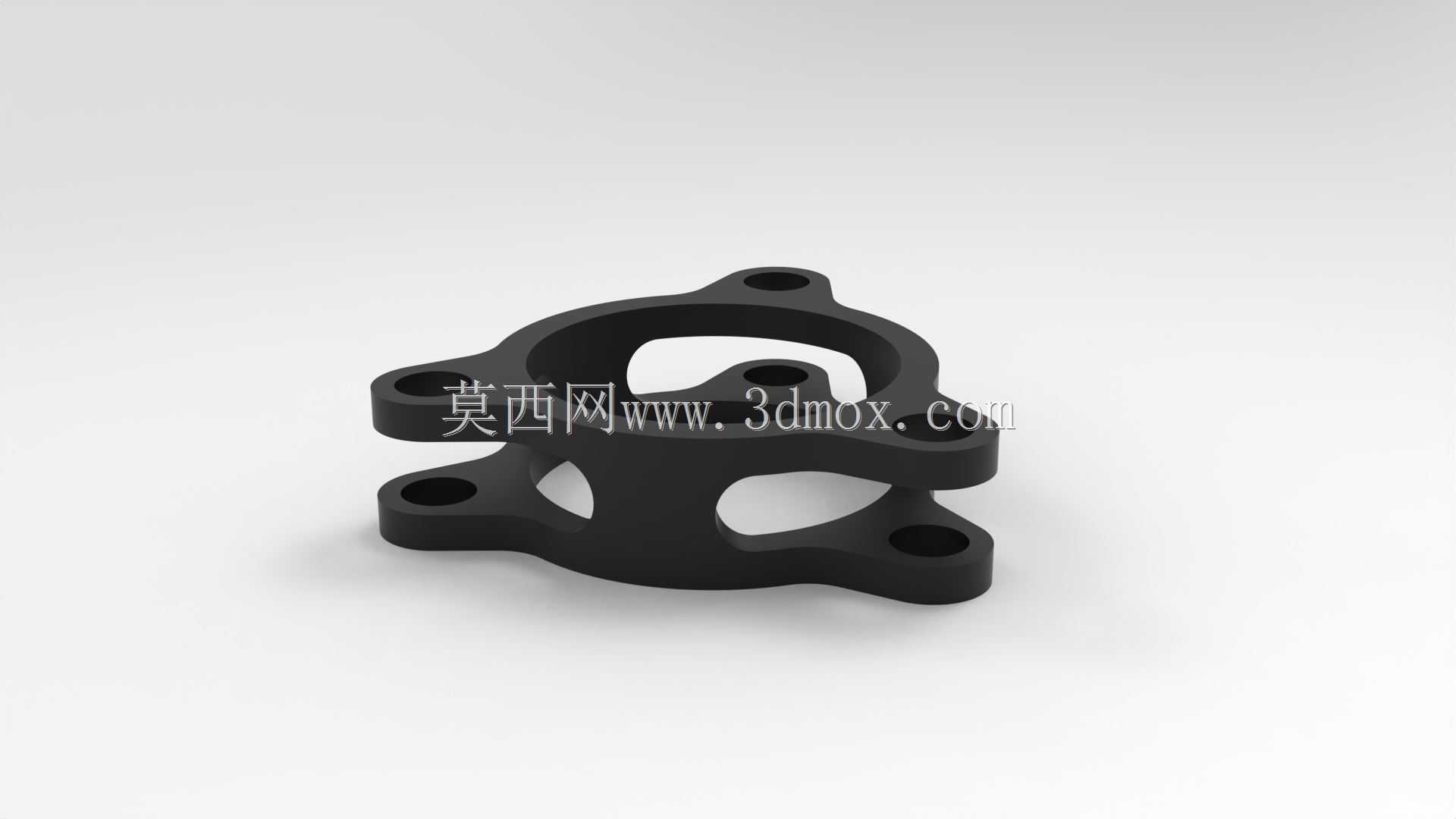

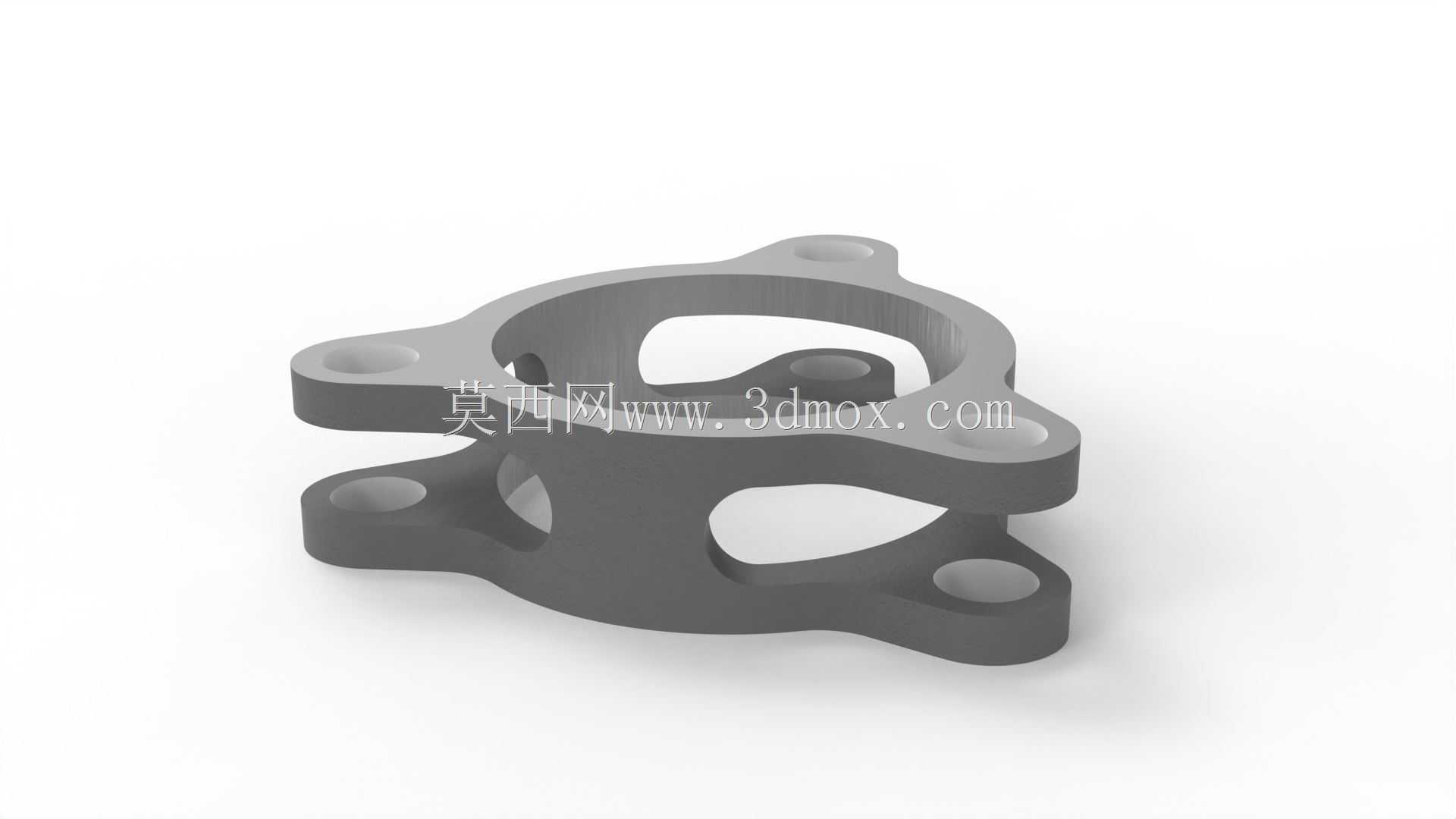

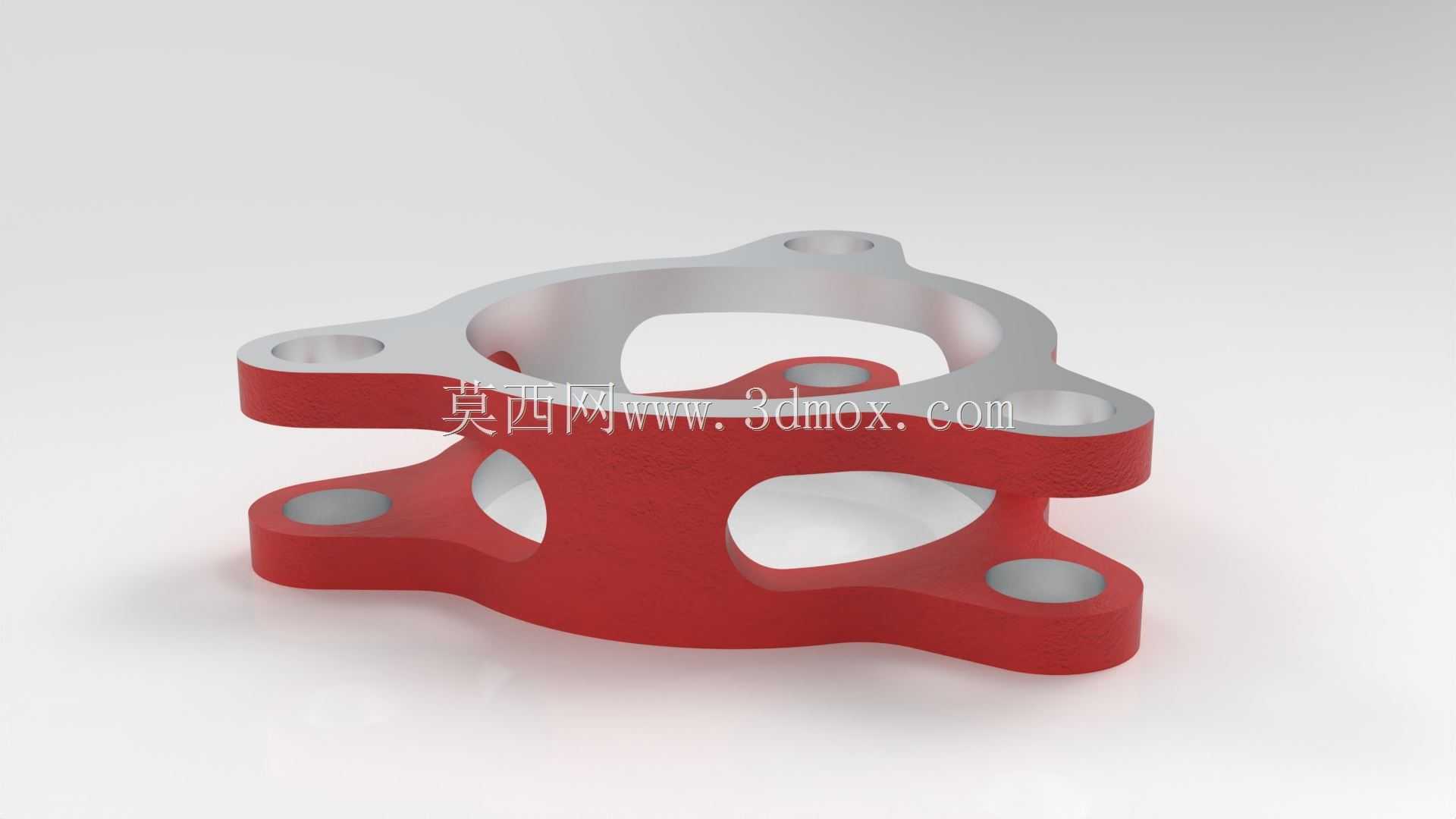

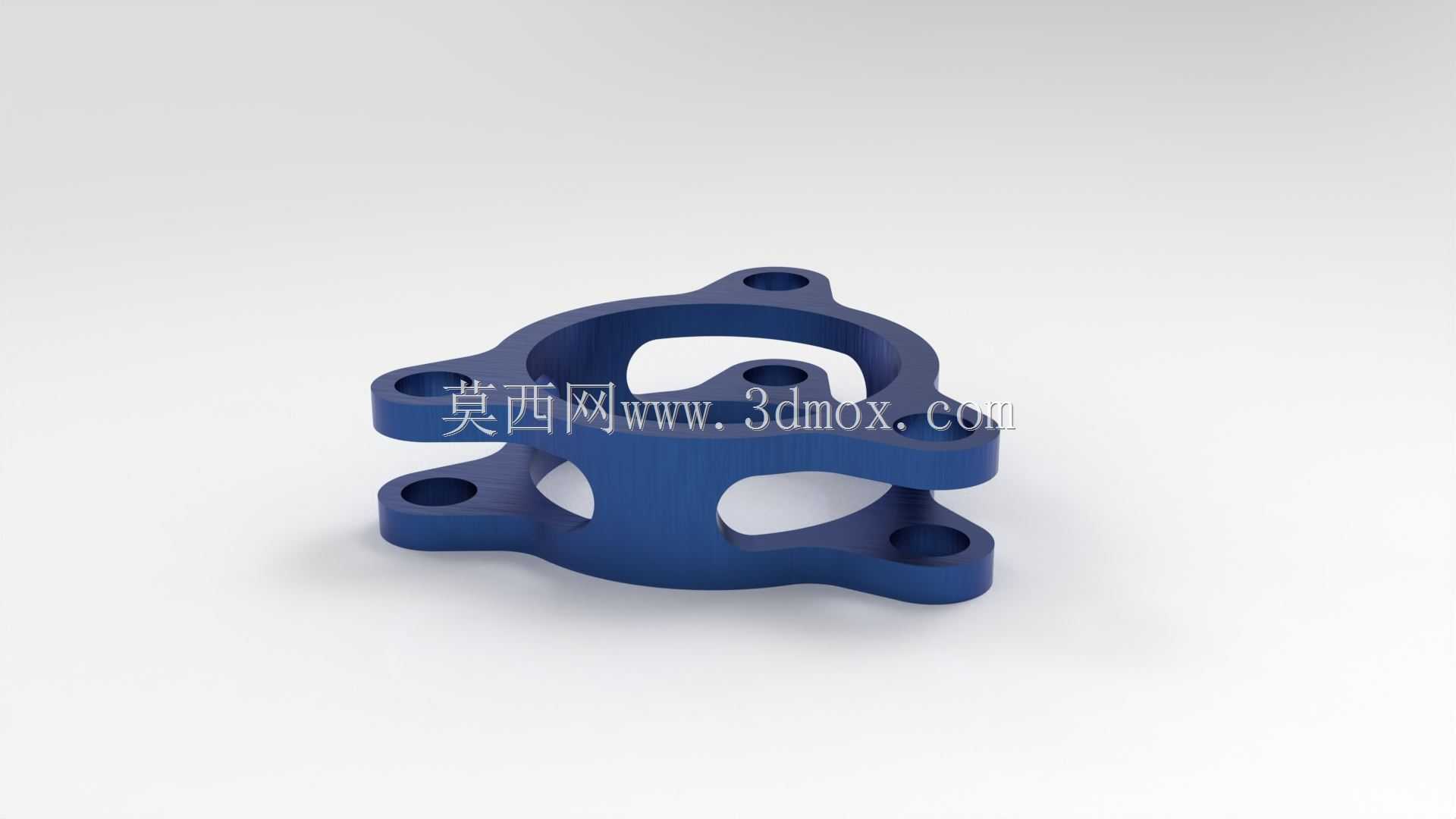

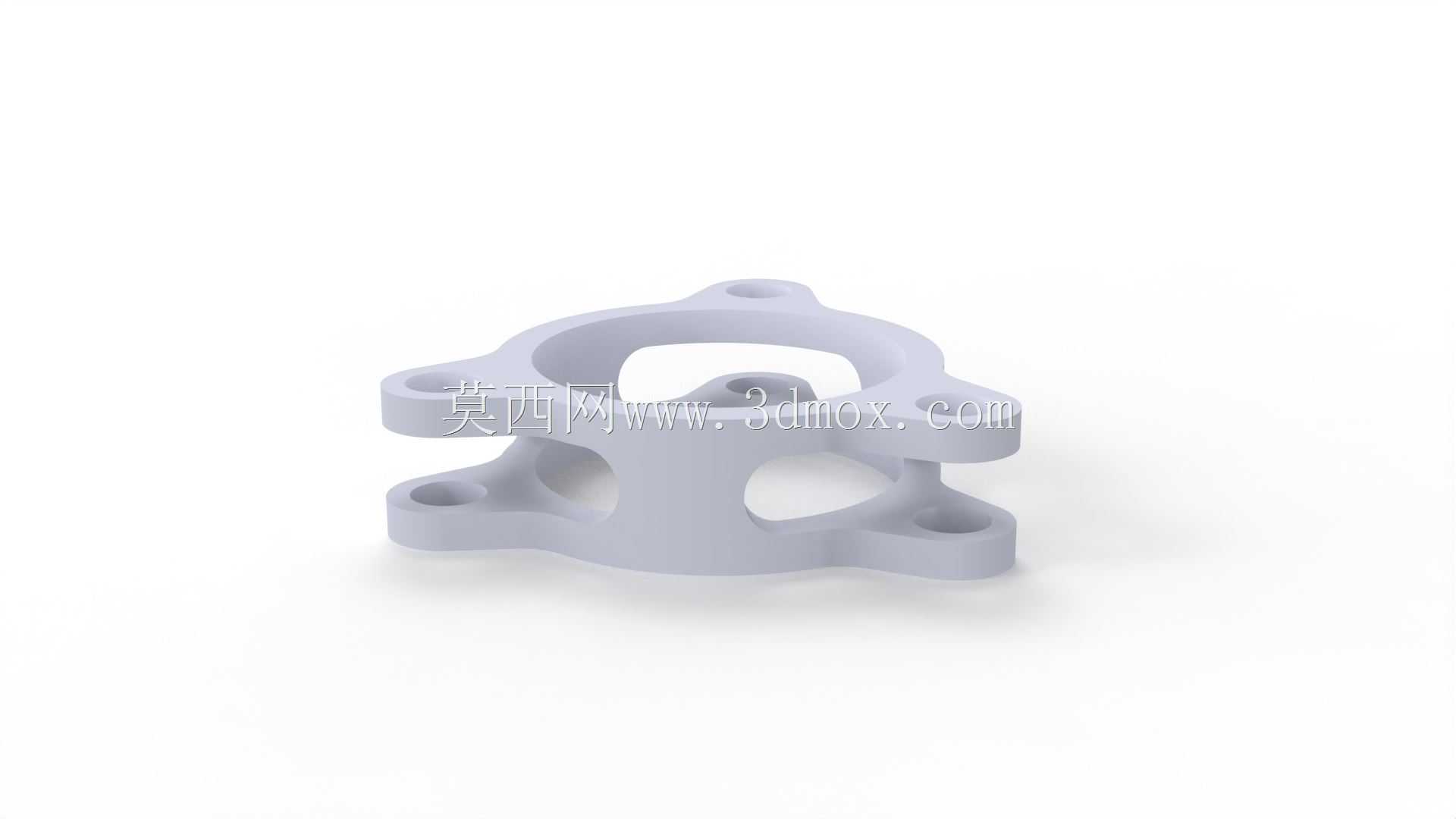

　　在机床附件、小型动力端盖以及轻量化传动组件的装配场景里，这类带六处安装孔的环形支架常被用作接口转接件，它既承担相邻部件之间的定位约束，也需要在有限的安装空间内兼顾减重与刚性。从整机布局倒推零件形态时，首先要锁定的是被连接件的接合面轮廓：中心环形区域对应轴系或壳体的外圈，环体不能侵入回转件的运动包络，因此内环轮廓按照配合边界留出均匀间隙，避免运行中出现擦碰。向外延伸的六支耳板并非对称均布，而是顺着外部安装点位的方位展开，每支耳板末端开出通孔，孔位中心与环体中线保持固定跨距，装配时螺栓穿过孔位将支架压合在基准面上，耳板根部做了加宽过渡，把螺栓预紧产生的局部应力分散到环壁，减少孔口周边的应力集中。

　　实际选型核对阶段，先要把整机上的安装边界测绘清楚：支架总厚度方向要落在两侧部件的预留间隙内，环体高度过低会让接合面压合面积不足，过高则会顶碰相邻护罩；耳板向外探出的长度由外部螺柱的分布圆决定，探出太短孔位无法对齐，太长则会挤占周边管线的走线空间。模型中环体侧壁开设了多处异形镂空，这一设计并非单纯追求外观，镂空区域正对被连接件上的凸起结构，装配时可以避让壳体加强筋，同时大幅降低零件自重，对于随运动部件一同动作的支架来说，减重能够直接降低往复运动的惯性负载。环体顶面与底面均预留平整贴合面，表面粗糙度按照密封接合要求控制，保证压紧后不会出现局部翘曲。

　　建模过程中先绘制中心环形的基础草图，标定内环直径、外环壁厚以及整体厚度参数，再参照安装点位绘制六支耳板的拉伸轮廓，耳板与环体交接处全部采用圆角过渡，避免直角结构在载荷循环下产生疲劳裂纹。通孔位置先以布局草图的点位作为驱动基准，后续如果整机安装孔位发生调整，只需要修改点位坐标即可同步更新所有孔位，不需要重复绘制特征。镂空区域的轮廓按照内部避让空间的形状修剪，镂空边缘同样做圆角处理，既消除加工后的锐边，也避免热处理或载荷作用下在缺口处萌生裂纹。

　　这类支架常见于CA6140这类普通车床的附件改装、小型泵体的端盖连接以及轻工自动化设备的机架转接工位，设备运行时支架主要承受螺栓预紧力以及部件运转带来的小幅振动，环体的连续闭环结构能够保证整体刚性，耳板的分散布局让六个锁紧点的压紧力均匀覆盖接合面，防止连接松动。加工环节通常选用型材或锻坯铣削成型，毛坯下料后先粗加工环体与耳板外形，留出精加工余量，再一次装夹完成所有孔位的钻削与铰削，保证各孔相对于中心环的位置度，最后精加工上下贴合面，确保装配后支架的端面跳动满足使用要求。结构校核时重点关注耳板根部的弯曲应力，在螺栓额定预紧力下，根部圆角处的应力值要低于材料的许用疲劳极限，对于振动较强的工况，还可以在环体内部增设局部加强筋，在不增加过多重量的前提下进一步提升承载能力。整个零件的所有特征均采用参数化方式构建，关键尺寸关联整机布局参数，后续同系列不同规格的连接支架只需要调整环径、孔位分布圆和耳板数量，即可快速衍生出适配不同设备的变体结构，大幅缩短相似零件的设计周期。
