多宽度GT2同步带轮轮廓单节传动件

　　在桌面级熔融沉积成型设备的运动系统里，X轴与Y轴的直线往复传动大多依靠GT2规格同步带完成，这类传动件的选型与装配精度直接决定喷头定位的重复误差、高速启停时的跟随性以及长期运行后的张紧衰减程度。本次梳理的这套带轮廓单节结构，覆盖4mm、6mm、10mm三种主流带宽，正是针对小型数控运动平台、桌面3D打印机、轻型直线模组的传动布局需求开发，用来在方案设计阶段快速完成带体与带轮啮合区域的干涉校验、张紧路径规划以及安装空间预留。

　　从实际装配场景来看，GT2同步带属于节距2mm的梯形齿同步传动元件，齿形与带轮轮齿的啮合不需要额外润滑，传动比恒定，在低速轻载的往复运动场景中几乎没有滑动间隙。三种带宽对应不同的额定拉力：4mm带宽多用于近端挤出机的送料传动或者小尺寸CoreXY机构的短行程传动，6mm带宽是绝大多数桌面FDM设备X、Y轴的标准配置，10mm带宽则适配成型尺寸更大、运动部件质量更高的工业级轻型3D打印机或者小型数控雕刻机的长行程轴系。这套单节模型把带体端部与带轮啮合的圆弧过渡轮廓完整还原，不需要工程师在整机布局时从零绘制带体的齿形包络，就能直接在装配环境里模拟带体绕经主动轮、从动轮、张紧惰轮时的弯曲形态，提前排查带体边缘与机架钣金、线槽、拖链的干涉风险。

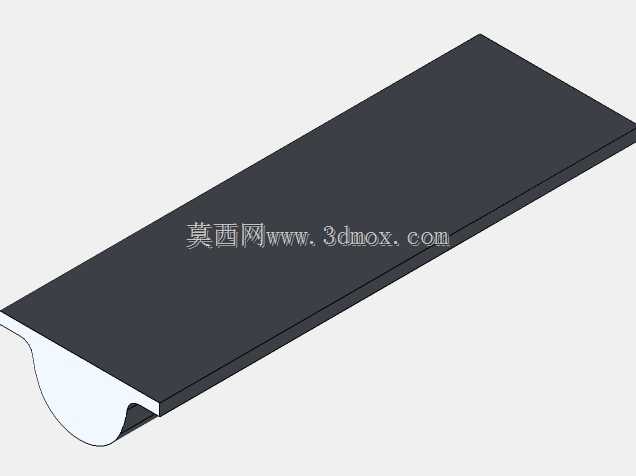

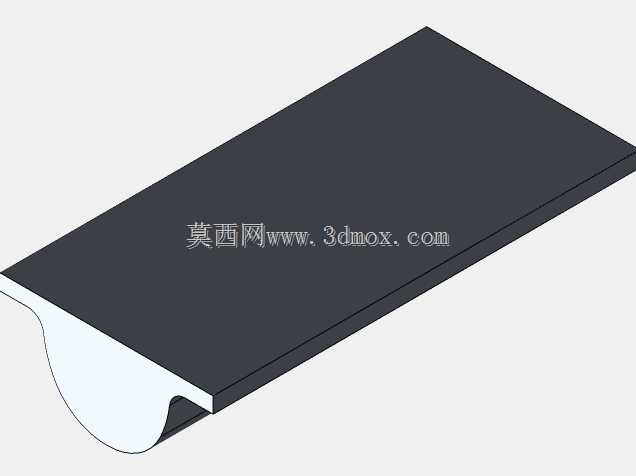

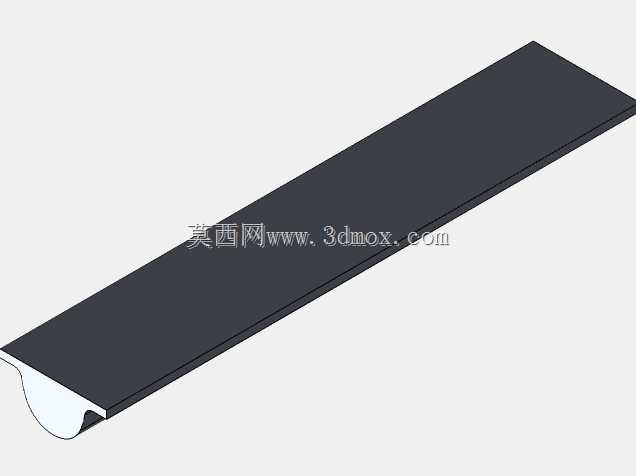

　　设计思路上，这套结构没有直接绘制整圈闭合同步带，而是提取了带体与带轮贴合的单节特征：平直段保留同步带的标准厚度与齿底平面，绕轮段按照GT2带轮的标准节圆半径做出圆弧弯曲，带体工作面的齿形轮廓完全贴合带轮齿槽，非工作面保持平整，用来匹配张紧轮的压合面。这种单节建模方式的优势非常明显：在做整机传动方案校核时，工程师可以根据实际轴间距快速阵列、拼接带体长度，也可以直接把单节轮廓导入运动仿真环境，验证不同包角下带体的弯曲应力分布，避免整圈带体模型带来的特征冗余、装配卡顿问题。

　　外形与安装边界方面，三种带宽的带体齿形节距统一为2mm，带体总厚度、齿高参数完全符合GT2同步带的通用标准，区别仅在于横向宽度：4mm款带体两侧留出的安装间隙最小，适配轮缘宽度5mm左右的小型带轮；6mm款适配轮缘宽度7~8mm的标准GT2带轮，两侧预留0.5~1mm的窜动余量，防止带体运行跑偏后与轮缘摩擦；10mm款适配轮缘宽度12mm左右的加宽带轮，承载拉力更高，适合跨距超过500mm的长行程传动轴。在布局张紧机构时，带体绕经带轮的最小包角不建议小于120度，张紧惰轮的压合面要避开带体齿面，仅压合平整的背胶面，防止压伤齿形导致啮合精度下降；带体直线段的平行度误差需要控制在每米0.5mm以内，否则长期运行会出现带体边缘磨损、跑偏掉带的问题。

　　从工程应用的延伸场景来看，这套带轮廓单节不仅可以用于3D打印机的传动设计，也可以推广到小型桌面数控铣床、激光雕刻机、自动点胶机等采用GT2同步传动的轻型自动化设备中。在做定制化设备开发时，工程师往往需要根据负载重量、加速度参数核算带体安全系数：当运动部件总质量在2kg以内、最大加速度低于3000mm/s²时，6mm带宽的GT2带完全可以满足拉力需求；如果运动部件质量超过5kg、加速度提升到5000mm/s²，就需要选用10mm带宽的带体，同时匹配带法兰的加宽带轮，防止高速启停时带体跳齿。建模时还原的带轮啮合轮廓，还可以用来校核张紧座的调节行程：一般同步带安装后的初张紧力对应的带体伸长量在0.1%~0.2%区间，张紧座的可调行程需要预留至少10mm的余量，方便后期带体老化松弛后重新张紧，不需要拆卸带轮或者剪断带体。

　　另外在做3D打印自制非标设备的结构验证时，这套单节模型可以直接用来生成带体路径的参考草图，工程师沿着带体的走向布置机架横梁、电机安装座、惰轮固定座，能快速确认各个传动部件的相对位置，避免出现带体与其他零部件交叉、需要额外增加导向惰轮的冗余设计。对于需要做运动仿真的场景，把单节带体的轮廓赋予橡胶类材料属性后，可以直观看到带体在高速换向时的形变幅度，辅助优化电机加减速曲线，降低传动振动对打印成型精度或者雕刻加工表面质量的影响。
