CLICK系列小型可编程逻辑控制器单元

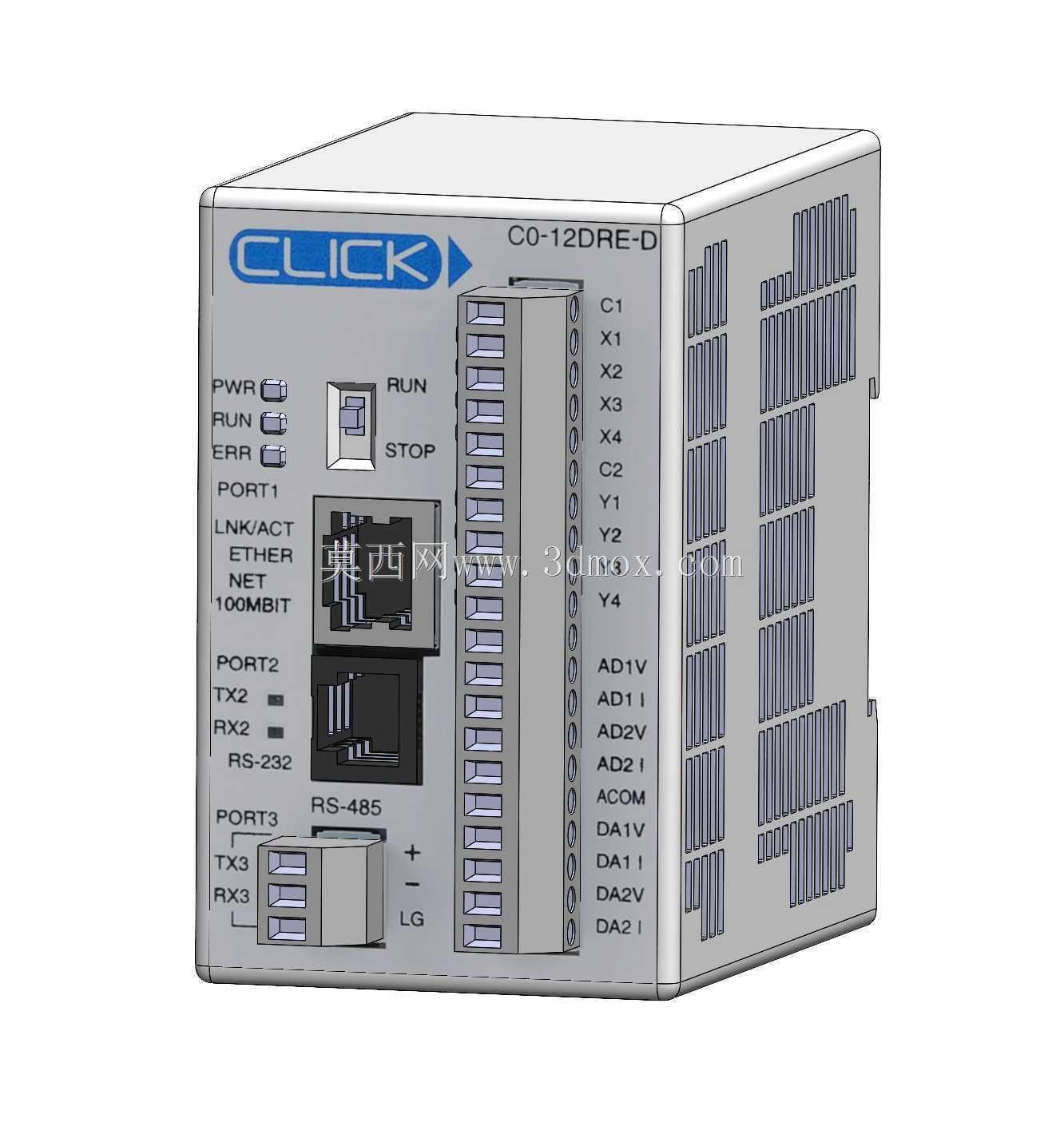

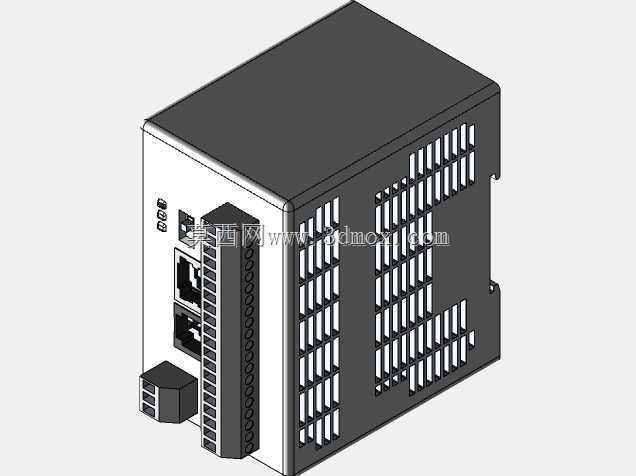

　　这款CLICK系列小型PLC单元，是面向小型自动化设备、单机控制场景开发的核心控制部件，在小型机床辅机控制、输送线单工位逻辑管控、小型专机动作序列执行这类场景中应用十分广泛，能够替代传统继电器回路完成复杂逻辑运算、输入输出点位管控，大幅缩减电气柜内布线复杂度，提升控制回路的可靠性与后期改造成本。从结构设计来看，该单元采用一体化紧凑壳体设计，正面集成了状态指示区、操作按键、通讯接口与接线端子排布区，壳体侧面预留了整排散热格栅，能够在柜内密闭安装环境下保证长时间运行的散热需求，避免高温工况下元器件性能衰减。正面的PWR、RUN、ERR、PORT1状态指示灯采用分区排布，现场运维人员无需外接编程设备即可快速判断设备运行状态，

　　RUN/STOP拨码开关设置在指示灯区下方，调试阶段可快速切换设备运行状态，无需通过软件操作即可实现紧急停机后的状态锁定。通讯接口部分集成了以太网口、RS-485、RS-232三类常用工业通讯接口，能够适配触摸屏、变频器、上位机等不同外设的通讯需求，无需额外扩展通讯模块即可完成多数小型设备的组网需求，降低单站控制的硬件成本。接线端子采用竖向整排排布设计，输入输出点位按功能分组标识，X系列为数字量输入点位、Y系列为数字量输出点位、AD系列为模拟量输入通道、DA系列为模拟量输出通道，接线时可按标识快速对应点位，减少接线错误率，端子旁预留的LG接地端，能够为模拟量通道提供可靠的参考地，降低现场电磁干扰对模拟量采样精度的影响。安装边界方面，

　　该单元采用标准DIN导轨安装结构，壳体宽度适配常规电气柜内导轨安装间距，上下预留的接线空间能够满足多股线径接线的弯折需求，无需额外扩大柜内安装空间，在旧设备继电器回路改造项目中，可直接利用原有柜内空余导轨位置安装，无需重新加工安装板，大幅缩短现场改造的施工周期。设计过程中充分考虑了现场运维的便利性，所有接口均设置在正面与侧面，安装后无需拆卸单元即可完成接线、通讯插拔、状态查看等操作，壳体采用阻燃ABS材质，能够满足电气柜内的防火等级要求，边角做圆弧过渡处理，避免安装接线过程中剐蹭操作人员手部或线缆绝缘层。
