M4内螺纹杆端关节轴承三维结构

　　该零件对应小型杆端关节轴承，也常被称为鱼眼接头、球头杆端或内螺纹连杆端，主要用于需要在有限角度内补偿轴线偏差的铰接位置。结构由带内螺纹的杆体、环形头部、内嵌滑动球环和中心通孔组成，外观上头部呈水滴形过渡，杆部为圆柱外轮廓，端部提供M4规格内螺纹连接界面。中心孔用于穿装销轴或螺钉，球环区域承担相对摆动与旋转，外圈与杆体一体延伸，使载荷能够从铰接点较平顺地传递到螺纹杆部。

　　在设备设计中，这类零件常见于轻载连杆机构、小型自动化执行器末端、3D打印机运动平台、检测夹具、模型机械、门盖支撑、调节拉杆以及小尺寸传动联动装置。它的价值不在于承受大扭矩，而在于解决装配误差、运动干涉和多自由度铰接问题。当两根构件不能保持严格同轴，或机构在运动过程中存在轻微偏摆时，普通刚性螺纹接头会产生附加弯矩，杆端关节轴承则通过球面带副释放这些约束，降低卡滞和局部应力。

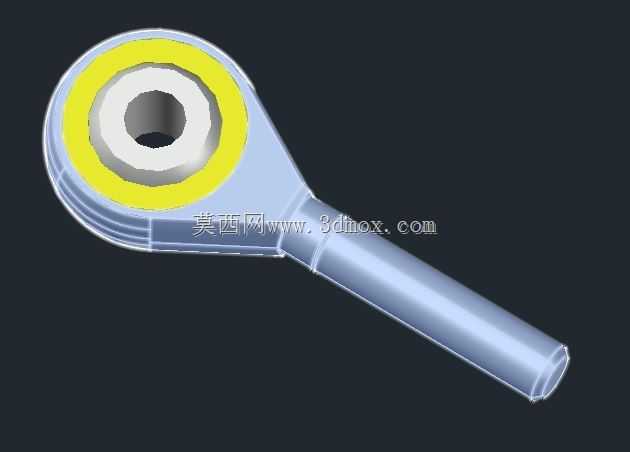

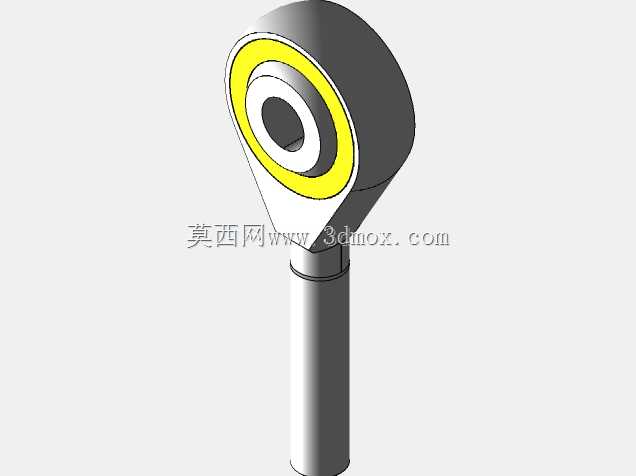

　　从功能特性看，该模型重点表达了内螺纹杆端与关节轴承组合的典型几何关系。头部厚度、球环外径、中心孔径和杆部直径之间需要保持协调：头部过小会削弱外圈包容面积，球环过薄会影响耐磨层寿命，杆部过粗则增加重量并可能限制相邻零件运动空间。图中黄色环带可理解为轴承内衬或滑动层区域，灰色内圈表达球铰承载孔位，透明外轮廓则便于观察头部包覆关系。实际建模时，应保证球环中心与杆部轴线之间的位置关系明确，内螺纹深度、孔口倒角和头部过渡圆角都应作为安装与强度校核的边界条件。

　　设计思路上，小型杆端轴承通常优先考虑紧凑性和互换性。M4螺纹端适合与细牙调节螺杆、支架螺柱或轻量化连杆配合，通过螺纹旋入长度调节中心距，再用螺母锁紧。关节端则通过销轴穿过中心孔，与支架耳片、摇臂或运动滑块形成铰接。选型时不能只看螺纹规格，还要关注中心孔直径、头宽、杆长、螺纹有效深度、允许摆角以及径向间隙。若用于打印设备的平行臂或调平机构，零件质量和摩擦阻力会影响运动响应；若用于夹具定位，则应关注磨损后间隙对重复定位精度的影响。

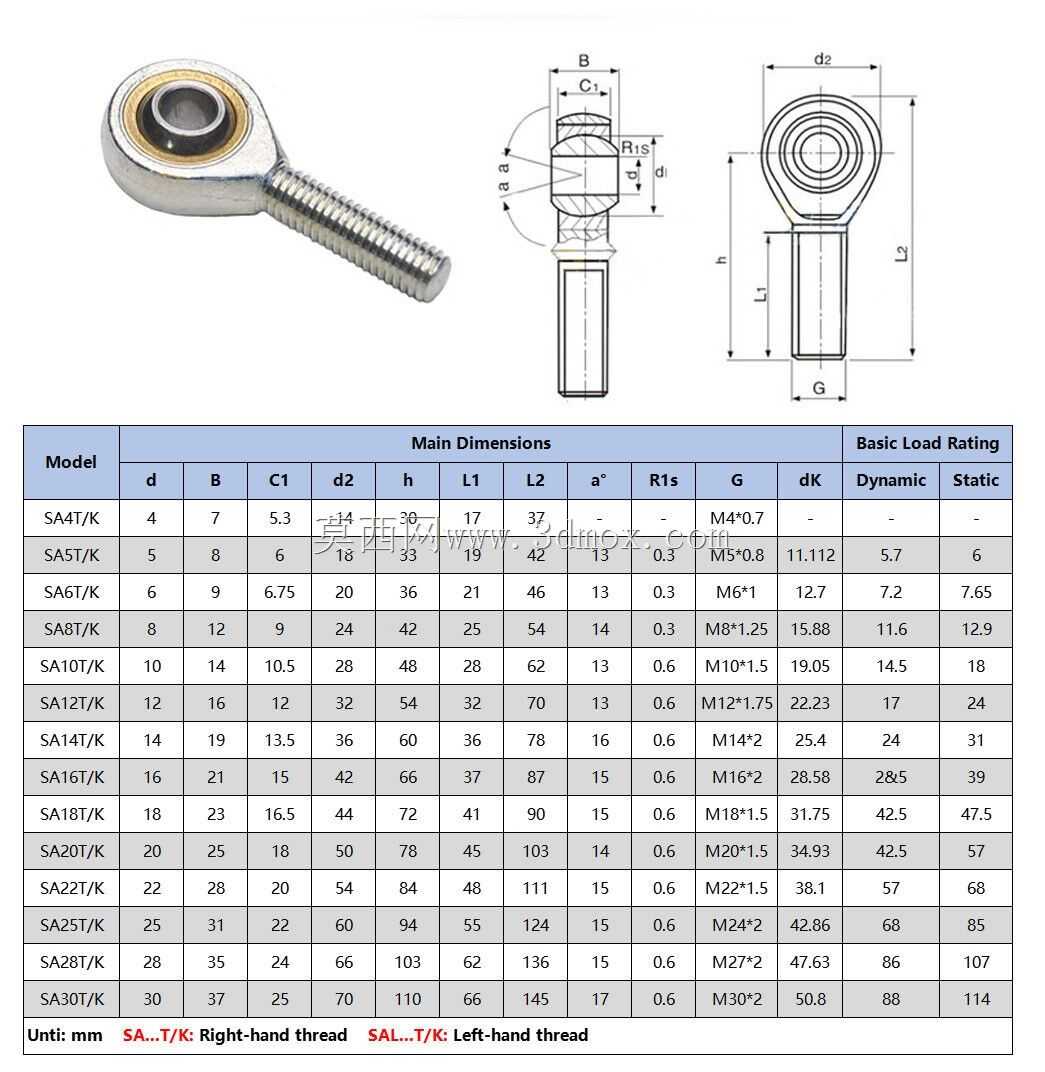

　　外形尺寸与安装边界方面，该类接头在装配中需要预留三类空间。第一类是螺纹杆部旋入空间，应保证配对螺杆有足够啮合长度，同时避免螺纹顶死关节头部；第二类是头部摆动空间，球环在工作时会相对杆体轴线产生角度偏转，周围板材、螺母和线槽不能贴近头部侧面；第三类是销轴拆装空间，中心孔两侧应留出穿销、卡簧或锁紧螺钉的操作位置。若机构布局紧张，可在三维装配中以球环中心为旋转点，建立最大摆角包络，检查头部外圆在极限位置是否与相邻构件碰撞。

　　建模处理时，杆体与头部宜采用回转体与放样过渡结合的方式建立，先确定中心孔轴线和螺纹杆部轴线，再绘制头部外轮廓。球环部分应单独分区，便于后续赋予不同材料属性或制作剖面视图。内螺纹不必在所有方案中保留完整牙型，但在出工程图或进行3D打印验证时，需要标注螺纹规格、有效深度和孔口倒角。对于运动分析，可将球环内孔与销轴设为同轴关系，将球面带副设为允许偏转的铰接约束，从而观察连杆在全行程中的角度变化。

　　工程使用中还需注意，杆端关节轴承承受的主要是沿杆轴方向的拉压载荷，横向冲击和持续弯矩并非其理想工况。安装时若锁紧螺母过度牵拉，可能使头部变形并增大球环转动阻力；若销轴与孔配合过松，则会产生敲击噪声并加速磨损。合理的做法是在结构设计阶段明确载荷方向，让杆体轴线尽量通过受力点，减少偏心；在需要频繁摆动的位置保留润滑或维护空间；在轻载高速机构中控制零件质量，避免接头自身惯性影响动态性能。整体而言，该三维结构适合作为小型铰接连杆的标准件参考，可用于机构布局、干涉检查、安装空间校核以及非标设备选型比对。
