CA6140车床套筒与开口销传动组件

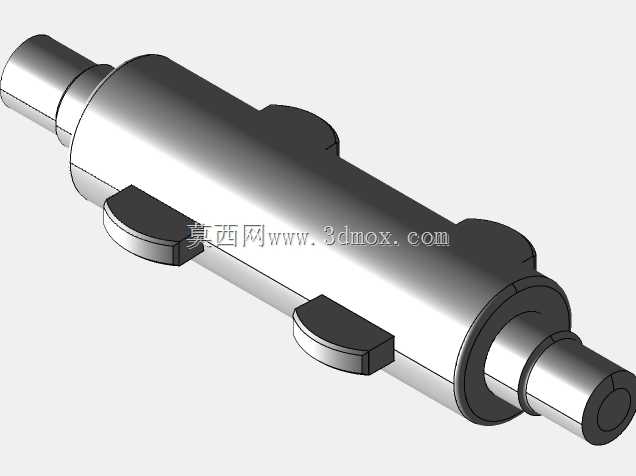

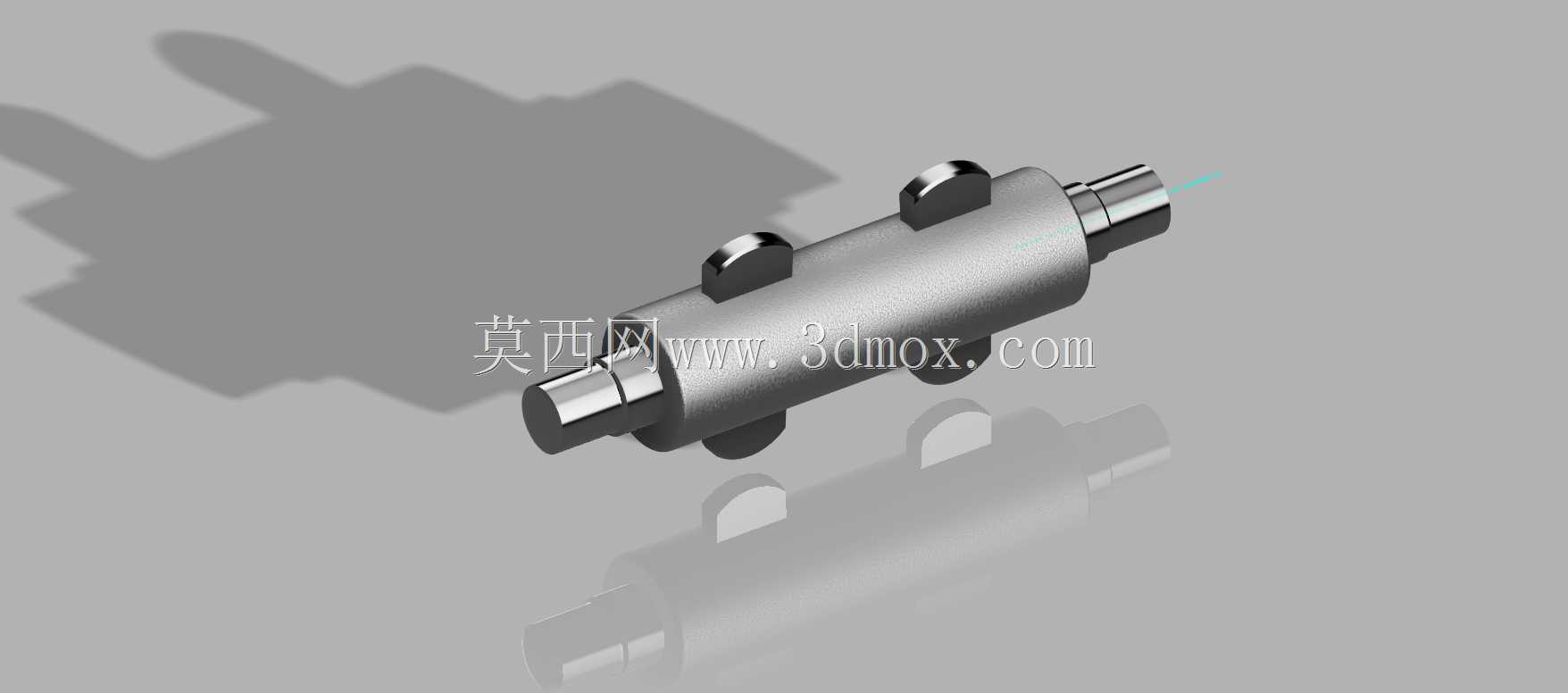

　　这套轴系组件围绕普通卧式车床进给与主轴传动段的装配需求展开，核心承载件为阶梯轴状套筒，配合三处径向布置的开口销完成周向与轴向定位，是机床传动链里承担扭矩传递、部件限位的典型小总成。从现场装配逻辑倒推结构，套筒主体采用多阶变径圆柱构型，中段大直径圆柱面作为主要承载基体，三处沿轴向等距分布的径向凸耳与销孔位，对应开口销的穿装位置；两端逐级收窄的轴颈分别适配传动齿轮、联轴节或者操作手柄的安装内孔，轴端预留的倒角既方便压装对位，也能避免装配时刮伤配合件内孔。开口销选用标准弹性销构型，穿入套筒与外接构件的对齐销孔后，尾部分叉张开锁止，防止设备运行中因振动、往复换向出现销体脱出，这类锁止结构在车床频繁正反转、进给负载波动的工况下可靠性远高于普通紧定螺钉，不会因为长期交变载荷出现螺纹松脱。

　　在CA6140车床的实际应用场景里，这类套筒组件常布置在溜板箱进给传动、主轴箱变速操纵或者挂轮架连接部位：当套筒作为传动轴衬套使用时，内孔可与固定心轴形成回转配合，外圆套装滑移齿轮，开口销则嵌入齿轮的键槽或者定位环槽内，带动齿轮随套筒同步回转，同时不干涉齿轮沿轴向的滑移换挡；若作为操纵机构的连接套筒，两端轴颈分别衔接操作手柄与拉杆，开口销穿过铰接孔后锁定二者相对位置，扳动手柄时即可稳定拉动拉杆完成主轴变速、进给开合的动作，不会出现传动脱节。

　　设计过程中优先保证配合边界的合理性：套筒各段轴颈的同轴度需要控制在IT7级公差范围内，避免装配后回转出现径向跳动，导致齿轮啮合异响、传动卡滞；径向销孔的轴线需与套筒主轴线垂直相交，孔位的轴向间距严格匹配外接构件的定位槽尺寸，若孔位偏移，开口销穿装后会承受额外的剪切弯矩，长期负载下容易在销孔根部出现断裂。套筒中段的三处凸耳结构做了圆弧过渡处理，没有尖锐应力集中棱边，在传递扭矩时载荷可以均匀分散到销孔周围的基体上，不会在频繁冲击载荷下出现凸耳断裂。外形尺寸方面，套筒整体轴向长度适配车床箱体内的安装腔间距，两端轴颈的伸出长度严格控制，既保证外接零件装夹后不会与箱体内壁发生运动干涉，也不会因为轴段过短导致配合面接触面积不足、传动时出现晃动；最大外圆直径预留了足够的箱体避让间隙，套筒随轴回转时，外轮廓不会触碰箱体内的润滑油路、相邻拨叉构件。开口销的公称直径与销孔采用小间隙配合，穿装时可借助手锤轻敲到位，分叉尾部弯折后贴紧被连接件表面，不会在高速回转时甩出剐蹭周边零件。

　　从维护视角考量，这套组件的结构拆分十分便捷，当车床长期运行后销体出现磨损、剪切变形时，只需要用钳子捋直开口销尾部即可拔出旧销，更换新件后就能恢复定位精度，不需要整体拆卸套筒或者箱体内的其他传动件，大幅缩短停机检修时间。套筒的外圆与轴颈表面做了光洁处理，在油浴润滑的车床箱体内部，运转时可以在配合面形成稳定油膜，降低金属间的摩擦磨损，延长整套传动部件的服役周期。建模时完整还原了阶梯轴的倒角、销孔的贯通结构、开口销的分叉锁止形态，装配关系完全贴合机床实际装夹逻辑，可直接用于车床备件测绘、传动机构教学演示以及维修替换件的结构参考，也能作为轴系销连接设计的典型参照案例，帮助结构设计者理解小尺寸锁止零件在大扭矩传动场景里的布局方式与公差匹配要点。
