搅拌设备用三叶推进式搅拌叶轮

　　这套三叶推进式搅拌叶轮主要服务于流体混合工序，在化工反应釜、配料罐、溶解槽、水处理加药装置以及食品日化调配设备中都能见到同类结构。它的核心作用是把电机输入的旋转扭矩转化为轴向流场，推动罐内液体沿轴线向下或向上持续循环，再配合罐壁折流形成整罐环流，从而完成固体悬浮、粉体分散、液体混匀、温度均化以及低黏度物料的快速输送。

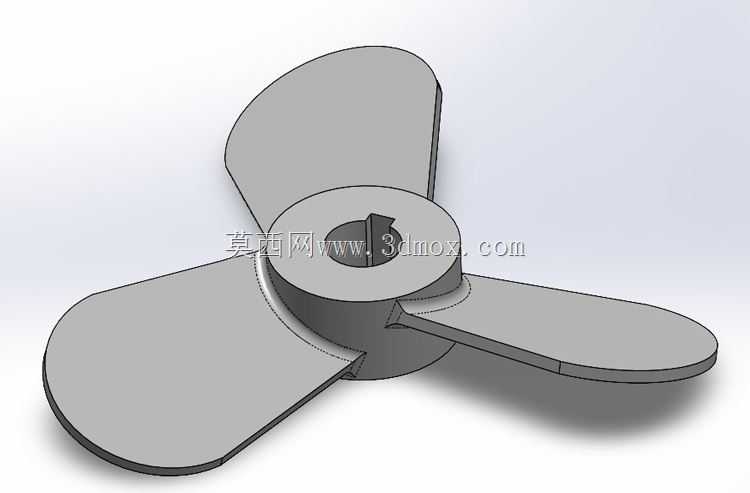

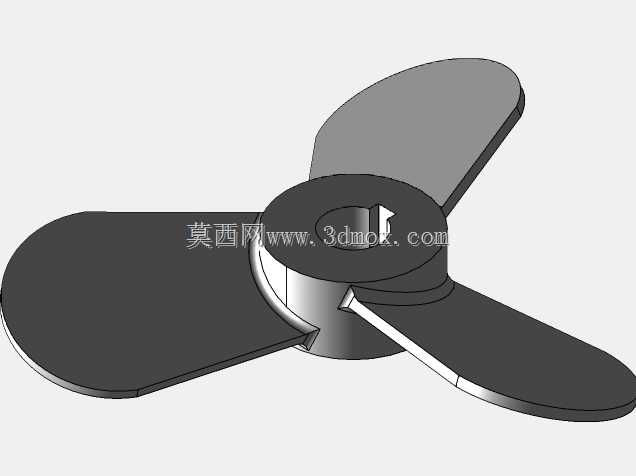

　　从现场使用角度看，推进式叶轮属于典型的轴流型桨叶。三片宽叶片沿轮毂周向均布，叶型从根部到外缘平滑过渡，盘面带有连续扭角，旋转时更像船用螺旋桨那样把流体向后推送，而不是靠平直叶片单纯横向拨料。这种流型在低黏度到中低黏度介质中效率较高，剪切作用相对温和，循环量大、功耗增长平稳，适合大容量罐体的整体翻动。对于需要把粉料从液面快速拉入液相、防止固体颗粒在罐底沉积、或者让换热盘管周围介质不断更新的工况，该结构比平直桨叶更有优势。

　　建模时首先要确定的是桨叶直径与罐体直径的匹配关系。图中叶轮直径按240mm级别建立，适用于配套小型实验釜、中间配料罐或高速搅拌轴系。实际选型时，桨径通常与罐径、液位、介质黏度和挡板配置联动，而不是孤立取值。轴流桨在罐内的安装位置也很关键：若采用向下泵送方式，叶轮距罐底需要保留足够空间，使排出流能够扫过罐底并沿壁面上升；若用于易沉降物料，可适当降低安装高度，但要避免叶尖与罐底、盘管、进料管发生干涉。

　　轮毂部分是整套叶轮的传力基础。模型中央设置了与搅拌轴配合的轴孔，并带有键槽结构，这意味着扭矩传递不依赖抱紧摩擦 alone，而是通过平键完成周向固定。工程设计中，键连接要校核键侧挤压应力和轮毂壁厚，尤其在频繁启停、正反转或物料黏度波动较大时，轮毂孔口和键槽根部容易出现应力集中。轮毂轴向长度需要兼顾轴孔配合长度、叶根过渡空间以及紧固件布置，过短会导致轴上夹持不稳，过长则增加重量并可能影响叶根流道。

　　叶片与轮毂之间采用圆滑过渡，这一点不仅是外观处理，更直接关系到铸造或焊接结构的疲劳寿命。叶根区域承受弯矩和扭矩复合作用，若存在尖角或突变，介质长期脉动载荷下容易在根部产生裂纹。三维造型中通过连续曲面把叶片扭面与轮毂外圆衔接起来，可以降低局部应力集中，也减少物料在背面形成死角挂料的概率。叶片外缘做了厚度收薄和圆角处理，叶尖线速度最高，过大的厚度会增加不必要的阻力，过薄又会削弱刚性，因此需要在冲压、铸造或焊接工艺允许范围内取平衡。

　　材料选用SS316类不锈钢，说明该叶轮面向的是有一定耐腐蚀要求的场景。316材料含钼，在含氯离子环境、弱酸性介质、盐水体系以及部分医药食品工况中比普通304更稳妥。若用于食品或医药生产，桨叶表面还可能需要抛光处理，降低粗糙度，减少物料附着并便于清洗。若用于普通水处理或无腐蚀物料，也可按成本和强度要求改用304、碳钢衬胶或双相钢，但轴孔、键槽和焊接区的防腐连续性必须一并考虑。

　　转速按高速搅拌工况建立，约1740rpm级别，这提示它通常与电机经联轴器直连或通过低减速比传动配合。高速轴流桨的混合能力强，但对轴系振动更敏感。选型时不能只看桨叶本身，还要同步核算搅拌轴临界转速、轴承支撑跨距、电机功率和密封形式。叶尖速度提高后，流量和功率都会明显上升，轴功率与转速、桨径、介质密度密切相关；在带气、带粉或液位波动工况下，还可能出现液面卷气、振动和负载冲击。

　　安装边界方面，三维装配时需要重点检查轴孔直径、键槽宽度、轮毂端面位置以及叶片旋转包络。三叶叶轮的外圆包络必须与罐壁、挡板、温度计套管、喷淋球和换热构件保持安全间隙；叶片旋向与轴转向必须一致，否则轴向泵送方向会相反，原本设计的底翻环流可能变成表面局部扰动。对于需要多层桨的高液位罐体，该类推进桨也可作为下层或上层辅助桨，与宽叶翼型、涡轮桨或锚式桨组合，形成轴向循环与局部剪切的配合。

　　从结构建模细节看，叶片曲面应保证三片叶的几何一致性，周向夹角按120度均布，任意一片叶的型面偏差都会带来不平衡量。高速旋转前，实物制造通常要做动平衡或至少静平衡校验，模型中也应保留均匀壁厚和对称质量分布的设计意识。轮毂端面可根据实际需要增加紧定螺钉孔、轴端压板或锁紧螺母配合面，以防止叶轮在轴上轴向窜动。

　　总体来看，这一结构不是单纯的风扇状零件，而是搅拌系统中直接决定流型和效率的工作部件。设计时要把桨径、转速、叶尖速度、轴孔连接、材料耐蚀性、罐内安装空间和搅拌目的放在一起校核；三维模型则需要准确表达三叶扭面、轮毂轴孔、键槽、叶根圆角和外圆包络，为后续工程图绘制、铸件或焊接件加工、装配干涉检查以及搅拌轴系选型提供可靠依据。
