在工业控制柜、小型自动化设备、仪器仪表和嵌入式电气系统中,板载电源往往决定了整机供电链路的可靠性与布局自由度。LD10系列模块面向10W功率等级的交流转直流应用,将整流、滤波、隔离变换和输出稳压等功能集中在一个封闭封装内,适合在空间受限但又要求供电独立的设备中作为一次电源使用。现场设备的交流输入通常来自市电或柜内配电端子,模块前端可配合保险丝、浪涌抑制器件和外接滤波电容使用,后端则向控制板、传感器、继电器线圈、通信模块或低功率执行单元提供稳定直流电压。

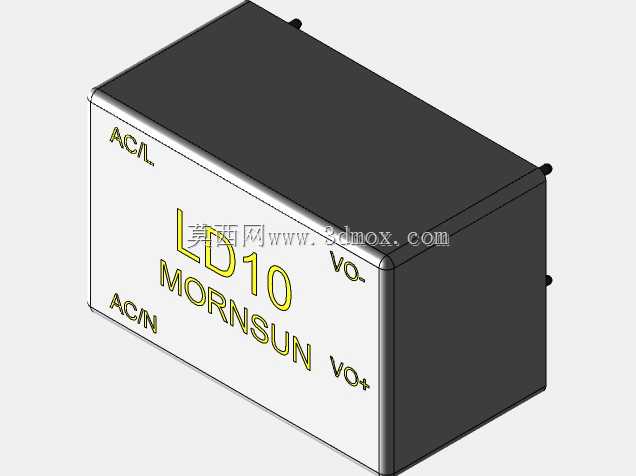

从结构形态看,该类模块采用典型的卧式长方体封装,黑色外壳与白色标识面形成清晰区分。白色面标注交流输入AC/L、AC/N以及直流输出VO-、VO+,使接线方向在装配和检修时能够快速识别。引脚从模块两侧引出,适合直接焊接在PCB上,也可在插座或转接板上实现可更换安装。建模时需要重点还原本体长宽高、引脚伸出长度、引脚间距、端部小凸点以及外壳圆角关系,这些细节会影响PCB布局、焊盘设计、绝缘距离和整机内部干涉检查。
模块的安装边界不能只按外形轮廓处理。实际布局中,模块周围应保留输入输出走线空间,底部焊盘区域要与板厚、波峰焊或手工焊工艺匹配;模块上方和侧面不宜紧贴金属壳体,尤其是交流输入侧,需要依据整机绝缘要求保留爬电距离和电气间隙。若设备工作在密闭柜内,还应考虑周围发热器件对电源模块温升的影响,避免将其布置在功率电阻、散热器或变压器正上方。多块电源并排使用时,模块之间应留出通风通道,不能仅以三维装配不干涉作为唯一判断标准。
该模型在电气设备设计中的价值,主要体现在前置布局校核和供电架构验证。结构工程师可以将其放入控制板、导轨端子、线槽和外壳组成的装配环境中,检查模块高度是否触碰盖板、引脚方向是否与进线端一致、维修时是否需要拔出邻近插件。硬件工程师则可依据封装位置规划交流输入区与直流输出区,使强电和弱电在板面上保持明确分区。对于使用PLC扩展板、小型运动控制器、工业网关、温控仪表或检测装置的项目,这种10W等级电源能够减少分立电源电路所占面积,并降低初级侧调试工作量。
外形设计上,模块外壳以规则盒体为主,边角带有小半径过渡,表面标识采用丝印效果表达。三维建模时可先建立主体包络,再拆分黑色壳体、白色标识面、侧向引脚和端部微小结构。引脚并非装饰特征,装配时必须与PCB孔位对应,因此引脚直径、伸出方向和跨距应按实物比例保持一致。标识文字虽然不参与结构配合,但在设备演示、BOM展示和维修培训场景中能够提高模型辨识度,尤其适合用于电气柜装配动画、爆炸视图和工艺指导文件。
在应用层面,AC/DC模块的优势在于把市电输入与低压直流负载隔离开,减少后级电路直接面对交流电网波动的风险。选用此类模块时,需要结合输入电压范围、输出电压、额定负载、效率、温升、隔离耐压以及EMC外围电路综合判断。结构侧则应关注功率器件附近的热环境、振动条件和固定方式。板载焊接版本依靠引脚承受机械载荷,若设备处于强振动场景,可在模块与PCB之间增加限位或支撑,避免长期振动使焊点承受附加应力。
对于三维设计人员而言,这类元件虽然不属于复杂运动机构,却在整机数字样机中承担关键的空间占位作用。准确的模块模型可以帮助团队在布线前发现高度冲突、安规距离不足、端子遮挡和维护方向错误等问题。将LD10电源模块纳入标准元件库后,后续仪表、控制柜和小型自动化装备的方案设计可以直接调用,在方案评审阶段即可完成板卡堆叠、壳体包容、线束走向和绝缘区域的同步检查,从而减少样机阶段因电源封装不匹配带来的返工。
