三相共模扼流圈磁环骨架结构

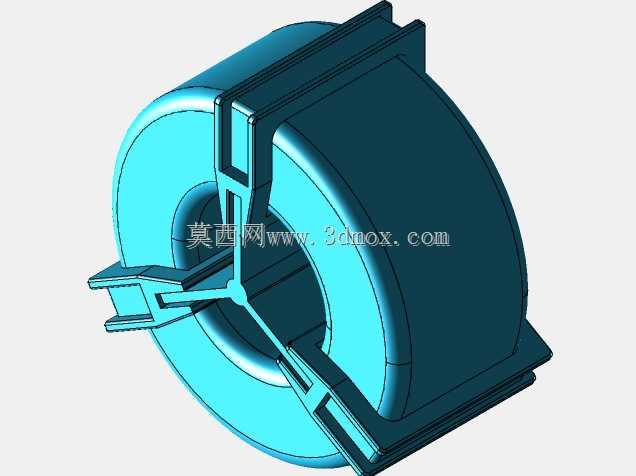

　　三相共模扼流圈在工业变频、伺服驱动、开关电源和配电滤波回路中承担抑制共模干扰的作用，其结构并不只是一个简单环形磁芯，而是要同时兼顾绕组固定、爬电距离、安装定位、灌封或浸漆后的机械强度以及整机装配空间。该三维结构围绕环形磁体展开，外侧采用包覆式骨架造型，将磁环主体容纳在绝缘壳体内部，前后保留环形窗口，使三相绕组能够按共模耦合方式穿过磁环。骨架两侧延伸出带卡槽和挡边的安装结构，底部带有平直支撑面和侧向限位边，可在PCB、安装板或滤波器腔体内快速定位，减少装配时磁环滚动、绕组受力偏移等问题。

　　从实际用途看，这类扼流圈通常布置在电源入口、整流模块前后或逆变器输出侧。电源侧的高频共模噪声会沿三根相线以同相方向传播，绕组在环形磁芯上形成同向耦合，正常差模工作电流产生的磁通相互抵消，而共模噪声电流产生的磁通叠加，从而呈现较高阻抗。骨架的作用在于把磁芯、绕组和接线端隔离成稳定组件：内壁贴合磁环外圆，外缘设置挡墙，避免绕线过程中漆包线直接摩擦磁体；端部伸出的分隔与卡扣结构可约束绕组出线方向，使三根相线在窗口内保持均匀排布，降低局部线匝堆叠造成的温升和绝缘风险。

　　结构设计上，模型最明显的特征是环形主体与开放式安装翼板的组合。磁环包覆区采用近似圆筒的封闭轮廓，外侧保留台阶面，既可以作为绕线边界，也能在自动绕线或手工穿绕时提供定位参考。前后环形开口需要保证足够的窗口面积，窗口过小会限制三相线缆或漆包线束通过，窗口过大则会削弱骨架对磁环的包覆强度，因此开口边缘做了加厚翻边，使受力从薄壁边缘转移到环形肋条上。底部支撑面并非单纯平板，而是通过侧向凸缘和端部挡块形成安装边界，器件放入滤波器壳体后，可依靠挡边限制周向转动；若采用螺钉或压片固定，平直底面也能提供稳定承托。

　　端部卡扣和翼板是该结构中需要重点校核的部位。卡扣在装配时承担磁环轴向限位，若扣合量过小，振动环境下可能出现松脱；扣合量过大，则会使塑料骨架在磁环外圆处产生持续内应力，温度循环后容易发白或开裂。模型中卡扣根部可见过渡连接，翼板上设置开槽，有利于降低装配应力并形成弹性变形空间。对于工程建模而言，这些薄壁特征不能只按外观拉伸处理，需要关注拔模方向、壁厚均匀性和根部圆角；骨架材料多采用耐热绝缘塑料，充模流动方向与卡扣受力方向应尽量协调，避免在长期热老化后弹性下降。

　　外形尺寸与安装边界方面，环形磁芯外径、内径和高度决定扼流圈的基本包络，骨架包覆后外径和轴向厚度会相应增加。布置时不能只测量圆柱主体，还应把底部翼板、端部卡扣和出线占用空间纳入干涉检查。三相绕组从环孔穿过后，出线通常向同一侧或分侧引导，线缆弯曲半径会在环孔前方和下方形成额外占用区；若设备内部相邻金属件、端子排或散热片距离过近，即使骨架本体不干涉，线束也可能受压。底部安装面到磁环中心的高度关系到接线端子对齐，翼板外沿则决定滤波器壳体内腔的最小宽度。

　　在电磁兼容设计中，共模扼流圈的效果与磁芯材料、匝数、漏感和分布电容密切相关，而机械骨架会间接影响这些参数。绕组在环窗内排列越整齐，相绕组之间耦合越一致；骨架挡墙过高或过厚可能占用绕线空间，迫使线匝靠近，增加寄生电容。端部若需要安装隔片或增加绝缘套管，应在三维阶段预留间隙，而不是待样机阶段临时塞装。对于大功率三相回路，还要考虑绕组发热向磁环和骨架传递，包覆壳体不宜完全封闭成热积聚结构，应在不降低绝缘防护的前提下保留合理散热路径。

　　该模型适合用于滤波器组件布局、电源入口结构校核和绕线工装设计参考。建模时可将磁环作为内部参考件，骨架按包覆、定位、绝缘、出线四个功能分区处理：圆筒包覆区保证磁芯防护，环形翻边保证窗口强度，底部翼板承担安装定位，端部卡扣控制轴向装配。结构评审时应重点检查环孔净空、卡扣根部圆角、翼板开槽宽度、底面平面度以及绕组出线后的最小弯曲半径，使扼流圈在满足EMI抑制需求的同时，具备可装配、可固定、可耐受振动和温度变化的工程结构。
