PZCT118F电流型电压互感器精密结构

　　PZCT118F电流型电压互感器属于小体积电磁采样元件，主要服务于交流电量采集、电能计量、电源监测、漏电保护、电机控制板以及工业仪表内部的信号隔离场景。与大尺寸母排式互感器不同，这类器件直接焊接在PCB上，面对的是板级空间受限、引脚定位严格、灌封外形不可随意干涉周边元件的设计环境，因此在整机结构布局时，不能只把它当作一个电气符号处理，而需要把环形磁路、封装外壳、插装引脚和板上安全间隙作为一个完整机械对象来校核。

　　从实际用途看，该器件通过中心穿孔或初级导体耦合电流信号，次级输出可供后级采样电阻、运算放大电路或计量芯片处理的低幅值信号，同时承担一次侧与二次侧之间的电气隔离。它在智能插座、配电监测模块、伺服驱动采样板、充电桩控制板、UPS电源以及自动化设备电流检测单元中较为常见。结构工程师在布置该元件时，首先要确认中心孔与初级走线或铜排的相对位置：若初级采用PCB铜箔穿过中心孔，板层走线必须居中并满足载流宽度；若外接导线穿入，则需预留导线弯曲半径和装配操作空间，避免导线贴靠封装边缘造成应力集中。

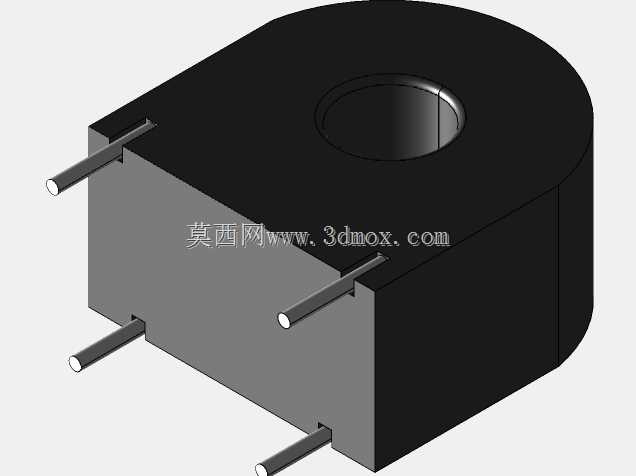

　　外形上，模型主体由上部黑色环形灌封体和下部灰色基座组成，整体轮廓接近带圆角的方块与圆柱环组合。黑色区域包裹磁环与绕组，形成绝缘保护层，其圆弧外廓对应内部环形铁芯，顶部中心通孔为初级导体通道。下部基座承担引脚固定和PCB支撑作用，四个金属插针从基座侧面伸出，沿近似水平方向引出后再向下进入电路板。这种引脚形态在建模时不能简化成普通直插电阻的两根圆柱针，因为每根引脚的伸出长度、折弯位置、直径以及与本体底面的高度差，都会影响焊盘坐标、自动插件机夹持路径和过波峰焊时的元件稳定性。

　　建模思路可以按功能分区展开。先建立中心孔轴线，再依据磁环外径、封装高度和底部基座尺寸生成主体；黑色灌封区采用圆柱与切边实体组合，既还原环形磁路的圆润边界，也保留靠板安装时的平直定位面。下部基座使用矩形块体，与上部环形体形成叠层关系，侧面留出引脚穿出的槽位。引脚部分以扫掠或折弯圆柱方式建立，重点还原水平段、斜向过渡段和垂直焊接段，其中垂直段的中心距必须与PCB封装库一致。若模型用于干涉检查，还应保留引脚根部包封胶和本体圆角，不应为了外观简洁删除这些影响安全距离的细节。

　　安装边界方面，该元件在PCB上占用的不只是投影面积。本体下方要考虑焊盘、过孔、丝印和初级穿线孔；本体四周需留出插件设备吸嘴或夹爪的操作空间，靠近高压铜箔一侧应按安规要求保留爬电距离。由于器件顶部有通孔，布局时不宜把高大电容、散热片或接线端子压在孔位上方，否则会妨碍穿线，也可能在灌封、清洗或三防涂覆过程中形成积液。引脚伸出方向若靠近板边，应检查外壳装配后是否与塑料立柱、筋位或钣金件相碰；若器件靠近变压器、继电器等发热或强磁元件，还需在结构间距之外评估磁干扰和温升影响。

　　在板级装配中，该互感器的高度属于中等偏矮，但中心孔和侧向引脚使其对周边空间的要求比普通贴片芯片更特殊。水平引脚可提供一定机械弹性，能够吸收焊接热膨胀和振动带来的微小位移，但折弯半径过小会产生残余应力，长期运行后可能造成根部裂纹。三维设计时应让引脚垂直段与焊盘同轴，水平段不要被壳体压死，本体底部与PCB之间可依靠引脚成型高度形成微小间隙，便于清洗和散热。对于需要灌胶或涂覆的控制板，互感器顶部开孔周边应设置避让，避免胶液流入孔内改变初级绝缘状态。

　　从工程协同角度看，该模型的价值在于把电气采样需求转化为可检查的机械边界。结构设计人员可据此完成PCB堆叠、外壳开孔和穿线路径规划；工艺人员可判断插件、焊接和检测工位的可达性；电气工程师则能结合中心孔位置安排初级电流路径。环形本体、方形基座和多向折弯引脚共同构成了该元件的典型特征，建模时既要保证外观还原，也要把安装高度、引脚间距、孔位轴线和周边禁布区表达清楚，使模型能够直接用于设备选型确认和板卡空间校核。
