钢制同心圆四挂钩烤架防护格栅

　　该构件以连续圆钢线材折弯成型，主体采用多圈同心圆环作为承载与防护骨架，圆环之间由径向直杆交叉连接，形成稳定的平面网架结构。四端延伸出带圆环的挂钩，可直接挂接在炉腔侧壁、支架横杆或配套定位点上，安装时不需要额外复杂紧固件，拆卸和清洗也较为方便。

　　从使用场景看，这类结构常见于小型烘烤设备、加热炉、实验加热装置以及需要隔离热源与工件的支撑部位。同心圆骨架能够分散食物、试样或小型工件的局部载荷，避免细杆单点受力造成变形；环形空隙则保证热空气、烟气或辐射热量能够顺畅通过，减少对热场均匀性的阻挡。端部挂钩的位置经过对称布置，使网架在悬挂状态下保持水平，四向受力相对均衡，翻转、取放时也不易偏斜。

　　设计思路上，构件充分利用金属线材的弯曲工艺特性，以较少材料获得较大的覆盖面积和足够的支撑刚度。圆环由外向内逐步收缩，中心区域密度较高，可承托较小物件；外圈直径决定主要防护边界，能够限制手指、工件或外部物体直接接触后方旋转件、加热件。径向杆件不仅承担圈与圈之间的定位作用，还将端部挂钩的载荷传递至整个环网，避免局部圆环单独受拉。

　　在外形尺寸与安装边界方面，建模时需要重点控制最外圈直径、各环间距、线材直径以及挂钩开口尺寸。最外圈轮廓决定设备内腔或防护窗口的适配范围，挂钩内径和开口方向则决定其能否可靠挂入支撑边。若用于风扇防护，外圈与后方叶片之间必须保留安全间隙，格栅杆件不得进入叶片旋转包络；若用于烘烤支撑，则需校核网架在高温下的热膨胀量，预留侧向伸缩空间，避免受热后卡滞。

　　结构细节上，圆环与径向杆的交汇位置可采用焊接或一体夹持固定，三维建模时应保证各杆件中心线连续、交点贴合，端部挂钩圆弧过渡自然，减少应力集中。挂钩末端的回环结构既能提高挂接可靠性，也能降低尖锐端部带来的操作风险。对于需要批量生产的场景，线材展开长度、折弯半径和焊接点位都应在模型中明确表达，以便后续进行工艺拆分和工装制作。

　　从工程校核角度看，该类构件虽然外形简洁，但受力状态包含弯曲、拉伸和局部接触压载。中心区域放置重物时，内圈与径向杆交接处会产生明显弯矩；悬挂提升时，四个挂钩附近为主要传力路径。设计中可通过加大线材直径、缩小环间距或增加径向杆数量来提高刚度，同时需兼顾通透率，不能因杆件过密而影响通风或加热效果。

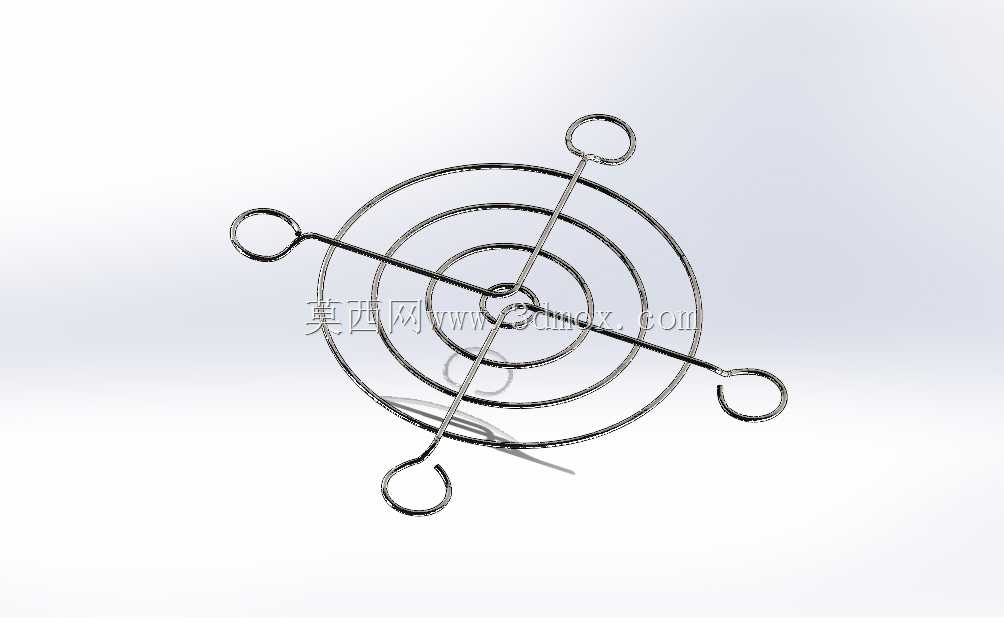

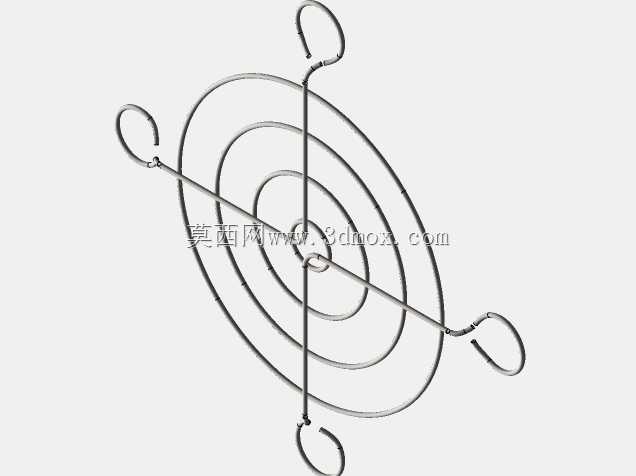

　　该三维结构完整呈现了同心圆骨架、交叉支撑杆和四端挂钩的空间关系，可用于烘烤支撑件设计、风扇防护格栅类比、线材折弯件结构评审以及设备内腔挂装机构选型参考。
