卧式执手门锁把手总成结构设计

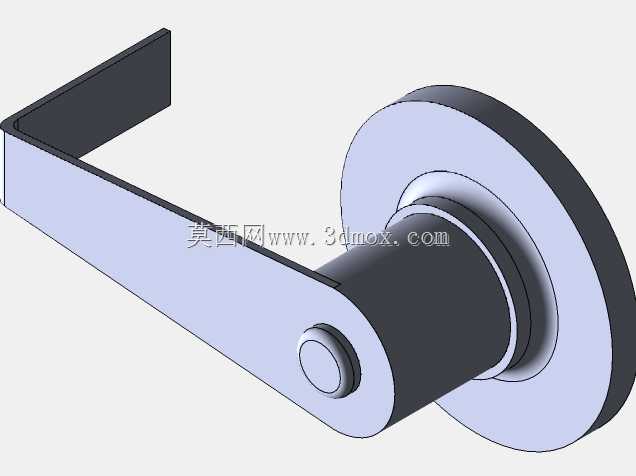

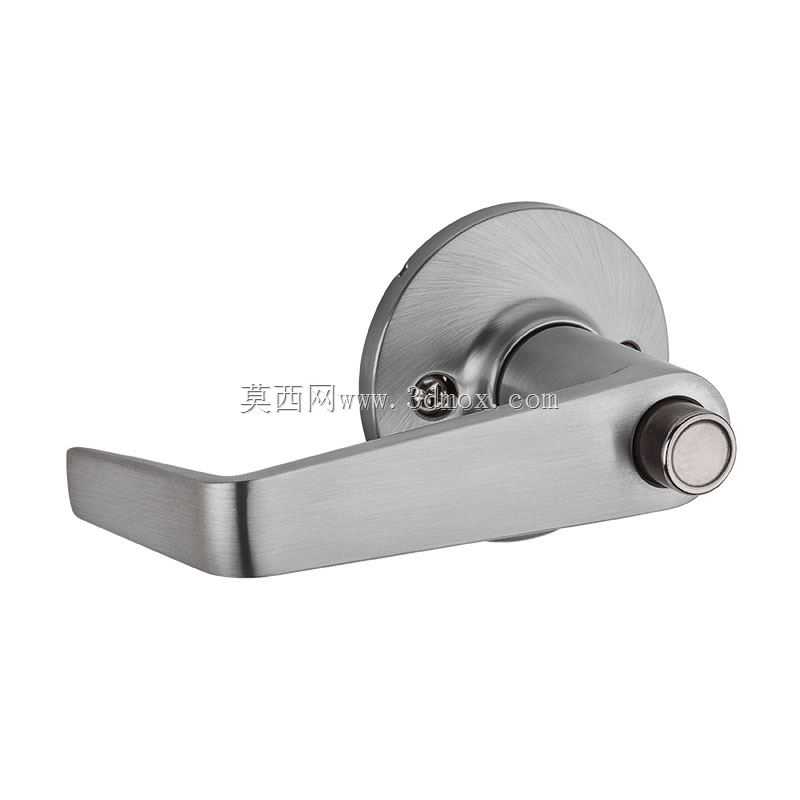

　　这套执手门锁把手总成，是民用室内门、工业设备防护舱门、机床操作侧门场景里高频使用的启闭操作构件，日常结构设计中很少有人把这类小五金的装配边界梳理清楚，多数现场安装出现的卡滞、干涉问题，都源于前期三维建模阶段没有把配合层级和运动包络考虑周全。从结构组成来看，整套构件分为握持执手臂、端部折弯勾边、转轴衬套、圆形安装法兰盘、轴端限位凸台几个核心部分，没有多余的装饰特征，所有几何特征都服务于实际装配和操作功能。先从安装边界说起，圆形法兰盘是贴合门板外侧安装面的基准件，盘体的轴向厚度控制在门板饰面允许的凸出范围内，不会因为法兰过厚导致门体闭合时和门框侧边发生刮蹭；法兰中心伸出的圆柱转轴段，长度需要匹配常规门板18mm到45mm的厚度区间，

　　转轴穿入门板预留的安装孔后，内侧配合锁体的方轴联动孔，转动执手时就能带动锁舌完成伸缩动作。很多新手建模时容易把转轴直径和门板开孔尺寸的配合间隙做错，这里转轴和门板穿孔之间要预留0.8mm到1.2mm的径向间隙，避免门板木材受潮膨胀或者钣金焊接变形后，转轴被孔壁抱死，出现执手转不动的故障。执手臂的造型不是随意做的直板，靠近转轴的位置做了下沉式分层结构，这个分层是在草图阶段通过多段轮廓连接生成的，一方面让执手和法兰盘之间留出足够的手指避让空间，成年人手握持的时候，指关节不会贴到门板表面，冬天戴薄劳保手套操作也不会蹭到门板；另一方面分层形成的加强折边，能大幅提升长悬臂执手臂的抗弯刚度，不用额外增加壁厚就能避免长期下压后执手出现弯折变形。

　　执手臂末端向上折弯的勾边结构，是很实用的细节设计：常规平直执手在门处于半开状态时，过往人员的衣物、设备拖拽的气管电缆很容易勾到执手末端，意外带开门体；这个向上收的折弯边形成了顺滑的导向面，线缆刮过的时候会顺着斜面滑开，不会挂住拉扯，同时折弯边的圆角全部做了R3以上的圆弧过渡，没有尖锐棱角，车间人员快速经过时即使磕碰也不会造成割伤。建模过程中所有棱边都做了圆角处理，不是单纯为了外观好看：钣金冲压或者锌合金压铸成型的时候，尖角位置会出现应力集中，模具充型时金属液在尖角处容易产生涡流卷气，成型后零件边角容易出现砂眼、裂纹，均匀的圆角能让材料流动更顺畅，同时后续表面喷涂、电镀处理时，圆角位置的镀层厚度更均匀，

　　不会出现尖角处镀层过薄过早锈蚀的问题。从实际应用场景拆分来看，民用室内木门使用时，法兰盘背面可以加装橡胶减震垫，关门时执手碰撞门框的噪音能大幅降低；工业机床防护门使用时，整套构件可以改用不锈钢材质，耐受车间切削液、润滑油的飞溅腐蚀，执手臂的长度适配操作高度，操作人员站在设备旁抬手就能轻松转动执手解锁开门，不用大幅度探身；仓储间隔断的钣金门使用时，轴端的限位凸台可以和门内侧的限位片配合，把执手的转动角度限制在0到45度之间，避免转动角度过大导致锁体内部弹簧过载失效。装配校核阶段要重点核对运动包络：执手从水平静止位置向下转动解锁的全过程中，执手臂所有点位和门板表面的最小间隙要保持在12mm以上，给手指握持留出足够空间；法兰盘的外径要覆盖门板上的开孔余量，即使现场安装时开孔略有偏差，法兰盘也能完全遮住孔边的毛刺和缝隙，不用额外加装装饰盖。转轴端部的圆形凸台是轴向限位结构，装配后卡入锁体的卡槽内，防止执手从外侧被直接拔出，满足防护门的基础安全要求。整个结构没有复杂的异形曲面，所有特征都可以通过草图拉伸、凸台生成、圆角命令完成，分层结构的草图轮廓完全共线连接，没有碎线和开放轮廓，后续导出工程图时尺寸标注清晰，加工开模阶段不会出现几何歧义，不管是小批量五金冲压还是压铸量产，这套结构的工艺性都经过了实际场景验证，能覆盖绝大多数平开门的启闭操作需求。
