国际象棋王棋子车削成型实体造型

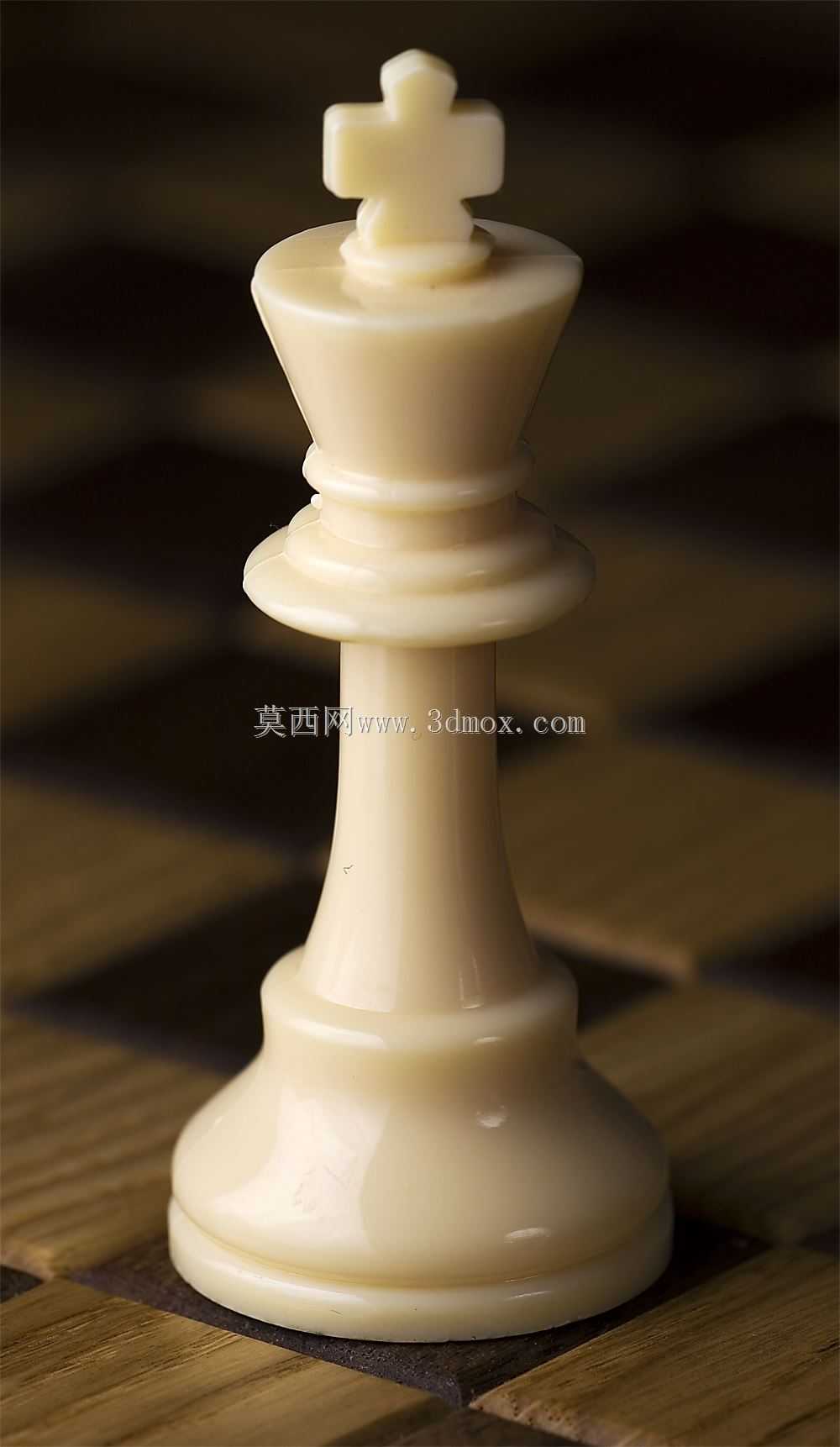

　　该造型对应国际象棋中的王棋子，整体为典型轴对称回转零件，适合在车床加工、数控车削教学、工艺品结构设计以及三维建模训练中使用。棋子主体由底座、柱身、承托盘、冠部和顶部十字标识组成，各段轮廓围绕同一中心轴线展开，建模时可优先采用旋转特征生成主体，再对顶部十字结构进行拉伸或布尔组合，能够较完整地体现回转类零件从草图轮廓到实体成型的设计过程。

　　从实际用途看，这类棋子既可以作为棋具产品中的单件结构进行外观验证，也可作为木质、树脂、塑料或金属材料加工前的数字样件。若用于木质棋子，底座直径和整体高度需要与棋盘格尺寸匹配，保证落子稳定；若用于树脂或塑料摆件，则可在柱身、底盘边缘增加圆角和过渡曲面，减少脱模或打磨时的应力集中。模型底部采用较宽的圆盘结构，目的在于降低重心，使棋子在棋盘上放置时具备足够的抗倾覆能力。底座上方设置多级环形台阶，不仅形成经典棋子的视觉层次，也能在车削加工中作为分段对刀和轮廓检查的参考位置。

　　柱身部分采用由下至上逐渐收束再向外扩展的曲线轮廓，腰部收窄便于手持取放，上部扩口则与承托盘衔接，形成稳定的头部支撑。承托盘为薄而宽的环形结构，在造型上分隔柱身与冠部，在功能上增加棋子侧视轮廓的识别度。冠部采用近似圆台的过渡形态，顶部十字为王棋子的核心识别特征，十字与圆形冠顶相连，轮廓简洁，加工时可通过铣削、雕刻或二次装夹完成。若采用普通车削工艺，十字部分不属于回转结构，需要在车削完成后增加铣削工序；若采用3D打印或铸造，则可将十字与主体一体成型，后续仅进行表面修整。

　　结构设计上，各段连接处均应避免尖锐棱角，尤其是底座外缘、承托盘上下边缘和冠部过渡区，应设置连续圆角，使光线在曲面上形成均匀过渡，也便于手持时减少刮擦。外形尺寸方面，棋子高度、底座直径和头部直径需要保持合理比例：底座过窄会影响站立稳定性，头部过大则会造成视觉重心偏高；柱身直径应兼顾握持舒适度与结构强度。安装边界主要体现在棋盘配合面，底盘下端面需保持平整，外缘可做轻微倒角，以便在格面内快速定位并减少拖动摩擦。

　　在三维建模过程中，可先绘制半剖面轮廓，重点控制底座圆弧、柱身母线、盘件厚度和冠部斜度，再通过旋转生成主体；顶部十字单独建立草图并对称约束，保证其相对中心轴线的方位准确。对于工程教学场景，该件能够集中训练旋转体建模、草图约束、圆角过渡、质量属性检查以及工程图尺寸标注；对于产品设计场景，则可进一步扩展为整套棋子的家族化造型，通过统一底座直径、柱身比例和表面处理方式，形成风格一致的棋具系列。
