带集成流道的离心泵壳体结构设计

　　从实际功能来看，该泵壳同时承担三个核心作用：一是作为承压腔体，容纳叶轮旋转做功的空间，将叶轮甩出的高速流体收集汇总，把流体的部分动能转化为压力能，降低流体流动过程中的水力损失；二是作为安装基准，泵壳上集成的进出口法兰、轴承座安装位、泵体连接脚位，为整泵的装配提供定位基准，保证叶轮与密封腔、进出口管路的同轴度与位置精度；三是作为流道载体，一体化成型的蜗壳流道无需额外拼接，避免了拼接焊缝带来的流道凸起、介质滞留与腐蚀风险，同时减少了装配环节的密封点位，降低了长期运行的泄漏概率。在流体输送系统的核心部件设计中，泵壳作为承压与导流的核心载体，其结构合理性直接决定整泵的运行效率、振动噪声水平与服役寿命。这款带集成流道的泵壳结构，针对单级离心泵的应用场景设计，可覆盖市政供水、工业循环水、暖通空调水循环、轻度腐蚀性介质输送等多个民用与工业场景，适配的输送介质温度范围可覆盖常温到120摄氏度的常规工况，承压等级适配1.6MPa的常规管路压力等级。

　　设计过程中，首先需要确定的是流道的水力型线，蜗壳的截面变化需要匹配叶轮的出流角度，从隔舌位置开始沿着叶轮旋转方向，流道过流面积按照等速度矩的原则逐步扩大，保证流体在流道内流动时流速均匀，避免局部流速过高造成的冲刷磨损，或是局部流速过低造成的介质沉积。这款泵壳的进口采用轴向垂直向上的直管结构，进口端设置带密封槽的法兰连接面，法兰的螺栓孔分布、密封面粗糙度都符合通用管路连接标准，可直接对接同口径的工业管路，不需要额外加装过渡接头。出口方向顺着蜗壳的切线方向布置，这种切线出口的设计可以最大程度减少流体转向带来的水力损失，让流体顺畅排出泵腔进入下游管路。从安装边界来看，泵壳底部设置了两个对称的支撑脚，支撑脚上面加工有安装螺栓孔，孔位的中心距、孔径尺寸匹配标准的泵组安装底座，安装时可以通过螺栓将泵壳牢牢固定在混凝土基础或者钢制机座上，避免泵运行过程中因为流体脉动产生的振动移位。泵壳与泵盖的连接面设置在叶轮腔的侧方，连接面采用止口定位结构，装配时止口可以保证泵盖与泵壳的同轴度，连接面之间加装密封垫片就能实现腔体的密封，不需要额外加工复杂的密封结构。

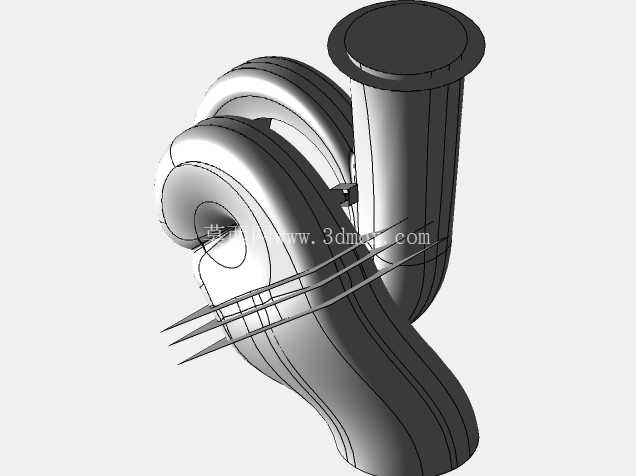

　　在建模思路上，这款模型采用曲面与实体混合建模的方式，首先绘制蜗壳的基圆、隔舌位置、各个截面的型线，通过扫掠、放样生成蜗壳的流道曲面，之后向外偏移壁厚生成泵壳的实体结构，再对进出口法兰、支撑脚、连接止口这些结构进行细节建模，最后对所有的尖角位置做倒圆角处理，避免应力集中。壁厚设计上，承压部位的壁厚按照均匀承压的原则选取，同时在法兰连接位置、支撑脚位置适当增加壁厚，抵消安装应力与运行过程中的压力波动带来的应力集中。流道的表面需要尽可能光滑，建模时保证流道曲面的曲率连续，没有局部的凹陷或者凸起，减少流体流动过程中的涡流损失。

　　隔舌位置的圆角大小经过匹配设计，既不能过小造成隔舌处的流体冲击，引发过大的振动噪声，也不能过大造成流道内的流体回流，降低泵的容积效率。实际应用中，这类泵壳可以适配闭式叶轮的离心泵结构，泵壳的内腔尺寸与叶轮的外径、出口宽度匹配，预留合适的叶顶间隙，间隙大小控制在合理范围，既避免叶轮旋转时与泵壳发生刮擦，也不会因为间隙过大造成过多的流体回流。密封腔的位置集成在泵壳的进口侧，可根据输送介质的特性选配填料密封或者机械密封，密封腔的尺寸符合通用密封件的安装标准，不需要额外定制密封组件就能完成装配。在日常运维场景中，这种一体化流道的泵壳相比拼接式结构，清理维护更加方便，不需要拆解多个拼接段就能完成流道内部的冲洗，对于输送含有少量固体颗粒的介质场景，流畅的流道型线也能减少颗粒在泵壳内部的沉积，降低堵塞的概率。从结构强度角度，泵壳的进出口法兰位置做了加厚处理，能够承受管路安装时的偏载力，避免管路安装不对中造成的法兰开裂；支撑脚与泵壳主体的连接位置做了大圆角过渡，分散泵组运行时的支撑应力，长期运行不会出现支撑脚断裂的问题。
