嵌入式面板式锁定拨杆手柄锁扣结构

　　这类面板式锁扣常见于需要频繁开启、同时又要求外表面保持平整的设备舱门和箱体结构中，例如工程车辆侧边检修舱、移动电源柜、机床防护罩、试验设备箱、发电机组外罩以及车载工具箱。它的核心作用不是单纯把门关上，而是在关闭状态下通过内部拨杆机构把门板与箱体框架拉紧，使密封胶条获得稳定压缩量，避免车辆行驶或设备振动过程中出现松脱、异响和间隙放大。外露面采用近似齐平的嵌入式造型，锁体面板沉入安装孔内，既减少突出物对人员通行和货物搬运的干涉，也能降低泥沙、雨水沿操作部位直接冲刷的概率。

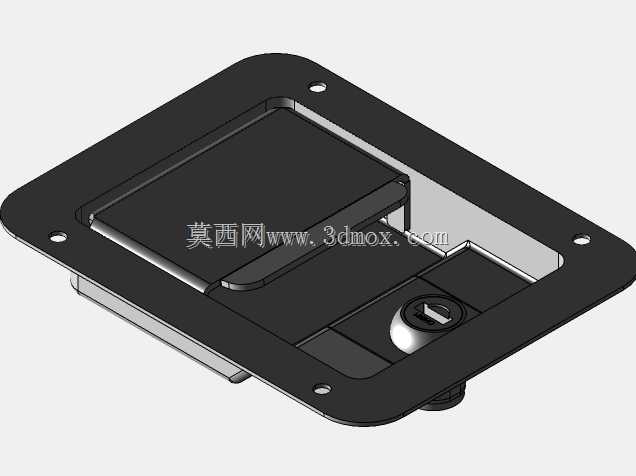

　　从结构组成看，产品由矩形安装法兰、凹陷式拉手槽、翻转或滑动拨杆、锁芯限位件、背部联动件以及若干安装孔构成。外部法兰承担定位和承载功能，四个角部孔位用于与门板固定；中间下沉区域形成手指操作空间，使用者可以将手指伸入槽内抬起拨杆或拉动手柄，再通过背部杆件带动锁舌运动。锁芯位于拨杆附近，钥匙转动后限制拨杆的开启行程，在非授权操作时使手柄无法被掀起。这样的布置把拉手、锁止和拉紧功能集中在同一小块面板上，适合门板厚度有限、内部安装空间又不宽裕的场合。

　　设计这类锁扣时，首先要确定门板开孔边界。矩形法兰外缘需要覆盖开孔并保留足够搭接宽度，法兰不能只靠轮廓贴合，还应在背部设置止口或折弯边，使锁体落入预制孔后不会前后窜动。安装孔间距要结合门板材料厚度设计，若门板为薄钢板，孔边到开孔边缘的距离过小，拧紧螺钉后容易产生局部凹陷；若门板为铝合金板或复合板，则应增加垫片或背部加强板，避免长期受力后孔位压溃。模型中法兰四角呈圆角过渡，这一点在实际加工中很重要，圆角能够降低面板冲压和门板开孔后的应力集中，也能避免安装时尖角划伤密封面。

　　功能上，拨杆手柄不仅是操作件，也是杠杆增力件。手柄绕固定轴转动时，背部连杆把旋转运动转化为锁舌的直线或小幅摆动，关门后继续压下手把，锁舌钩住箱体上的挡块，将门板向框体方向拉动。设计者需要关注手柄闭合终点位置，应让手柄完全沉入凹槽后再达到锁止状态，而不是在凸起位置硬顶到位。否则外观上会出现手柄高出面板的问题，密封压缩量也难以一致。锁舌与挡块的啮合深度需要留有调节余量，通常通过背部螺杆、螺母或异形挂板调整，以补偿胶条厚度、门板焊接误差和长期磨损带来的间隙变化。

　　外形尺寸方面，这类锁扣属于中小规格面板锁，宽度方向要覆盖手掌手指进入所需的槽口，长度方向则需容纳手柄行程和锁芯位置。安装时不能只看正面轮廓，还要校核背部伸入门板内侧的高度：联动杆、锁舌和固定螺母都会占用门后空间，若舱门内侧靠近线束、管路或加强筋，应在三维布局中提前做干涉检查。门板开孔尺寸通常小于法兰外轮廓、大于锁体背部壳体，配合间隙应兼顾装配便利性和定位准确性；过松会导致锁体在孔内晃动，过紧则会让喷涂层、氧化膜或密封垫造成装配困难。

　　在使用场景上，平整外表面还有利于设备清洁和外观统一。工程机械外罩经常受到泥浆飞溅，嵌入式槽口虽然会积存少量污物，但没有外凸手柄带来的碰撞风险；机柜和设备箱在堆叠、运输时，也不会因为外部锁柄被挂碰而意外打开。对于需要防尘防水的箱体，面板下方可增设橡胶垫或泡棉密封圈，螺钉压紧后让法兰与门板表面形成连续贴合面。需要注意的是，锁芯本身只提供限位和防盗作用，不宜承担主要拉紧力，主载荷仍应由拨杆转轴、连杆和锁舌钩接面传递。

　　从建模角度看，该结构适合按实际装配关系拆分零件：外面板用钣金特征表达折弯、沉槽和安装孔；手柄部分要体现转轴位置、手指接触边和闭合后的隐藏关系；锁芯头部保留钥匙孔形态；背部机构则用简化连杆、锁舌和紧固件表现运动路径。检查重点包括手柄开启角度、手指操作空间、锁舌伸缩行程、法兰与门板贴合面、螺钉安装工具空间以及门后安全间隙。若用于批量设备，还应把锁扣位置与门框密封面、侧筋、铰链方向统一考虑，使开启动作顺手，锁止后受力对称，避免单侧边长期拉紧造成门板变形。
