小型弹簧插销式锁固螺栓结构

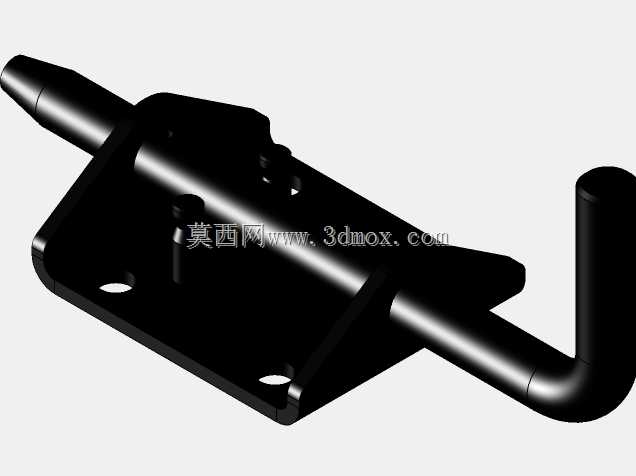

　　这套小型弹簧螺栓结构常见于普通车床防护门、检修盖板以及需要频繁开合的钣金罩壳上，承担快速插销定位与弹性压紧的作用。从三维结构看，主体由一块折弯成型的安装底板、一根带弯头的滑动销杆、一根直端导向销以及内置压缩弹簧组成。底板上预留两个沉头安装孔，可通过螺钉直接固定在门框或机架侧壁上，孔位间距按照常规车床防护罩的安装边界布置，装配时不需要额外加工复杂型面。

　　销杆一端做成90度弯头，作为操作者手动提拉或旋转卡位的手柄；另一端为锥形导入头，在门体闭合时能够顺着导向孔自动对中，即使门板存在少量错位也能顺利插入。弹簧套在销杆中段，依靠底板上的折弯挡边和销杆轴肩形成预压缩，常态下将销杆推向锁合方向，使插销始终保持伸出状态，避免设备振动导致销杆自行退回。弯头在提拉后可卡入底板侧面的限位槽，实现销杆保持在缩回位置，方便门板长时间开启。

　　从实际使用场景出发，这类弹簧插销多用于CA6140一类卧式车床的主轴箱盖、皮带轮防护罩、冷却液挡板以及电气检修门。机床运行中存在主轴回转振动、切削冲击和冷却液冲刷，普通门吸或卡扣容易松动，而弹簧销依靠机械插入配合，抗振能力更强，防护门一旦关闭即可被可靠锁定，满足设备安全防护中“运动部件罩壳不得意外开启”的要求。维护时操作者只需向上提起弯头并略微旋转，即可让销杆退离锁扣，打开罩壳观察齿轮、皮带或更换润滑部位，动作单手即可完成，节拍短。

　　建模时需要重点处理几处配合关系。其一是销杆与底板翻边孔之间的间隙配合，孔径相对杆径留出约0.2至0.3毫米滑动间隙，既保证销杆轴向移动灵活，又限制径向晃动；其二是弹簧的行程空间，底板内腔高度要大于弹簧完全压缩长度，避免销杆拉到底时弹簧并死；其三是弯头与限位槽的位置关系，槽口开口方向应与弯头旋转轨迹一致，槽深足以承受弯头轴向力，防止提拉时滑脱。

　　外形边界方面，安装底板呈不规则多边形，两侧带有让位缺口，以贴合罩壳折弯角；整体厚度方向紧凑，凸出底板的主要是弯头手柄和销杆导入段，不会占用机床外部过多通道。安装孔采用沉孔设计，螺钉头沉入板内后表面平整，操作者经过时不会被刮碰。销杆伸出长度根据门板锁扣厚度确定，导入锥段长度约占总行程的三分之一，保证盲插对中。

　　结构设计思路上，没有采用复杂的锁体或弹性卡爪，而是利用“圆销+压缩弹簧+折弯手柄”这一成熟组合，把零件数量控制在最低水平。底板可由薄板冲压或激光切割后折弯成型，销杆采用标准圆钢弯折后车削锥端，弹簧选用通用圆柱螺旋压缩弹簧，全部零件都便于单件小批加工，维修更换成本低。对于三维建模人员而言，建模顺序通常先建立安装底板并确定两孔基准，再布置销杆轴线，随后按行程装配弹簧和挡圈，最后检查弯头在锁合、缩回、卡位三个状态下的干涉情况。

　　在选型与改型时，若用于较重的防护门，可加大销杆直径并增加底板厚度；若用于空间狭窄的小型盖板，则可缩短弯头高度并将安装孔改为长圆孔，便于现场调节。销杆表面建议做发黑或镀锌处理，以适应车床车间油雾和冷却液环境；底板与门板接触处可加装薄垫片，补偿钣金焊接误差。整体结构虽然简单，但涉及滑动配合、弹簧预压、行程限位和安装基准等多个机械设计要点，适合作为机床防护罩锁固机构、钣金门插销以及通用五金快锁件的设计参考。
