带金属齿轮减速结构的微型直流驱动电机

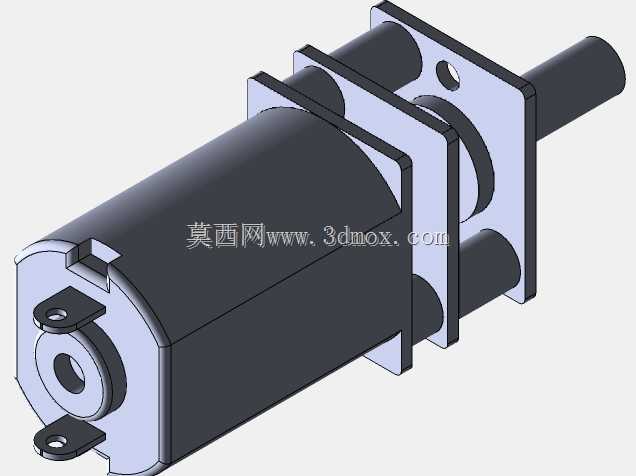

　　这款微型齿轮减速电机的三维结构，面向小空间、低转速、大输出扭矩的传动执行场景展开建模，整体由直流驱动段、多级金属齿轮减速段、前端安装法兰、输出轴以及尾部接线固定结构组成。在小型自动化设备、精密进给机构、智能门锁、医疗微量输送装置、桌面机器人关节、小型阀门驱动和实验台传动单元中，这类电机常被用作末端动力源；它不追求电机本体的高空载转速，而是通过减速箱把直流电机的高速小扭矩转换为低速稳定扭矩，使负载端能够获得更可控的转动节奏。

　　从实际布置看，电机主体为圆柱腔体，内部容纳电枢、磁钢、换向与电刷相关结构；减速段叠加在电机前端，采用金属齿轮传递动力。相比塑料齿轮方案，金属齿轮在齿面接触强度、耐冲击、抗磨损和长期啮合稳定性方面更有优势，适合频繁启停、小幅堵转或负载波动较明显的工位。建模时需要重点表达各级齿轮的中心距、齿宽、轴向叠放关系以及箱体内部避让空间，因为减速比越大，齿轮级数和轴向长度通常越敏感，若箱体壁厚、轴承位置或齿轮限位关系处理不当，容易在装配中出现齿顶干涉、轴向窜动或润滑空间不足。

　　前端方形安装法兰是该结构的重要边界。法兰面上设置安装孔和中心定位区域，输出轴从法兰中心伸出，便于与负载支架、联轴器、摇臂或小齿轮连接。工程选型时，不能只看电机外径，还应把法兰外形、孔位间距、轴伸长度、轴径以及轴端配合方式纳入安装校核。法兰与减速箱之间的台阶面承担轴向定位作用，输出轴周围需要保留足够的径向间隙，避免负载连接件在旋转时擦碰法兰面。对于采用侧板或钣金支架固定的设备，法兰孔位决定了拆装方向；若设备内部维护空间狭窄，前期三维布局中就应确认螺钉工具的操作角度。

　　尾部结构包含端盖和带孔固定耳，既用于电机腔体闭合，也可在某些安装方式下提供辅助支撑。接线或供电端从尾部引出时，走线空间应与设备线束槽同步规划，避免电机转动振动导致线材贴近金属边缘。微型电机虽然功率不大，但在紧凑设备中往往靠近传感器、控制板或滑动机构，因此线缆折弯半径、接插件插拔方向以及尾部与相邻零件的安全距离都需要在模型中明确。

　　设计思路上，该类电机的核心不是单一零件造型，而是驱动、减速、支承和安装接口的协同。直流电机段提供原始转速，减速箱通过齿轮副逐级降低转速并放大扭矩；箱体既要保证齿轮轴孔同轴度，又要承受齿轮啮合产生的反力；输出轴则需兼顾扭矩传递与径向负载。若输出端直接悬挂皮带轮、蜗杆或偏心轮，轴上会产生额外弯矩，此时应复核轴承跨距和轴伸长度，不能简单按空载扭矩估算寿命。

　　外形尺寸方面，圆柱电机段决定了主体占用直径，前端方形法兰决定了安装面轮廓，轴向总长度由电机本体、减速箱层级、法兰厚度和轴伸共同构成。在设备布局中，可先以圆柱包络体校核电机侧向空间，再用法兰外形确认安装孔可达性，最后检查输出轴与负载轴线的同轴度。对于需要低转速运行的机构，减速电机能够降低控制端对低速调压的依赖，使启动更平稳、低速负载能力更强；但减速箱也带来回程间隙和传动效率损失，精密定位场合应结合齿隙、负载惯量和控制补偿综合判断。

　　三维模型中对电机外壳、法兰、安装耳、输出轴、齿轮箱分层和端部细节均进行了实体化表达，能够用于设备干涉检查、安装板开孔、联轴器选型、支架设计和维护空间评估。结构工程师在套用此类模型时，应把它视为带安装边界的动力部件：既要关注动力参数匹配，也要关注轴端负载、固定刚度、齿轮箱容差、线束走向和周围热散空间。通过在装配阶段提前校核这些工程细节，可以减少样机阶段出现的孔位不匹配、轴系偏载、齿轮箱受力不均和维护拆装困难等问题。
