嵌入式开发板防护外壳结构设计

　　这套壳体结构围绕嵌入式单板计算机的实际装机需求展开，核心目标是在有限空间内完成电路板承载、接口避让、散热通风与外部防护，常见于工业控制终端、教学实验平台、小型物联网网关以及桌面级嵌入式开发装置。现场使用中，裸板直接暴露容易受到灰尘、误触碰、线束拉扯和轻微碰撞影响，壳体将板卡、接插件与发热元件约束在固定空间内，既提升装配一致性，也方便后期维护与批量复制。

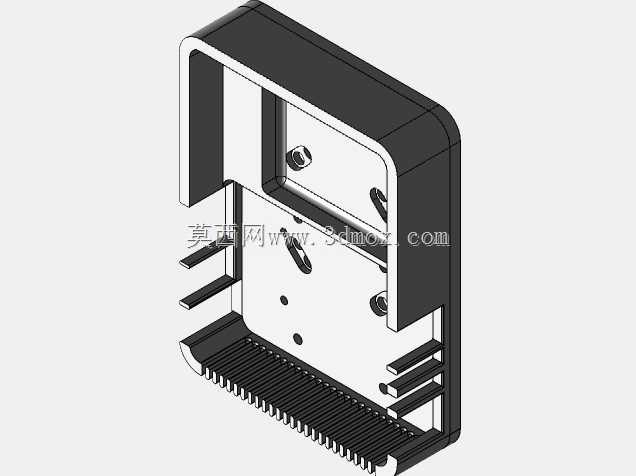

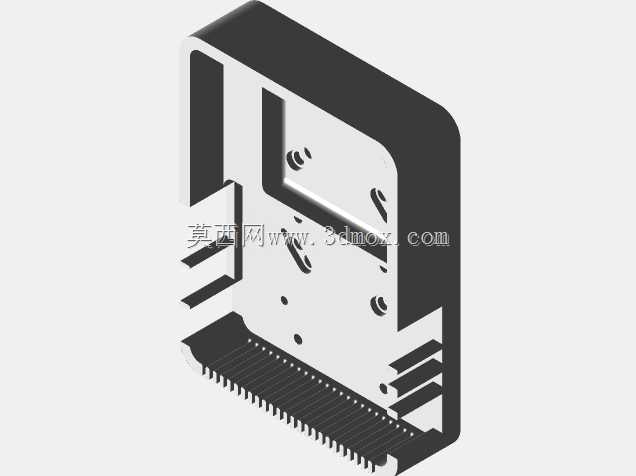

　　从结构布局看，壳体采用近似矩形的盒体形态，边角做圆弧过渡，避免锐边在装配和搬运过程中划伤线缆或操作人员。内腔根据板卡轮廓预留出主板安装平面，底部设置支撑柱与定位柱，支撑柱端面用于承接电路板安装孔，保证板面与壳底之间留有间隙；该间隙一方面为背面焊点、插针和贴片元件提供避让空间，另一方面形成底部空气通道，减少板卡与壳体直接接触带来的磨损或短路风险。定位柱则在锁付螺钉前限制板卡平移，使装配时孔位更容易对齐，降低批量组装时的对位难度。

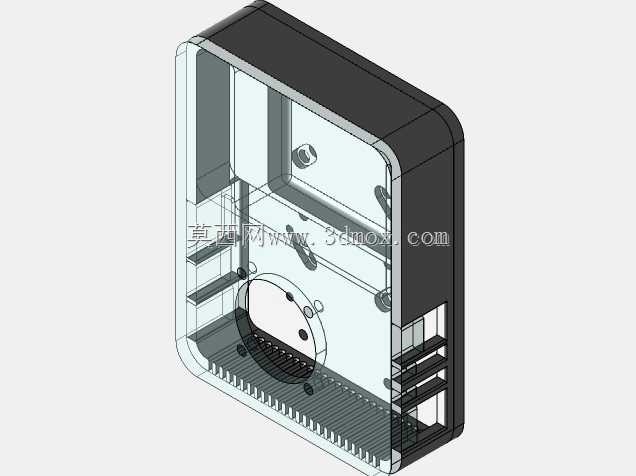

　　壳体一侧设计有密集格栅式通风口，通风槽沿侧壁分层布置，位置对应板卡上发热较高的区域。自然对流条件下，冷空气可从侧边或下部缝隙进入，热空气沿内腔上升并从通风结构排出，适合功耗不高但需要长时间运行的嵌入式主控单元。格栅之间的肋条并非单纯装饰，而是同时承担侧壁加强作用，能够抑制薄壳件在受按压时的局部变形。对于金属加工或较厚板材成型方案，这些肋条还能提高侧壁抗弯刚度，减少壳体在螺钉锁紧后出现的翘曲。

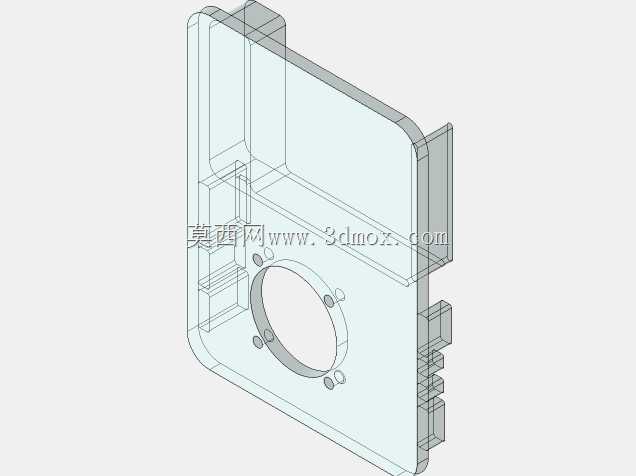

　　内腔中可以看到多处异形避让与固定特征。圆形开孔区域对应板载接口、旋钮或连接模块的安装位置，孔边保留足够壁厚，避免开孔后形成薄弱断裂带。周边小孔用于螺钉穿装、定位柱热熔或者铜柱嵌装，具体工艺可根据壳体材料选择。若采用塑料件，可通过螺柱自攻、热熔铜螺母或卡扣固定；若采用金属薄板方案，则适合折弯后配合压铆螺柱完成装配。模型中将这些特征独立表达，便于结构工程师根据加工工艺调整拔模斜度、圆角半径和壁厚。

　　壳体内部还设置了若干横向挡边与导向槽，其作用不只是加强刚性，也可用于限制线束走向。嵌入式应用中，电源线、显示屏排线、网线、USB线和串口线往往从不同方向接入，若没有约束，线束容易压在芯片表面或遮挡通风口。挡边能够把线缆引导至侧边空间，使主板中央区域保持开阔，保证发热元件上方空气流通。对于需要频繁插拔接口的实验场景，这种布局还能减少线材对板卡的牵拉，避免接插件长期受力后松脱。

　　外形尺寸方面，整体边界以容纳目标开发板为前提，长宽方向在板卡轮廓外预留安装边和壁厚，高度方向则覆盖最高元件、插针与外接连接器。壳体侧壁厚度、底壳深度和上盖配合面需要结合材料与成型方式统一考虑：塑料注塑时应保持壁厚尽量均匀，厚壁区域容易缩水，薄壁区域则可能填充不足；若采用数控加工板材，圆角、刀具半径和装夹位置要同步校核；若采用钣金折弯，则要关注折弯内R、展开尺寸以及通风孔与折弯线之间的距离，防止冲孔过近导致折弯变形。

　　安装边界上，底部支撑柱的高度决定板卡背面安全间隙，侧壁开孔决定外接连接器的插入方向和操作空间。设计时不能只看主板平面尺寸，还要把插头本体、网线卡扣、USB接头握持区以及串口转接线的弯曲半径纳入检查。若接口开孔过小，装配后会出现插头无法完全插入；若开孔过大，则防护性下降，并且板卡在壳内可能产生微动。因此开孔轮廓通常以连接器外形为基础，四周保留合理间隙，同时在孔周增加局部加厚或凸台，提高插拔时的承载能力。

　　上盖与底壳的配合可采用螺钉、卡扣或螺钉加卡扣组合方式。全卡扣结构拆装快，适合教学和频繁调试场景，但对模具精度和材料韧性要求较高；螺钉固定可靠性更强，适合振动稍大的工业现场，但维护速度较慢。实际设计中常在关键位置布置螺钉，在长边设置少量卡扣，这样既能保证闭合后不张开，又能减少螺钉数量。模型中壳体边缘的配合台阶可用于控制上下盖相对位置，台阶面还能阻挡灰尘和光线直接进入内部，对有显示模块或光敏元件的装置更友好。

　　从工程校核角度看，这类壳体需要重点检查三类干涉：其一是板卡最高元件与上盖内表面的垂直间隙，尤其是电容、网口、HDMI接口和散热片；其二是插头与侧壁开孔的同轴度，插拔过程中不能与孔边摩擦；其三是螺钉柱与电路板焊盘、走线的位置关系，固定柱不能压到元件或造成导通风险。若后期增加风扇，还需重新评估风扇厚度、风道方向和噪声位置，不能简单在壳体表面开大孔，以免降低防护等级并引入灰尘堆积。

　　整体而言，该结构不是单纯的外观罩壳，而是把板卡固定、热管理、接口操作、线束约束和加工工艺合并考虑的嵌入式设备承载件。它既可作为特定开发板的专用外壳原型，也可在修改开孔位置、支撑柱间距和侧壁高度后，推广到相近尺寸的工控板、通信模块或教学实验板上使用。
