CA6140车床法兰外壳不锈钢连接构件

　　该构件属于CA6140普通车床传动与防护系统中的法兰式外壳连接件，整体采用不锈钢材质成型，在车床主轴箱、进给箱外部管路与壳体衔接部位承担接口密封、轴端防护以及侧向管路转接的作用。车床在长期车削加工过程中，切削液、金属切屑与润滑油会持续飞溅到壳体周边，这类带法兰的锥形外壳既能够包覆内部伸出的轴套与连接管路，避免切屑直接卡入旋转配合间隙，又通过底部大直径法兰盘实现与机床箱体安装面的刚性贴合。

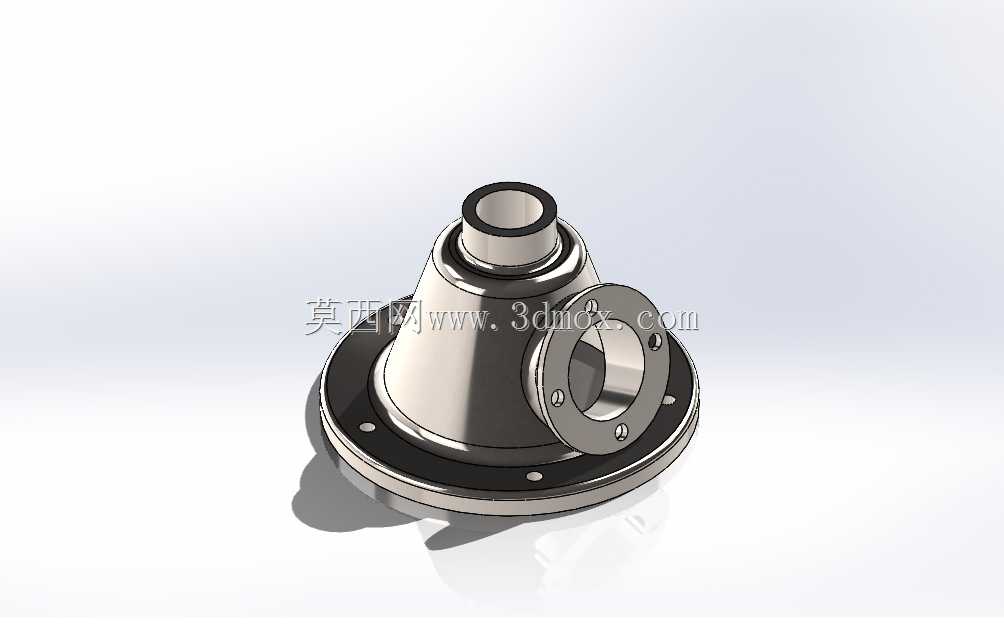

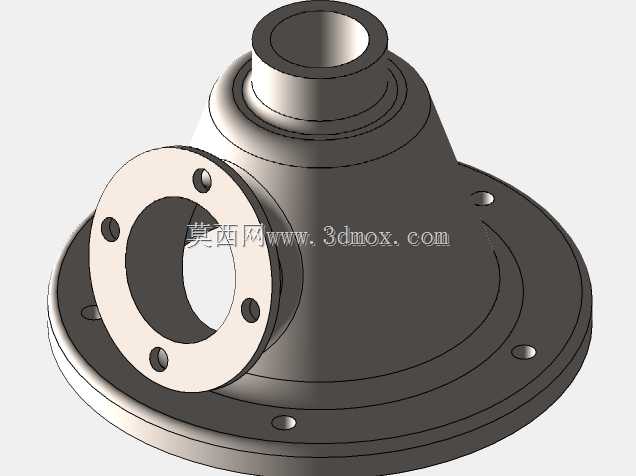

　　从结构布局来看，零件主体为回转锥形壳体，底部是带均布安装孔的圆形法兰盘，锥顶方向延伸出一段同轴圆筒接口，用于对接轴套或外部管路；锥身侧面额外伸出一个带法兰的侧向管口，该管口轴线与主体轴线呈空间相交关系，属于典型的异向通路转接结构。侧向法兰盘上同样布置了一圈螺栓过孔，端面预留密封贴合面，可与泵体、阀块或管路法兰进行螺栓紧固连接。这种一进一侧出的通路形式，常见于车床润滑回路、冷却回路或主轴端部防护罩的转接位置，能够在有限的箱体外部空间内完成流向改变与接口固定。

　　建模过程中需要重点处理三处配合边界：其一为底部法兰的安装基准面，该平面的平面度直接决定壳体装配后与箱体之间的密封效果，法兰盘上的通孔位置需与箱体预设螺孔严格对应，孔位分布圆直径、孔径以及倒角尺寸都要按照装配公差校核；其二为顶部圆筒接口的内外径配合，内孔通常作为轴类零件穿过或衬套压入的基准，外圆则可能用于卡箍、密封圈或外接软管的定位，同轴度要求相对较高；其三为侧向法兰端面与主锥面的相交过渡，此处属于异形相贯区域，壁厚需要保持均匀，避免铸造或钣金成型时出现局部应力集中。

　　外形尺寸方面，底部法兰盘为整个零件的最大外轮廓，决定了安装时所需的平面空间，装配时需要在箱体表面预留出大于法兰外径的操作区域，同时保证螺栓能够从外侧顺利装入并施加预紧力。锥形主体自底向上逐步收窄，这种形态一方面减少了外壳在机床外侧占用的空间，避免与刀架、拖板的运动轨迹发生干涉，另一方面锥面有利于切屑和切削液沿表面滑落，减少杂物堆积。顶部圆筒的伸出长度需要匹配内部轴套或管路的插入深度，过长会增加与周边运动部件碰撞的风险，过短则无法保证连接后的密封与固定长度。侧向管口的伸出高度和法兰厚度同样需要纳入安装边界校核，尤其在车床主轴箱靠近挂轮架、操纵手柄的一侧，要确认法兰螺栓装拆时扳手具有足够的回转空间。

　　功能特性上，不锈钢材料赋予零件较好的防锈与耐切削液腐蚀能力，在车床常年接触乳化液、机油的工况下，表面不易产生锈蚀剥落，能够长期保持法兰贴合面的光洁度。壳体自身的刚性通过锥形回转结构得到加强，相比等直径直筒，锥壳在承受侧向管路拉力和螺栓预紧力时形变更小。底部法兰与侧向法兰均采用螺栓压紧的连接方式，配合密封垫可实现结合面的防漏，内部通路既能容纳旋转轴穿过，也可作为流体通道使用，兼顾防护与转接双重用途。

　　设计思路上，这类零件并非孤立成型，而是围绕机床箱体上的既有接口展开：先依据箱体安装面确定底法兰的孔位与朝向，再根据内部轴系或管路的走向确定顶部圆筒的直径与高度，最后按照侧向连接部件的接口尺寸确定侧法兰的方位和通径。三维建模时需先搭建主体回转特征，再完成侧向凸台与法兰的相贯合并，随后统一处理安装孔、密封面倒角以及外壁过渡圆角。对于结构工程师而言，该模型可直接用于车床备件测绘、改造管路走向或校核壳体与周边运动部件的干涉情况；在装配体环境中，还可以模拟螺栓连接、密封圈压缩以及轴套穿入后的相对位置，确保实物加工前安装边界、配合关系和维护空间都满足车床实际使用要求。
