CA6140车床引脚通道机床附件

　　在普通卧式车床的维修改造与备件测绘场景中，引脚通道属于床身进给系统周边的配套结构件，主要承担走线防护、部件定位与局部承载的作用。CA6140作为国内保有量极大的普通车床，其床身、溜板、进给箱周边的附属构件在长期使用中容易出现磨损、磕碰或缺失，测绘重建这类附件对设备恢复原有装配关系具有实际意义。

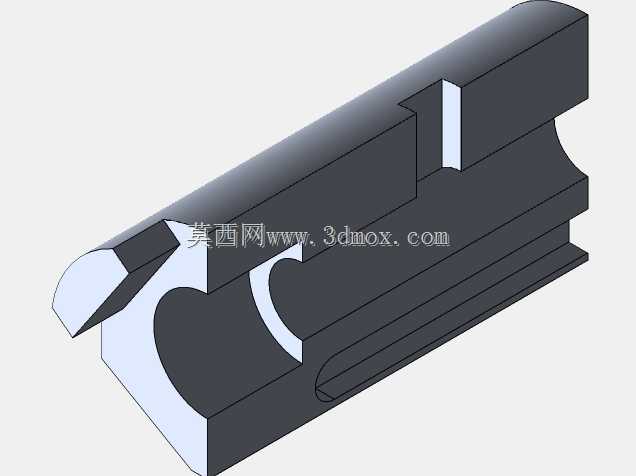

　　从结构形态看，该零件为长条形金属构件，主体采用铝合金材质，整体沿长度方向延伸，上部设置圆柱面贴合段，用于与相邻轴套或支承面形成稳定接触；侧面开出阶梯状让位槽，可避开床身安装面上的凸起螺钉、油嘴或相邻护板，避免装配时发生硬干涉。构件下部加工出内凹弧形型腔，弧形轮廓与车床侧部的圆形走线杆或支承杆外径匹配，安装时可直接扣合在杆体上方，既限制构件横向窜动，又能为内部穿过的管线提供半封闭防护空间。端部的斜切开口并非随意造型，而是为了适配管线从斜向引出的走向，减少线缆小半径弯折导致的外皮磨损，同时也方便检修时将线束从侧部快速取出，不必整体拆卸长构件。

　　建模过程中优先以草图轮廓驱动整体形态：先在基准面绘制构件长度方向的截面外轮廓，使用直线与圆弧工具勾勒出下部弧形型腔、上部矩形基体的边界，再通过拉伸生成主体实体。针对端部的弧形贴合面，采用圆形草图配合拉伸切除得到半圆柱让位结构；侧面的阶梯槽则通过多段直线绘制封闭轮廓后切除材料，再对槽口棱边做细小倒角，去除锐边。建模时特意将型腔圆弧与外部圆柱面设置为同心约束，保证扣合安装后接触面均匀贴合，不会出现局部点接触导致的受压变形。构件底部延伸出的薄型导轨边，可嵌入床身侧部的定位槽内，安装时沿槽向滑入即可快速对位，无需反复调整坐标，大幅缩短备件装配的找正时间。

　　从安装边界来看，该构件长度方向需完全覆盖车床对应区段的走线区间，两端不能超出相邻护板的贴合面，否则会与溜板移动行程发生碰撞；下部弧形型腔的内径需与配套杆体保持小间隙配合，间隙过大会导致构件运行中晃动产生异响，间隙过小则会出现装配卡滞，甚至热胀后抱死杆体。上部的圆柱贴合面要与对应支承件的下表面完全贴合，紧固后不能出现悬空，否则切削振动传递到该构件时会引发共振，长期使用后螺钉容易松脱。侧面让位槽的深度要大于相邻凸起部件的高度，保证溜板在全行程移动过程中，构件与凸起部位始终保留安全间隙，避免移动中刮蹭损坏漆面或管线。

　　在实际车间使用中，这类通道构件除了引导控制线、润滑油管走向外，还能阻挡车削飞溅的切屑落入管线区域，细长切屑很容易割破线缆外皮，半封闭的结构可将大部分切屑挡在外部，日常清理时只需擦拭构件外表面即可。铝合金材质的选用兼顾了轻量化与足够的结构刚度，整体质量较轻，单人即可完成拆装，同时铝合金的耐腐蚀性能优于普通碳钢，在车间乳化液、润滑油长期喷淋的环境下不易生锈，使用寿命更长。设计时在构件壁厚选择上兼顾了强度与空间占用，外壁厚度保留足够余量，承受意外磕碰时不会轻易变形，而内部型腔则尽可能留出充裕空间，方便多根线缆同时穿行，也为后期设备改造增加信号线预留了走线容量。
