CA6140车床活塞剖切结构三维数模

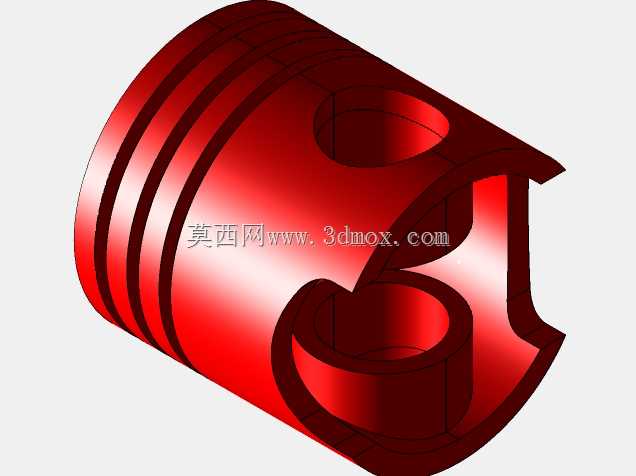

　　该活塞结构主要服务于普通卧式车床进给、液压或气动辅助执行回路中的往复运动部件，也可作为机床维修测绘、机构教学和运动件结构校核时的参考对象。模型采用剖切表达方式，将活塞外部圆柱面、上部环槽、内部空腔以及活塞销孔同时呈现出来，使设计者能够直接观察壁厚变化、孔系贯通关系和内腔过渡形状，而不必在数模中反复隐藏实体或制作额外剖面。

　　从实际用途看，活塞在承压腔体内承担直线往复运动，把介质压力或机构驱动力传递给连杆、滑块或执行端。车床场景中，这类零件虽然不是主轴箱主切削承载件，但在夹紧、润滑、进给控制或辅助传动装置里，对密封、导向和销连接可靠性有直接影响。若环槽尺寸、销孔位置或内腔壁厚处理不当，装配后可能出现卡滞、偏磨、密封失效、销孔应力集中等问题。因此建模时不能只追求外观相似，而要把运动边界和装配关系一并考虑。

　　外形上，零件主体为回转圆柱结构，外圆面需要与缸体或导向孔保持合理配合。上部连续布置多道环形槽，槽底直径、槽宽和槽间肋宽均影响密封圈或活塞环的安装空间。环槽区域在剖切模型中以阶梯环状结构显示，槽口边缘应保留清晰边界，便于后续生成工程图时标注槽宽、槽深和轴向位置。外圆表面并非简单等直径长筒，靠近端部和销孔区域的壁厚需要根据受力路径调整，避免因开孔造成局部截面突然削弱。

　　活塞销孔采用横向贯通布置，孔轴线与活塞圆柱轴线垂直相交，是连杆或销轴传力的关键位置。销孔周围材料形成明显的承载凸台，孔口与内腔、外壁之间通过圆弧和加厚区域过渡。工程建模时，销孔直径、孔心高度、孔口倒角以及两侧同轴度必须保持一致；若销孔相对外圆中心偏移，会导致连杆摆动平面错位，往复运动中产生侧向附加载荷。剖切视图中可以看到销孔与内腔相通，这有利于减轻质量，但也要求孔周壁厚满足承压和耐磨性要求。

　　内部空腔采用近似筒形结构，端部和侧壁并非完全等厚。靠近销孔的位置材料较厚，用于承受销轴传递的交变载荷；远离销孔的筒壁可适当减薄，以控制运动件质量。内腔轮廓与外圆之间形成连续封闭壁面，设计时应避免出现尖锐内角和突变台阶，因为这些位置在压力循环和冲击载荷下容易成为裂纹起始点。对于需要铸造或机加工实现的零件，内腔过渡还应考虑刀具可达性、加工余量和装夹基准，不能只按理想化曲面处理。

　　设计思路上，该结构把密封、导向、传力和减重四个需求集中在一个回转件上。外圆负责导向，环槽负责安放密封或环类零件，销孔负责与连杆建立铰接，内腔则在保证刚度的前提下减少材料占用。数模构建可先以旋转特征生成主体轮廓，再通过横向拉伸切除形成销孔，随后利用环形槽切除或旋转切除得到外圆槽结构。剖切展示部分可通过装配切割或零件分割实现，保留完整零件几何关系的同时，让内部腔体和孔壁厚度可读。

　　安装边界方面，活塞外径受缸孔或导向套内径约束，轴向长度受腔体行程和端盖位置限制；销孔长度与销轴、连杆小头宽度相关，孔端不能与腔壁发生干涉；环槽轴向位置需避开密封件压装区域，并保证活塞在行程极限位置仍有稳定导向。装配校核时，应重点检查活塞外圆与缸孔的最小间隙、销轴装入后连杆的摆动角度、活塞到达上下止点时与端盖或其他固定件的安全距离，以及环槽内密封件在压缩状态下是否超出槽宽空间。

　　在机床零部件设计中，这种剖切数模还适合用于运动原理说明和结构评审。通过可见的内部截面，工程师能够判断材料分布是否符合载荷传递路径，核对销孔与内腔的相交区域是否留有足够壁厚，并在工程图阶段补充尺寸公差、表面粗糙度和形位公差。对于维修测绘场景，该模型也可作为还原旧件结构的基础，再结合实测缸径、销径和行程数据调整具体参数，使最终零件既能装入原设备，也能满足往复运动中的强度和密封要求。
