CA6140车床引脚通道异形支承导轨构件

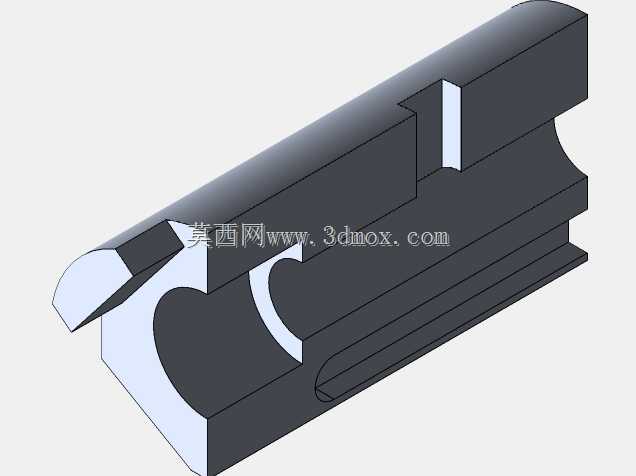

　　该构件属于CA6140普通车床内部的引脚通道配套支承类零件，在整机布局中承担走线引导、部件限位与局部承载的复合作用，并非独立外露的通用标准件，而是随床身局部装配关系定制的异形结构件。从三维实体的剖切形态可以看出，零件整体沿长向延伸，主体为带弧形内凹的块状基体，一侧开出半开放的C形通槽，槽腔轮廓与被容纳的圆柱类引脚组件外圆匹配，装配后引脚组件可沿槽腔轴向穿行，槽口两侧的凸缘起到径向约束作用，避免穿行件在设备振动工况下出现径向窜动。基体上侧设置两级阶梯凸台，凸台的台阶面分别对应相邻床身护板、走线压块的安装贴合面，台阶高度差在建模时严格按照装配间隙预留，凸台侧立面加工出竖直定位平面，装配时可直接靠紧床身内壁的定位基准面，

　　无需额外配作定位销即可完成初定位。零件下侧沿长度方向加工出内凹的长条形导轨槽，槽的截面为矩形，与床身预设的导向凸棱形成滑动配合，该配合面在零件装入时起到导向作用，维护拆解时可沿导轨槽方向整体抽出，无需拆卸周边密集的管线与相邻部件，大幅降低车床后期检修的拆装工作量。端部的斜切缺口并非工艺减重结构，而是对应车床内部相邻操纵杆的摆动行程空间，在三维建模阶段通过运动包络校核，确认操纵杆在全行程摆动过程中与该缺口内壁保留足够安全间隙，避免机床进给换向时杆件与通道构件发生运动干涉。弧形内槽的壁厚经过受力校核，在引脚组件满束布设、自身重力叠加切削振动载荷的工况下，槽壁变形量控制在弹性变形区间内，不会出现夹持过紧磨破线缆绝缘层的问题；

　　槽腔内壁的圆弧过渡处全部做圆角处理，消除锐边，穿线作业时不会划伤操作人员手部，也避免线缆拖动过程中被锐边割损。零件的安装边界完全适配CA6140车床床身的预留安装腔，总长、总宽与总高均未超出腔体内壁的限位尺寸，底部导轨槽与床身凸棱的配合间隙选取设备常用的滑动配合公差，既保证装入时顺滑无卡滞，又不会因间隙过大导致装配后零件出现横向晃动。上侧阶梯凸台的安装孔位与床身预设的螺纹孔坐标完全对应，建模时已同步完成孔位的同轴度校核，装配时可直接穿入紧固螺钉完成锁紧。在实际车间应用场景中，该构件主要布置在车床主轴箱与进给箱之间的走线区域，车床的控制引脚、信号线缆从主轴箱侧引出后，直接进入该构件的C形通道内，沿通道走向规整排布，

　　彻底避免线缆散落在床身内部的运动部件间隙中，杜绝车床溜板快速移动时拉扯、碾压线缆的安全隐患。结构设计阶段没有采用规则的矩形块外形，而是根据周边部件的空余空间做随形裁切，在满足自身走线、支承、导向功能的前提下，尽可能压缩零件占用的空间，把床身内部有限的腔室空间预留出更多余量给润滑管路与操纵杆件。零件的实体质量参数在建模时通过材料密度赋值完成核算，可作为选材时的重量参考，若采用铸铁材质可获得更好的减振性能，适配车床切削时的高频振动工况，若采用型钢焊接加工则可缩短单件试制周期，两种工艺路线下该三维模型的壁厚、槽腔、凸台尺寸都可直接适配，无需大幅修改结构。建模过程中所有配合面均标注明确的形位公差要求，导轨槽的两侧平行度、C形槽的轴线直线度、凸台贴合面的平面度都按照机床附件的常规精度等级设定，加工完成后可直接完成装机匹配，不需要二次修配。
