夏普双路红外测距传感组件结构

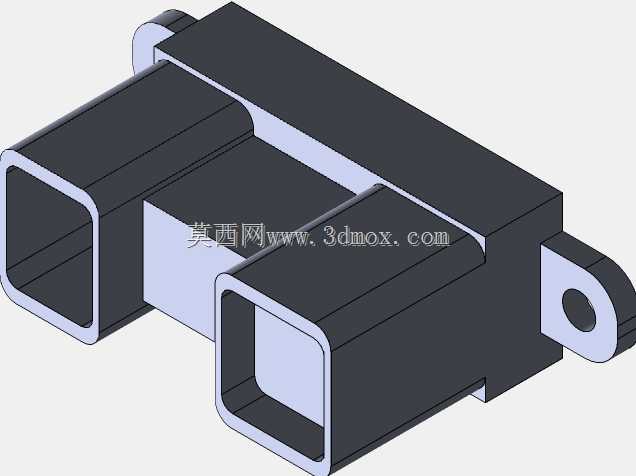

　　这套三维结构对应夏普红外距离传感器的双探头组件，常用于移动机器人避障、AGV小车周边轮廓探测、小型自动化设备的工位接近判断，也会嵌入教学实验平台、智能小车和简易门禁装置中。模型把两个独立的红外光学通道并排布置在同一壳体上，外侧保留方形光学窗口，端部设置带圆孔的安装耳，整体呈现紧凑的长方体模块形态。

　　从实际使用角度看，红外测距传感器依靠发射端发出红外光、接收端捕捉反射信号来判断目标距离，双探头布局可以在同一安装面上获得两个相邻方向或冗余的检测区域。对于结构工程师而言，建模时不能只还原外壳外观，还要把光学窗口的开口边界、探头之间的中心距、侧边安装耳的位置和孔径表达清楚。窗口区域通常对应透镜或滤光片的装配空间，壳体内部需要预留发射管、接收管、信号处理电路板以及接插连接的位置；外观上看到的深色主体可理解为遮光外壳，浅色部分为窗口、安装耳或内部支撑结构，这种分区有助于在装配时区分材料和功能区域。

　　安装边界是这类传感器选型和布局中的重点。模块两端的安装耳承担固定作用，耳片上的圆孔适合螺钉穿过，也可配合铜柱、隔离柱固定在PCB支架或设备面板上。布置时要保证两个方形窗口前方没有机械遮挡，窗口周围不宜布置高反光金属件或深色吸光结构，否则会影响红外反射路径。若安装在机器人底盘上，传感器前方应留出清洁维护空间，侧面与线束、电机、减速器等部件保持间隙，避免振动后发生干涉。双探头并列后，模块在长度方向占用空间较大，而高度和厚度相对较小，适合贴装在设备前挡板、侧围板或层架边缘。

　　设计思路上，该组件强调遮光、定位和可装配性。外壳需要把红外发射与接收光路约束在规定方向内，减少环境光和相邻探头之间的串扰；两个通道共用一个壳体，可减少零件数量，也让装配定位更加一致。方形窗口边缘的台阶在真实产品中往往用于卡装透镜、滤光片或遮光罩，模型中应保留这类止口特征，不能简单做成平面贴图。安装耳与主体之间的过渡区域需要考虑塑料件成型和受力，耳片不宜过薄，孔边到外形的距离要满足螺钉压紧和装配工具操作要求。

　　在设备功能层面，这类传感器输出的距离信号可接入控制板，用于判断前方障碍物远近、物料是否到位、门体接近位置或工作台边缘距离。双路结构相比单探头，能够覆盖更宽的检测带，也能在一定程度上降低单点误判；在机器人巡线或避障场景中，两个探头可分别对应左前、右前区域，为转向和减速提供依据。若用于固定设备，则可把它作为非接触式接近开关的补充方案，在不接触工件的情况下完成位置确认，减少机械碰撞和磨损。

　　建模表达时，外形尺寸应围绕探头间距、窗口尺寸、安装孔位和总装包络展开。主体长向尺寸决定面板开孔或支架跨度，宽度方向要容纳两列光学元件，高度方向则需覆盖电路板和接插件。安装耳向外伸出后，实际占用边界比壳体本体更宽，布局支架时不能只按主体矩形计算。线束或连接器通常从模块尾部或背面引出，三维阶段应在相邻区域预留弯曲半径，避免插头与支架螺钉冲突。

　　从维护和工艺角度看，红外窗口属于易受灰尘污染的部位，外装时应避开油污、粉尘直接喷射的位置；若设备环境较差，可在前方增加透明保护片，但保护片材料要考虑红外透过率，不能随意使用普通深色亚克力。壳体与安装板之间可通过减振垫或隔离柱降低电机振动对测距稳定性的影响。对于需要批量装配的设备，统一的安装耳孔距和明确的窗口朝向，能够让传感器在左、右、前、后多个位置复用，减少支架种类。

　　整体来看，该模型的价值不只是呈现一个电子元件外观，而是把光学检测部件在机械系统中的安装关系、空间避让和功能边界具体化。结构设计人员可据此检查面板开孔、支架孔位、探头朝向和线束空间；电气与选型人员也能通过外形包络判断它是否适合进入机器人、自动小车或检测工位。双探头并列、方形光学窗口和侧向固定耳，是这套传感组件在三维布局中最需要保留的工程特征。
