纸吸管斜口裁切打磨专用工装设备

　　这套结构针对食品级纸质饮用管端部斜切加工场景开发，核心解决直管端部斜角成型后切口毛边、端面平整度不足的问题，在饮品包装配套生产线里承担末端精整工序。日常产线换型时，操作工只需松开两侧快压锁紧件，就能沿导向滑轨调整定位挡块的轴向位置，适配不同长度来料，不用整体拆卸主机架，换型耗时控制在十分钟以内，适配中小批量多规格订单的柔性生产需求。

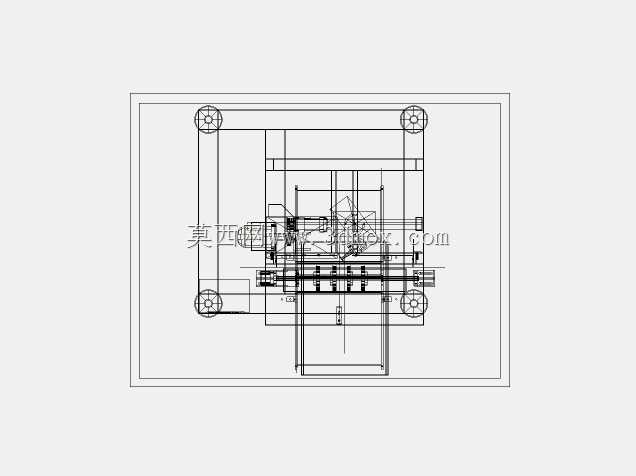

　　从整机布局来看，机架采用方管焊接框架加台面铝板的组合，四周布置四根带内螺纹的吊装立柱，既作为整机吊运支点，也用于台面防护外罩的安装固定，框架底部预留地脚安装孔，可直接锚定在车间水泥基础或者标准化铝型材工作台上，安装边界长宽控制在一米二见方以内，不需要额外做地基加固，普通包装车间即可就位。

　　裁切执行端采用对角布置的双刃切刀模组，切刀安装面预留腰型调节槽，装配时可以通过塞尺调整两片切刀的咬合间隙，针对不同壁厚的纸管，间隙控制在0.05到0.15毫米区间，避免切斜过程中出现纸层压溃、端面起皱的缺陷。切刀后方串联打磨工位，打磨轮采用弹性砂面结构，进给方向和纸管轴向呈45度夹角，裁切完成的工件随夹持工位平移到打磨位，砂轮轻触斜切口边缘，把裁切产生的纸毛、翘边打磨顺滑，保证吸管端部插入饮品封口膜时不会带起纸屑，满足食品包装的卫生要求。

　　工件夹持部分采用上下对合的仿形槽夹具，槽体内衬软质硅胶垫，夹紧力通过调压阀控制，既可以牢牢固定纸管防止裁切时窜动，又不会把薄壁纸管夹扁变形。夹具的开合由侧边凸轮机构驱动，动作行程经过限位块硬限位，开合角度刚好满足人工上下料的操作空间，不会和周边切刀、打磨轮发生运动干涉。

　　传动路线的设计走短链路思路，主驱动电机布置在机架下层台面，通过同步带把动力传递到裁切主轴和打磨轮轴，同步带张紧轮做了偏心可调结构，后期维护时松开锁紧螺母就能调整皮带张紧度，不需要拆解周边护罩。工位之间的移送采用直线导轨承载，移送气缸两端带缓冲节流阀，工位切换时运行平稳，没有硬冲击，长期运行也不会出现定位偏移。

　　气路元件全部集中安装在机架后侧的安装板上，电磁阀、调压阀、油雾器按气流顺序排布，每一路气管都对应标注夹持、裁切、打磨、移送的功能标识，现场运维人员排查故障时可以快速对应回路。电气控制箱嵌装在机架侧方，操作面板高度适配站立操作，启停、急停、手动调试按钮分区布置，调试模式下可以单独控制每个动作单步运行，方便新机型试生产时逐步核对动作逻辑。

　　设计过程中特意把所有和纸屑接触的工位都做了敞口朝下的排屑斜面，裁切打磨产生的细碎纸屑会顺着斜面落到机架下方的集屑抽屉里，每班生产结束后抽出抽屉即可清理，不会在设备缝隙里堆积残留，符合食品加工区域的清洁要求。设备适配的纸管直径覆盖6毫米到12毫米，来料长度适配区间190毫米到240毫米，基本覆盖当前市售常规直饮纸吸管、奶茶粗吸管的主流规格，不需要更换核心主机部件，仅更换对应口径的仿形夹具垫块即可完成全规格切换。

　　整机的安全防护边界也做了充分考量，裁切和打磨的运动区域外围安装透明亚克力护罩，护罩开门处联动安全限位开关，护罩打开时设备自动切断运行动力，避免调试清理过程中发生误动作伤害。所有外露的旋转轴端都加装了防护端盖，没有突出的螺栓、轴头，防止操作人员衣物勾挂。
