CA6140车床专用异形连接支座结构

　　这款异形支撑构件是CA6140普通卧式车床配套改造场景下的专用连接支座，在车床的工装加装、辅助机构拓展作业中承担跨部件衔接与载荷传递的核心作用。普通卧式车床在完成定制化工装升级时，经常需要在溜板箱侧方、床身中段预留安装位加装行程限位组件、冷却管路固定座或者小型检测传感器支架，原厂预留的安装接口多为标准化平面螺孔，无法直接匹配外购辅助组件的异形对接轮廓，这款支座正是为填补该适配缺口设计。

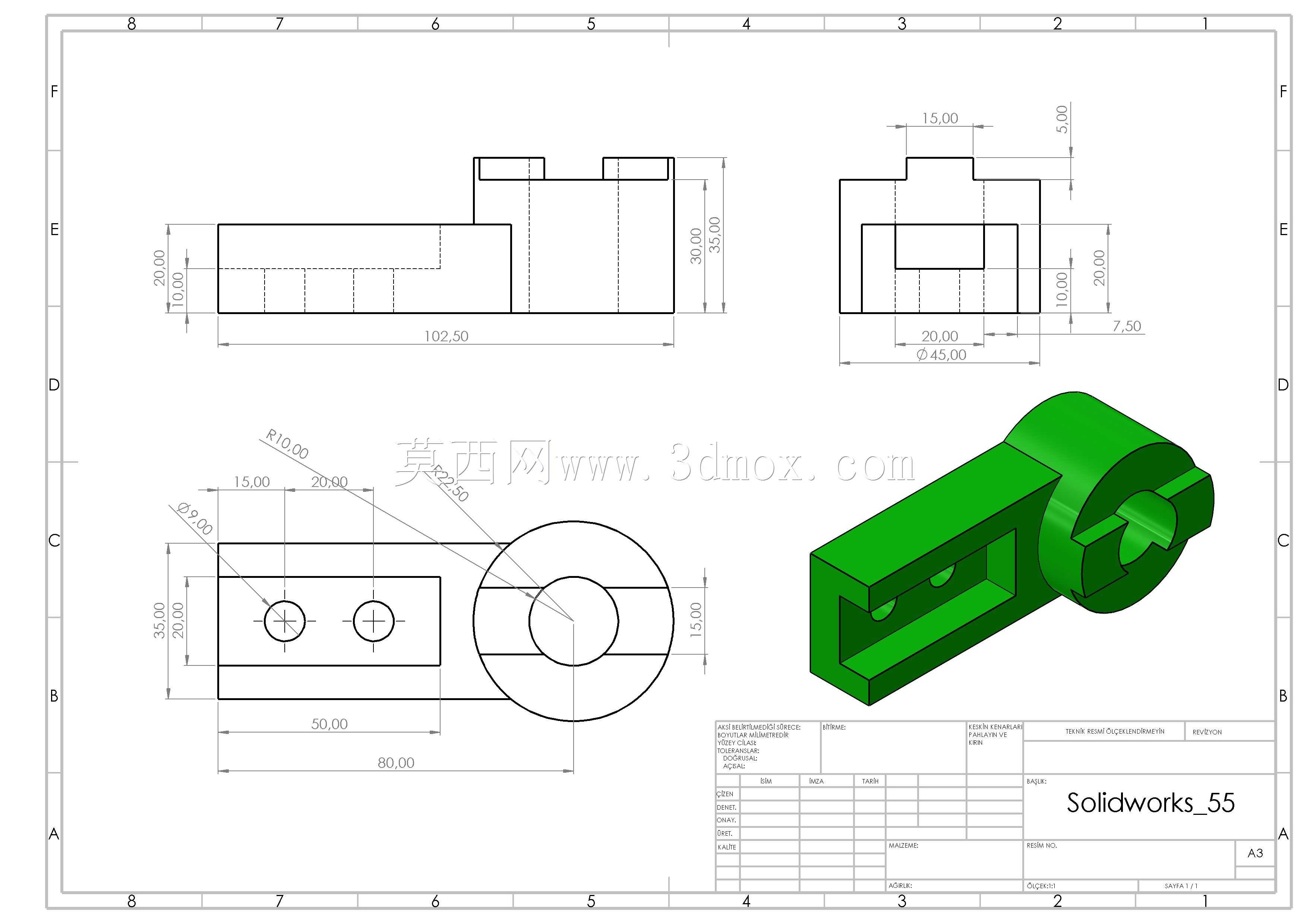

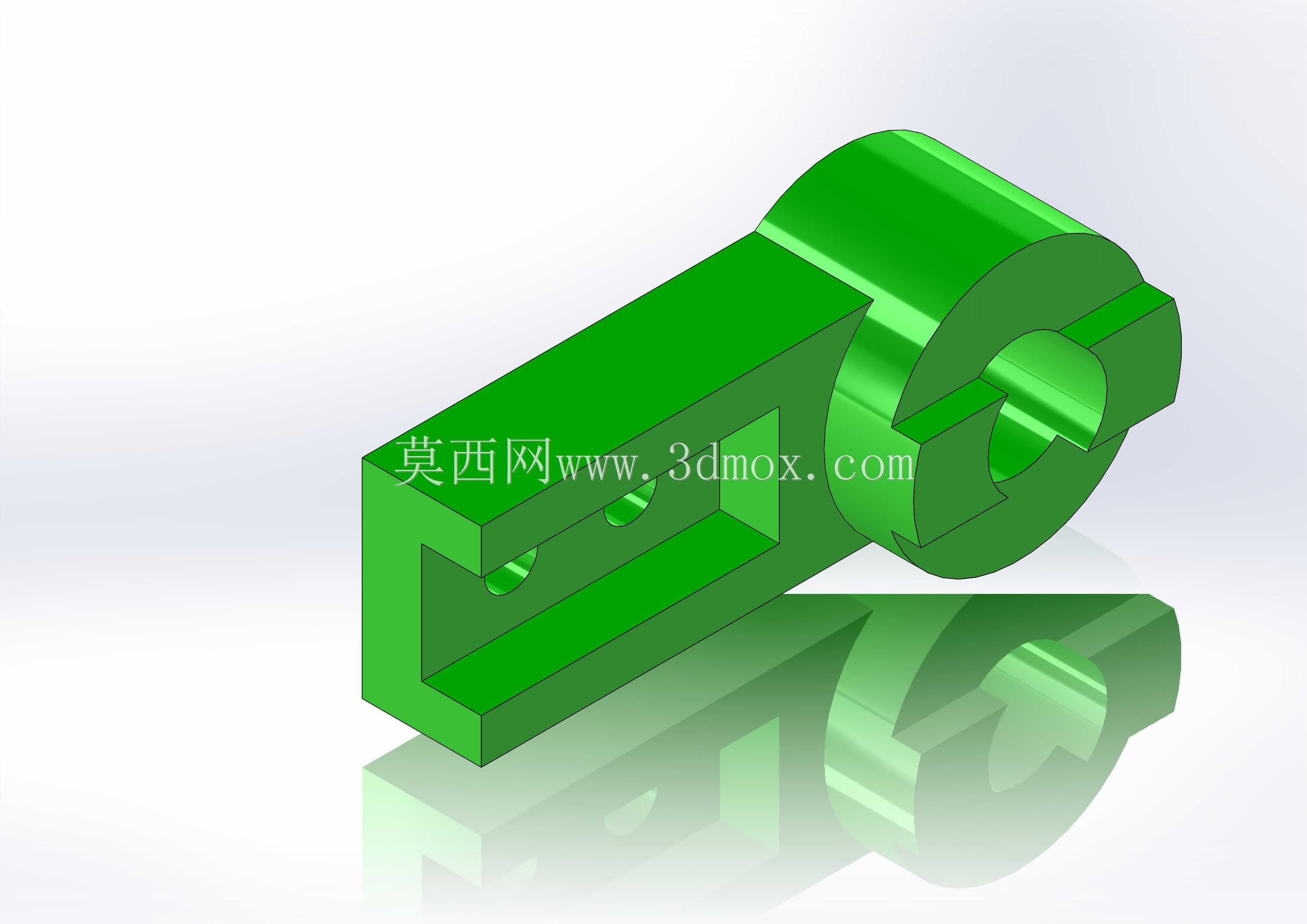

　　从结构功能拆分来看，构件一端为带同轴通孔的圆柱铰接端，通孔贯穿整个圆柱段，加工时可直接穿入铰接销轴，和车床侧装的摆杆类辅助部件形成转动副，铰接端外圆预留的环形卡槽可嵌入轴用挡圈，限制销轴轴向窜动，避免车床运行过程中销轴受振动松脱。构件另一端为带中空型腔的矩形安装座，型腔为通槽结构，既可以大幅降低构件整体自重，减少车床溜板移动时的附加惯量，也能容纳对接部件的嵌入段，安装座的上下平面均预留了沉头螺钉过孔，可直接通过内六角螺钉固定在车床床身的预留安装基面上，沉孔设计能让螺钉头部完全没入构件平面，不会突出表面干涉周边部件的运动轨迹。

　　设计阶段首先锚定的约束是CA6140车床床身侧方的安装边界：床身侧壁安装面的可用宽度为120mm，相邻进给手柄的摆动余量为35mm，因此矩形安装座的整体宽度控制在95mm以内，圆柱铰接端的外圆直径设为60mm，铰接端中心距离安装座底面的高度为70mm，完全避开手柄的摆动包络范围，不会出现操作手柄时磕碰支座的问题。构件整体轴向长度控制在160mm，安装后向外伸出的距离不超过床身外侧护罩的轮廓线，不会额外占用车床周边的操作空间，操作人员装卸工件、更换车刀时不会被突出的支座剐蹭。

　　结构细节上，矩形安装座的中空槽内壁做了2mm的圆角过渡，避免槽体尖角处出现应力集中，车床运行时床身自身的切削振动、溜板往复移动的冲击载荷传递到支座时，圆角位置不会因长期交变载荷产生裂纹。铰接端的通孔和圆柱外圆采用同轴度0.02mm的公差设计，穿入销轴后摆杆的转动间隙控制在0.05mm以内，保证配套辅助机构的动作精度，不会因铰接间隙过大出现定位偏差。安装座的底面做了铣削精加工，平面度控制在0.03mm以内，和床身安装基面贴合时接触面积超过90%，螺钉锁紧后支座不会出现安装倾斜，铰接孔的中心高度误差可控制在0.1mm以内，无需额外加装调整垫片即可满足配套机构的对位要求。

　　实际装配使用时，先将支座矩形端的沉孔对准床身基面的预加工螺孔，穿入M8内六角螺钉按对角顺序分次锁紧，锁紧过程中通过百分表打表检测铰接端外圆的径向跳动，确认支座无安装偏移后，再将配套摆杆的对接端套入铰接端的同轴通孔，穿入销轴后在两端卡槽装入轴用挡圈，最后在摆杆和支座的贴合面之间注入少量润滑脂，即可完成整套辅助机构的连接。日常车床切削作业中，该支座可稳定传递摆杆的往复作用力，无论是限位机构的触碰载荷还是冷却管路的拖拽载荷，都能通过矩形安装座均匀分散到床身基面上，不会出现局部应力过大导致的支座变形。中空型腔的设计同时预留了走线空间，配套传感器的信号线可直接从槽内穿过，沿床身布线槽规整收纳，避免线缆外露被切屑刮破、被切削液浸泡老化。针对车床加工时的铸铁切屑飞溅场景，支座所有外露棱边均做了倒角处理，没有容易积存切屑的窄缝死角，日常清理时用压缩空气即可直接吹走表面附着的切屑，维护清理难度极低。
