AmazfitNeo智能手表便携充电座结构

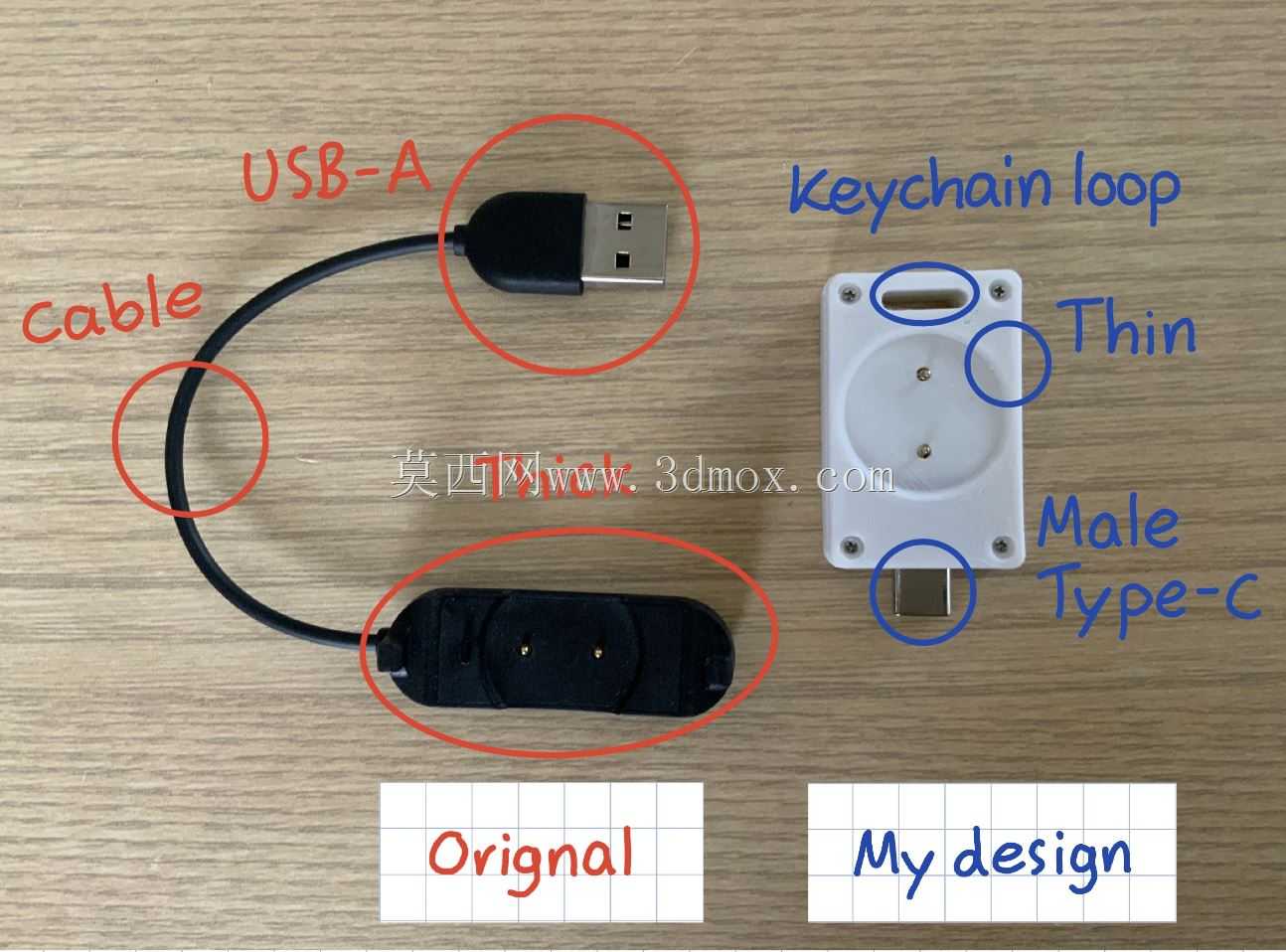

　　这套结构围绕Amazfit Neo智能手表的日常补电场景展开，把原有分体长线充电器重新整理成可随身携带的小型充电座，重点解决外出、通勤、办公桌面和差旅场景中充电线缠绕、接头裸露、配件不易收纳的问题。原始充电方案由USB-A输入端、柔性线缆和带两个磁吸触点的充电端头组成，使用时需要找固定电源或充电宝，线缆自然弯曲后容易与钥匙、耳机线、背包织带缠绕；充电端头长期裸露在外，触点面也容易被金属碎屑、汗渍或灰尘污染。重新设计后的充电座将充电触点模块、Type-C公头和外壳整合在一个薄型方块内，背面保留手表对位的圆形浅凹区域，两个充电触点位于凹面中心，手表背部贴合后即可通过磁吸和触点对位完成供电。

　　从结构边界看，外壳采用近似方形的薄盒布局，四角设置螺钉柱，用于上下壳锁紧和内部电路板固定；壳体厚度控制在便携件范围内，既能够容纳充电触点弹针、Type-C接头和转接电路板，又不会在口袋或钥匙串中形成明显凸起。壳体一侧伸出Male Type-C公头，使用时可直接插入充电宝、笔记本电脑、车载充电口或墙插转换器，不再依赖原有整根线缆；公头根部做局部加厚和限位台阶，避免插入时侧向掰动造成焊盘受力。壳体上端设置钥匙链挂孔，孔位采用长圆形贯通结构，边缘保留足够壁厚，可穿入钥匙环、挂绳或快挂扣；挂孔与Type-C接头、触点区域错开布置，挂接状态下不会遮挡插接头，也不会磨损手表贴合面。

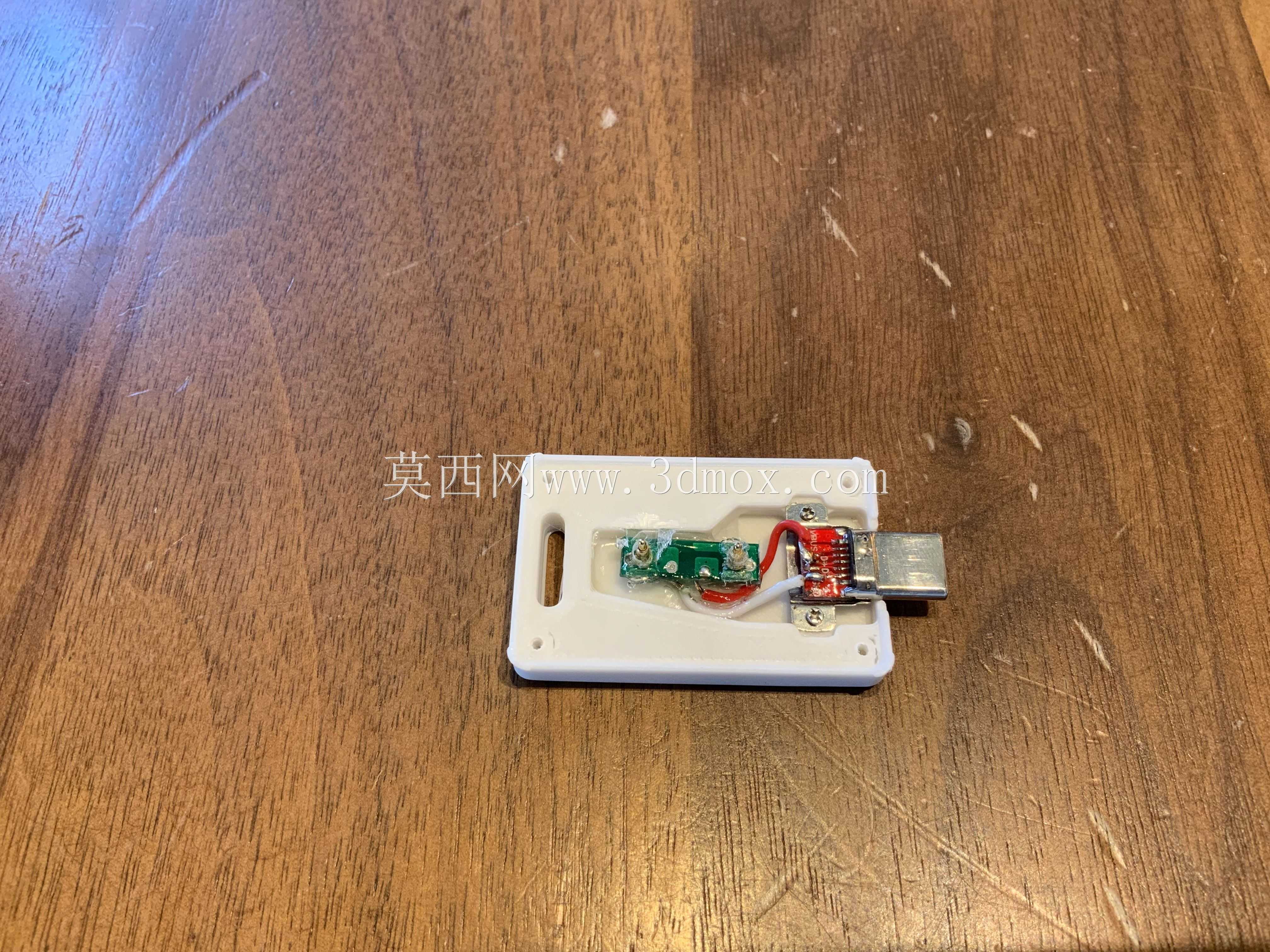

　　内部腔体的修改是本次结构设计的核心。原方案的充电端头需要通过线缆连接到USB-A端口，线缆在端头处存在弯折半径和拉脱风险；新结构把电路板直接布置在壳体内，Type-C公头与触点弹针之间通过PCB走线完成连接，因此腔体需要围绕板边、焊点高度、弹针尾部和定位柱进行避让。建模时先确定手表背部圆形贴合区的中心位置，再反向布置两个充电触点的间距和凸出高度，确保触点既能可靠压接到手表充电极，又不会因顶起量过大造成手表放置不稳。壳体内部设置螺钉柱、肋板和电路板限位边，肋板不追求满布，而是在Type-C根部、触点背面和四角螺钉位附近加强，既控制壳体收缩变形，也为装配时的压合提供支撑。

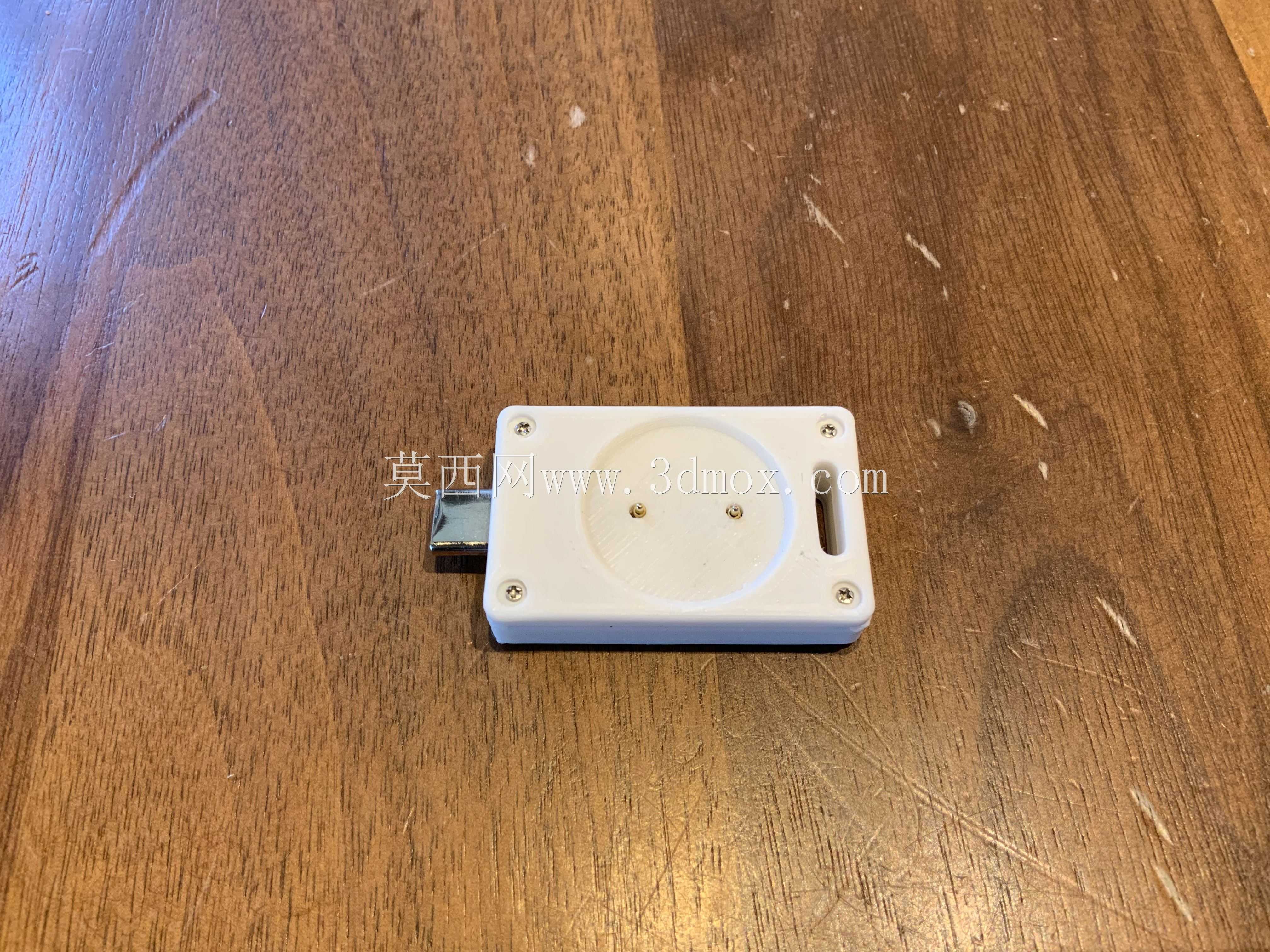

　　外形上，充电座正面保持平整薄型轮廓，侧边在Type-C出口处做收窄过渡，使插头插入主机后受力线更靠近壳体中心；钥匙挂孔位于壳体端部，孔周材料连续承载，悬挂时拉力通过上壳和下壳的结合面分散到四角连接位。背面圆形浅凹不仅提示手表放置位置，也能限制手表在充电过程中轻微滑移；凹面深度较浅，便于手表单手放取，同时避免积水和灰尘积存。原线缆和USB-A端头在方案中作为对照结构保留，用于核对触点位置、充电端头外形和手表贴合姿态；新设计并未简单复制原端头外形，而是将其功能压缩到无长线的独立座体中。

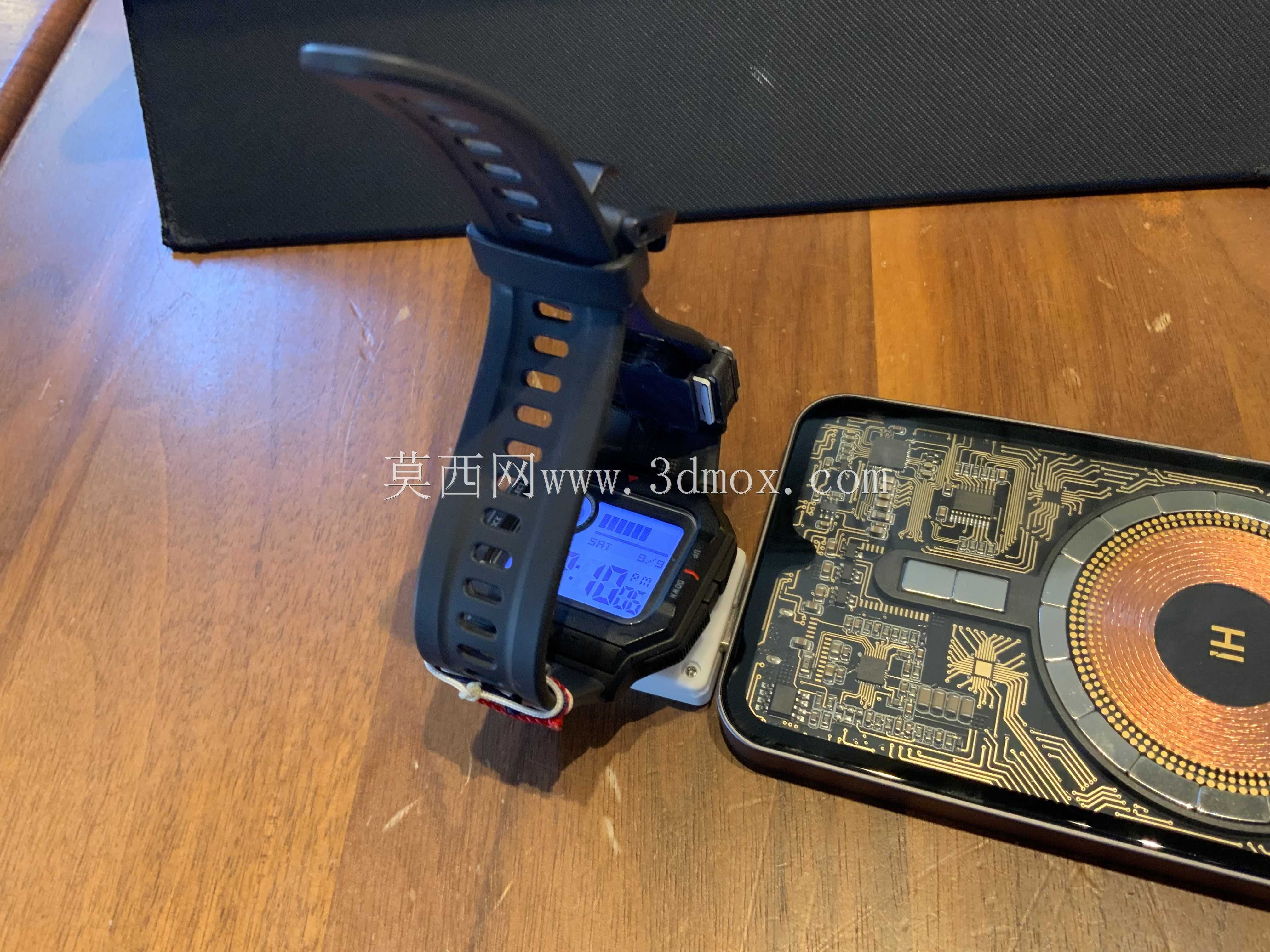

　　实际使用时，充电座可通过Type-C端直接取电，手表背部对准圆形区域即可充电；不需要充电时，它可作为钥匙串附件携带，触点面由外壳凹位保护，Type-C公头则通过根部台阶和壳体厚度承担插拔载荷。结构建模需要重点检查三类干涉：一是Type-C公头插入母座后，壳体端面与母座设备外壳之间的间隙；二是钥匙环受拉时，挂孔周边与上下壳螺钉柱的壁厚是否连续；三是手表放入凹面后，触点压缩量、手表背面弧面和壳体平面之间是否存在局部硬接触。通过这些边界控制，该结构在保留原有充电功能的基础上，把长线配件转化为薄型、可悬挂、可直接插接的便携充电部件。
