CA6140车床下部枢轴专用连接螺栓

　　该零件为CA6140普通卧式车床下部枢轴部位配套的专用连接螺栓，属于机床进给与床身支撑铰接区域的关键受力紧固件，主要承担枢轴转动副的轴向限位、径向载荷传递以及铰接面贴合压紧功能，在车床长期切削振动、溜板往复移动、工件装夹偏载的工况下维持枢轴组件的装配位置精度，避免铰接部位出现窜动、松脱或异常磨损。

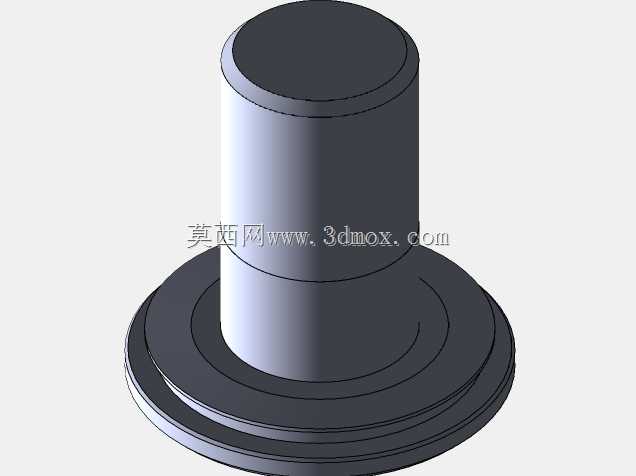

　　从实际装配场景来看，这类螺栓安装在车床下部靠近床身导轨与溜板箱铰接的枢轴端部，安装空间受限，周边紧邻润滑管路、进给传动杆与防护盖板，因此零件外形采用带大直径法兰承压盘的阶梯轴式结构，而非普通外六角螺栓。下部的多层阶梯法兰盘直接贴合枢轴座端面，承压面积远大于标准螺栓头，能够把锁紧预紧力均匀分散到铸铁枢轴座的接触面上，防止局部压陷；法兰盘上的环形台阶既可以在装配时起到径向对中导向作用，也能与枢轴端的沉孔形成止口配合，限制螺栓自身的径向偏移。上部为光滑圆柱轴段，顶端做小倒角处理，装配时可顺利穿入枢轴孔，避免刮伤孔壁。

　　设计思路上，该零件优先保证受力可靠性与装配工艺性。由于枢轴部位既要允许相关铰接件小幅转动，又要承受持续的切削冲击，螺栓主体采用整根回转体结构，没有外六角等突出扳拧部位，外形连续无应力集中尖角，所有台阶过渡处均设置圆角，从根源上降低交变载荷下的断裂风险。大法兰盘的厚度经过匹配，能够承受足够的预紧力矩而不发生翘曲；多层环形台阶一方面适配枢轴座不同直径的沉孔层级，另一方面可在拆卸时提供施力支点，方便从铰接孔中顶出。圆柱轴段的直径与枢轴安装孔保持小间隙配合，既保证穿装顺畅，又能在法兰压紧后辅助承担部分横向剪切力，减少螺栓杆部的单侧受载。

　　外形尺寸与安装边界方面，零件整体为同轴回转体，总高度由枢轴孔深度、垫圈间隙与锁紧空间共同决定，上部圆柱轴段长度覆盖枢轴孔的贯穿行程，下端法兰盘外径明显大于轴径，多层台阶逐级向外扩展，最外层法兰边缘不超出枢轴座端面的安装轮廓，装配后不会与周边往复运动的溜板部件发生运动干涉。顶端倒角引导轴段进入孔位，法兰下端面为精加工贴合面，保证与枢轴座端面全面接触，锁紧后铰接副无轴向间隙。在整机维护中，该螺栓属于车床下部枢轴更换维修的专用配件，拆装时无需改动周边传动部件，只需对准枢轴孔穿入、压紧法兰端面即可完成定位，能够快速恢复下部枢轴的连接刚度，保障车床溜板运动与床身支撑的稳定性。
