多层阶梯式立柱支撑堆叠置物架结构

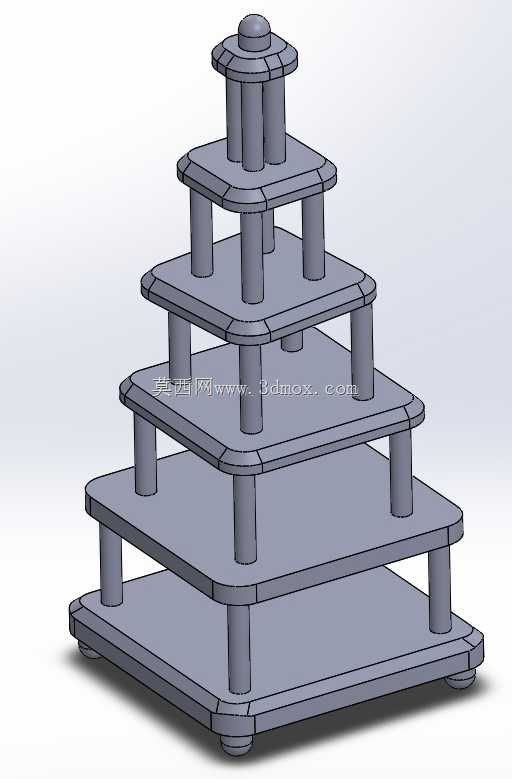

　　该结构采用自下而上逐层收窄的阶梯式堆叠布局，整体由六块轮廓尺寸逐级递减的方形层板与多根垂直支撑立柱组合而成，最底层为承载基座，向上每一层的平面外轮廓均小于下层，形成稳定的金字塔式受力形态，顶层设置带圆形凸台的封盖结构，底层基座四角配置可调支撑脚，可在不平整安装面完成水平调平。

　　从实际工程应用场景来看，这类分层支撑结构可适配多种工况：在小型物料分拣工位中，可作为不同规格零件的分层暂存架，每层独立承载对应工序的待加工件，避免不同批次物料混放；在实验室检测场景下，可放置不同重量的试样容器，下层承载大质量重载试样，上层放置轻量小型检具，利用阶梯收窄的形态让各层取放操作互不遮挡；在小型设备的外围防护搭建中，也可作为分层走线架，将动力线缆、信号线缆分区域布设，减少线缆交叉干扰。

　　结构设计思路优先考虑组装便捷性与受力合理性：所有层板均采用统一的边角圆角过渡处理，既避免尖锐棱边造成操作划伤，也降低了板材边角的应力集中系数；支撑立柱采用等直径圆柱结构，立柱与层板的连接位置均布置在层板靠近边角的区域，每根立柱的上下端面分别与相邻两层板的对应安装位贴合，垂直方向的载荷可通过立柱直接沿轴向传递，避免层板出现大跨度悬臂受力。层板上预留的立柱安装位采用沉孔定位设计，组装时仅需将立柱两端对准对应层板的定位孔即可完成对位，无需复杂工装辅助，单人即可完成逐层堆叠组装，拆解后所有零件均可平铺收纳，运输占用空间远小于整体焊接式货架。

　　受力层面，底层基座的轮廓尺寸最大，支撑立柱的分布间距也最宽，可为整体提供最大的支撑跨距，抵抗侧向倾覆的能力最强；向上每层的立柱分布间距随层板尺寸同步缩小，整体重心随高度升高逐步向中心收拢，即使上层放置偏载物料，整体的抗倾覆安全系数也能满足常规工位使用要求。立柱的数量随层位高度适配：底层与下层板之间布置4根主支撑立柱，中间各层根据层板跨度补充辅助立柱，避免层板在均布载荷下出现中部挠曲变形；顶层封盖下方的短立柱仅需承担顶层小载荷，采用更小的分布间距即可满足刚性要求。

　　安装边界方面，整体结构的最大外轮廓由底层基座的长宽尺寸决定，安装时仅需预留底层基座长宽各向外延伸50mm的操作空间，即可完成支撑脚调平与层板对位操作；层间垂直间距根据使用需求可通过更换不同长度的立柱进行调整，若需要放置更高的工件，可替换为更长的立柱扩大层间净空，若仅存放薄型零件则可使用短立柱压缩整体高度，适配不同车间的层高限制。所有配合面均采用平面贴合设计，无复杂卡扣或焊接结构，零件加工仅需完成板材切割、孔位加工与圆柱料裁切即可，制造成本低，备件替换方便，单根立柱或单块层板出现磨损时可单独更换，无需整体报废。

　　该结构的功能特性还体现在拓展性上：层板表面预留的阵列安装孔可额外加装分隔挡板、物料标签座或小型走线槽，阶梯式的外露层边也方便操作人员从任意侧方观察各层物料存放状态，无需俯身即可快速识别上层物料，在频繁取放小件物料的工位中能有效减少操作动作幅度，提升工位整理效率。
