乐高式四向交叉块构建基板

　　这块四向交叉块构建基板面向积木式快速搭建场景，主要用于小型机械原型、工装夹具底座、教学实验平台以及自动化小装置的底层支撑。它不是单纯的装饰平板，而是把标准凸点连接、方向转换和模块化扩展整合在同一块板面上，使横向、纵向以及斜向布置的积木件能够在交汇处稳定衔接。现场使用时，操作者可以把它铺在工作台、机架台面或演示区域上，先确定主搭建方向，再利用四个边缘和中部的凸点阵列布置梁、支架、传感器座、导轨片段或定位块。对于需要反复调整布局的验证项目，这种基板能够减少临时钻孔、粘接和返工，零件拆换后仍可保持定位基准。

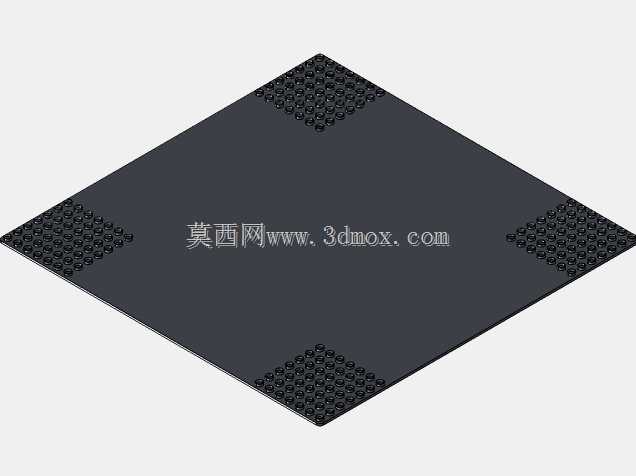

　　基板外形接近方形，工程标注尺寸约为250mm×250mm，折合约10in×10in，边界规整，便于多块板并排拼接。板体采用薄板式结构，主体承载面保持连续，四个方向的凸点组按交叉关系布置，边缘区域留出可与相邻积木咬合的点阵。建模时需要重点控制凸点中心距、凸点高度、板面厚度和边缘干涉量。凸点不是孤立装饰，而是承担定位与卡扣作用：积木件压入后，依靠材料弹性和凸点侧壁摩擦形成约束，轻微侧向力下不会滑移，拆卸时又能通过撬起或直接拔取完成分离。

　　从结构思路看，设计把大面积平板与局部实心凸台结合在一起。平板部分提供平面度和铺放稳定性，凸点阵列提供重复定位接口，四角和四边的点阵则承担方向扩展。若把基板用于3D打印试制，切片时应关注底层附着、顶层封闭和凸点填充。底面与平台接触面积大，首层需要保证均匀贴合；凸点属于细小特征，冷却收缩后尺寸偏差会直接影响插拔手感。工程实践中可在不改变外观接口的前提下，对凸点根部做微小圆角，以降低应力集中；板面内部可采用适中填充，既控制重量，也避免按压时产生明显凹陷。

　　打印参数的选择要服从功能验证。较高的基板轮廓会增加成型时间，因此在试制阶段可先切出局部条带，检查凸点与所用积木块的配合松紧。若配合过紧，凸点侧壁会产生白痕或导致拆卸困难；若配合过松，搭建后的支架在受振时容易错位。比较稳妥的方式是先验证一小段凸点阵列，再根据材料收缩率修正直径和间距。PLA材料成型方便、尺寸稳定，适合教学展示和轻载原型；若装置需要承受更高温度或频繁拆装，可换用韧性更好的材料，但应重新评估凸点回弹和卡扣保持力。

　　在机械设计场景中，这类基板常被用作低成本定位平台。比如在小型流水线演示台上，可将挡料片、光电开关支架、限位块和导向条直接插装在板面上，快速验证物料流向；在实验室里，它可以承载微型推杆、凸轮机构或连杆模型，使学生观察运动副布置；在工装开发前期，也可用它摆出夹具雏形，确认夹紧点和操作空间后再加工金属底板。四向交叉的价值在于打破单一方向铺砖限制，当机构需要从X向、Y向或45度方向接入时，不必额外增加转接块，板面上的凸点组就能提供安装基础。

　　安装边界方面，基板平放时主要承受竖直压力和积木件传来的局部弯矩，板面不宜作为重载横梁使用。若上方安装较重的执行器，应在受力点下方增加支撑脚、框架或把基板固定到更刚性的台面上。固定方式可选择边缘压条、螺钉压板或底部托架，不建议直接在密集凸点区域随意开孔，否则会破坏连续拼装面。多板扩展时，应让相邻板的凸点阵列保持同一基准线，接缝处避免承受主要弯曲载荷；若需要更高的拼接精度，可在板底增加定位销或连接梁。

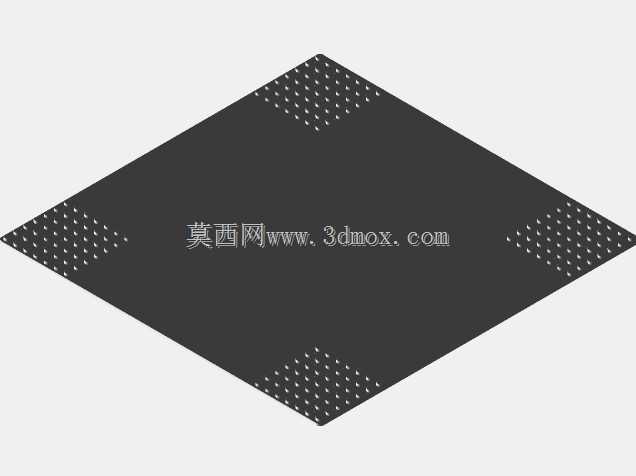

　　建模时还应考虑凸点区域与空白区域的视觉区分。图纸中板面中央保留较大平整区，便于放置机构主体；四周边缘分布点阵，用于积木咬合和方向延展。这种布局让基板既能作为底板，又能作为路口式转换件：杆件从一个方向进入，在板面上交叉、转向或叠层后再延伸出去。对于结构工程师来说，真正需要校核的是凸点保持力、板面翘曲、边缘卡扣寿命以及多次拆装后的磨损。把这些细节处理好，基板就能从普通拼装平板变成可重复使用的机械原型搭建接口。
