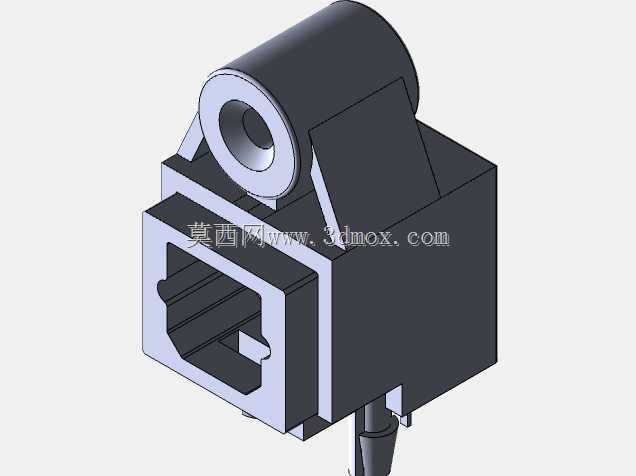

光纤音频Toslink接收连接器结构

　　该结构对应板载式光纤音频接收连接器，主要用于消费音频设备、数字解码板、功放主板、电视主板、声卡及工业光通信接口中，承担塑料光纤端面定位、光路对准、信号接收和外部插头锁紧的作用。模型把光学接收端、插头容纳腔、PCB固定引脚和外壳防护体作为一个整体表达，能够直接用于设备主板布局校核、外壳开孔检查、接插件干涉分析以及装配流程确认。

　　从实际使用看，Toslink接口通常布置在电路板边缘，设备后壳或侧壳需要预留矩形插入口。连接器前部的方形腔体用于容纳光纤插头，腔体内侧轮廓对插头进入方向进行约束，避免插头偏斜造成光纤轴线错位；上部圆筒区域对应光学接收通道，其中心孔与插头光纤端面保持同轴关系，使光信号能够沿较短、稳定的路径进入接收元件。建模时将圆筒、支架和基座之间的过渡区域连续表达，有利于观察光路周围的遮挡关系，也便于在整机结构中判断是否需要增加防尘盖、遮光筋或屏蔽结构。

　　外形边界方面，主体由下部近似矩形座体、前部插接口、上部圆柱形光通道以及底部插装引脚组成。下部座体是主要承载结构，宽度和深度决定电路板上的占用面积；上部圆柱相对座体向后上方布置，会在Z向形成较高轮廓，因此在薄型设备中需要重点核对其与上壳、屏蔽罩、散热片之间的距离。前部接口伸出方向应与设备外壳开孔对齐，插头插入后不能被外壳边缘顶住；底部引脚用于穿板焊接，建模时保留引脚位置和伸出长度，可帮助结构工程师确认PCB孔位、焊盘间距、波峰焊空间以及板底净高。

　　设计思路上，这类连接器不是单纯的外观件，而是光、机、板三者协同的接口件。机械部分需要提供插头导向、插入限位、保持力和防误插特征；光学部分需要控制接收孔轴线、端面距离和环境杂散光影响；板级部分则要满足自动插装、焊接固定和后期维修更换。模型中前部开口的阶梯形轮廓可用于检查插头壳体是否完全进入，侧壁厚度可反映成型时的材料填充和强度余量；上部圆筒与座体之间的斜向支撑面能够提高悬臂区域刚度，减少插拔时产生的晃动。若在整机中频繁插拔，接口周围还应保留足够手指操作空间，外壳开孔边缘不宜压迫连接器本体。

　　在设备选型和结构布置时，应先根据PCB边缘距离确定连接器朝向，再根据主板上方器件高度核对圆柱接收端的空间。若连接器靠近金属屏蔽罩，需要确认屏蔽罩折弯边不会遮挡插头；若靠近RCA、同轴、HDMI等相邻接口，则要检查多个插头同时插入时的干涉情况。底部引脚周围应避免布置过高元件，板背面也要预留焊接和清洗空间。对于自动化装配场景，连接器本体顶部和侧面可作为吸嘴或夹具参考面，模型外形完整后可进一步评估供料管、吸持位置和视觉识别特征。

　　该三维结构把接口内腔、外部壳体、光通道和安装引脚集中呈现，适合在数字音频设备开发阶段进行空间匹配。工程师可据此调整外壳开孔尺寸、PCB布局、接口间距和遮光结构，也可在样机装配前模拟光纤插头插入路径，提前发现插头与壳体、连接器与主板器件、引脚与板孔之间的冲突，从而减少后期打样返工。
