JGB37-545直流行星减速齿轮电机

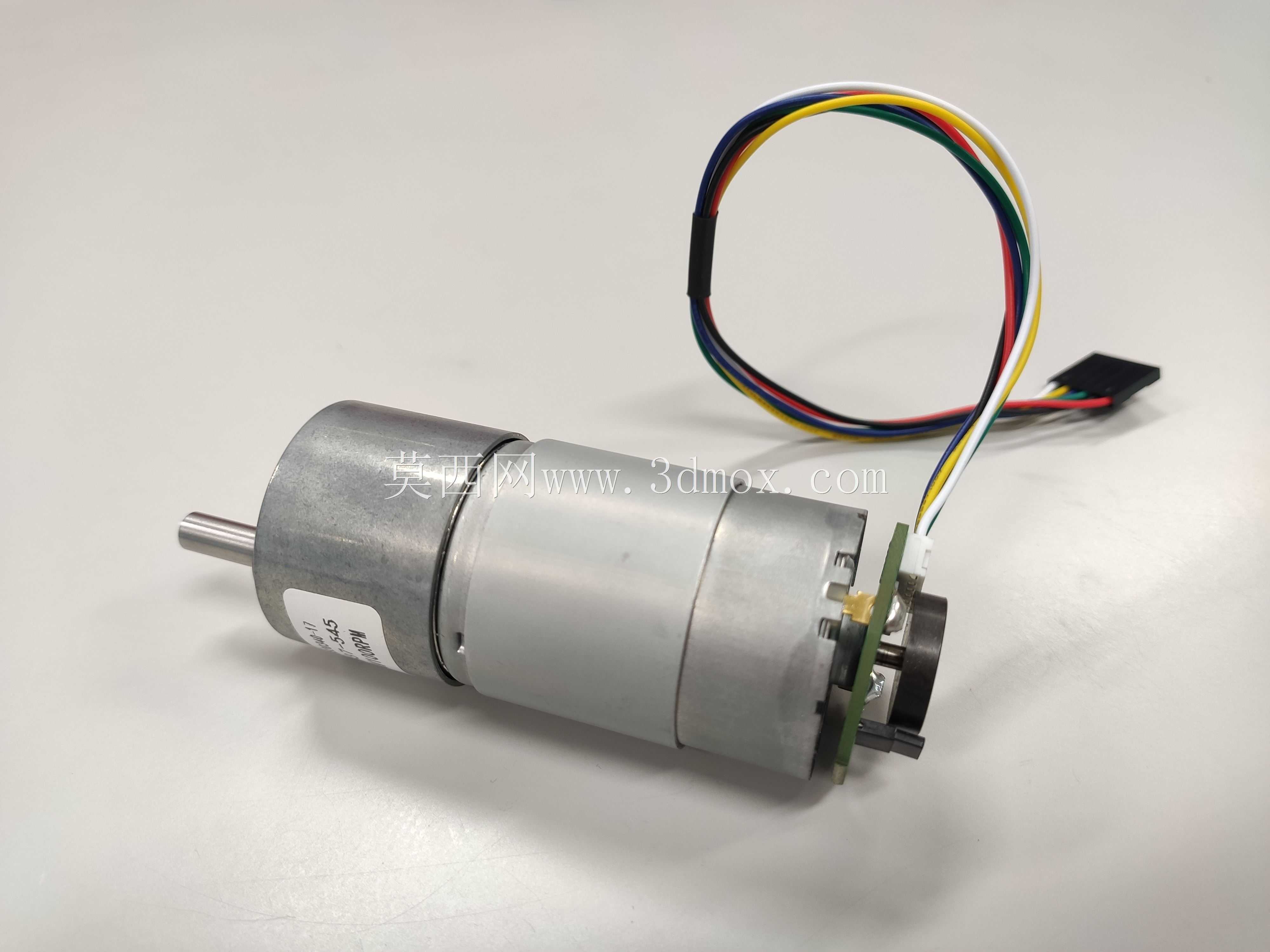

　　该齿轮电机为JGB37_545规格的集成式直流减速驱动单元，将545型有刷直流电机本体、行星齿轮减速箱、输出轴端与后端编码器反馈组件整合为同轴圆柱结构，在小型自动化执行机构中应用十分广泛。从实际选型场景看，这类电机常布置在智能小车驱动轮、小型输送带辊筒、自动门锁推拉机构、医疗设备微量进给滑台、家用智能厨电执行端以及教学类机器人关节中，需要在有限径向空间内获得较低输出转速与较大输出扭矩，同时依靠后端码盘反馈转速、位置信号，实现闭环调速与定点停位。

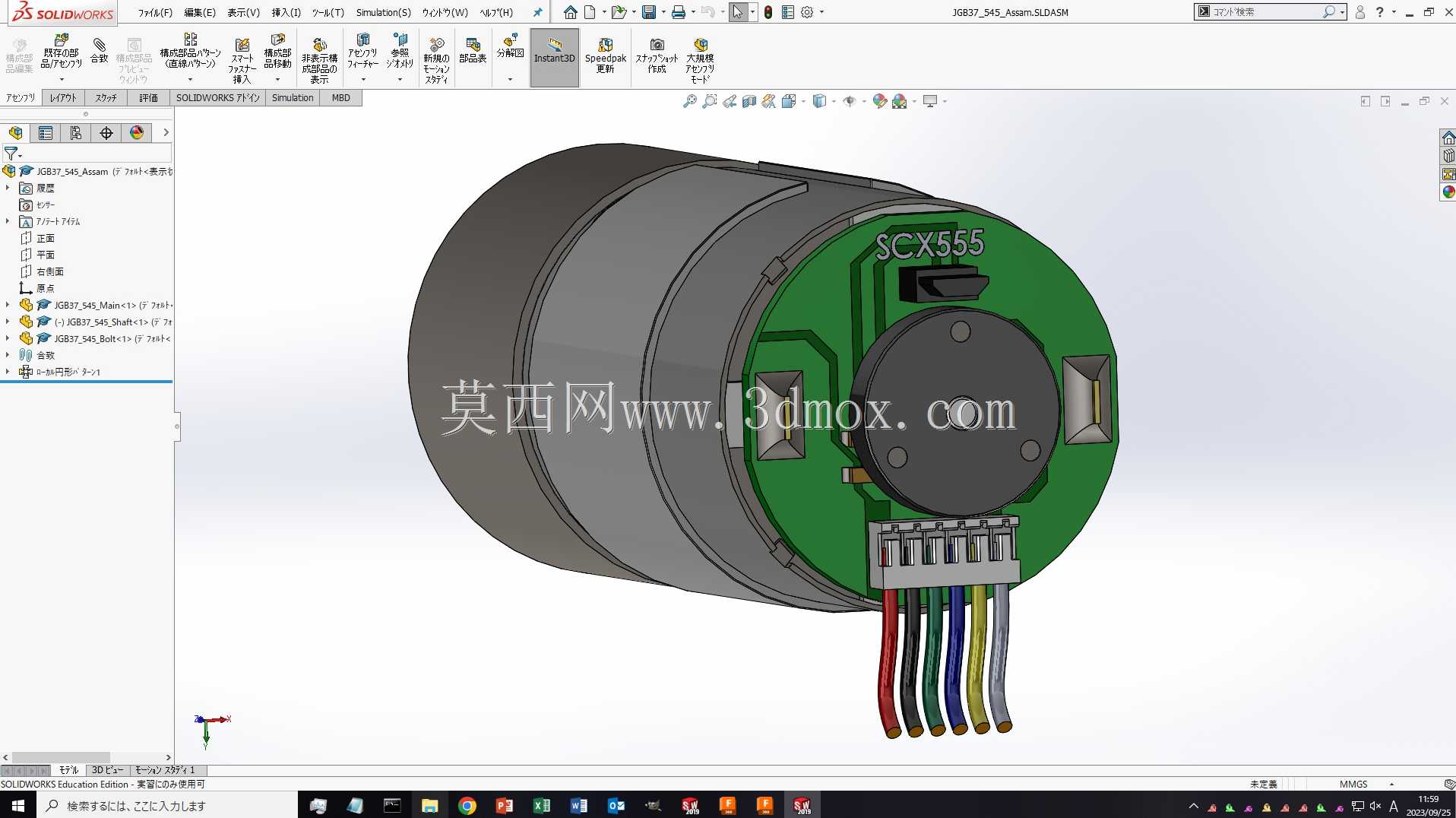

　　建模时先按同轴装配关系拆分三段主体：前端减速箱壳体采用直径37mm的圆柱金属外壳，输出轴从端盖中心伸出，轴径与轴长需匹配联轴器、驱动轮或同步带轮的安装孔位；中段为545电机的圆筒机壳，表面保留标签贴合平面与壳体压合接缝；后端则布置绿色PCB编码板、霍尔元件、码盘与出线护套。多色线束从尾部侧向引出，包含电机供电线与编码器信号线，走线弯曲半径在布局校核中需要预留，避免装配后与周边支架发生干涉。

　　设计思路上，行星减速级被封闭在金属齿轮箱内，可把电机本体的高转速降低到执行端所需区间，并提升输出扭矩；同轴布置使整机受力沿轴线传递，侧向载荷较小，适合通过前端面螺纹孔或圆柱夹持座固定。安装边界方面，37mm外径决定了夹持支架的抱箍内径，前端输出轴的伸出长度、键扁位或光轴直径直接影响连接件选型；尾部编码器板和线束又要求后方保留插拔与弯折空间，不能紧贴设备壁板。

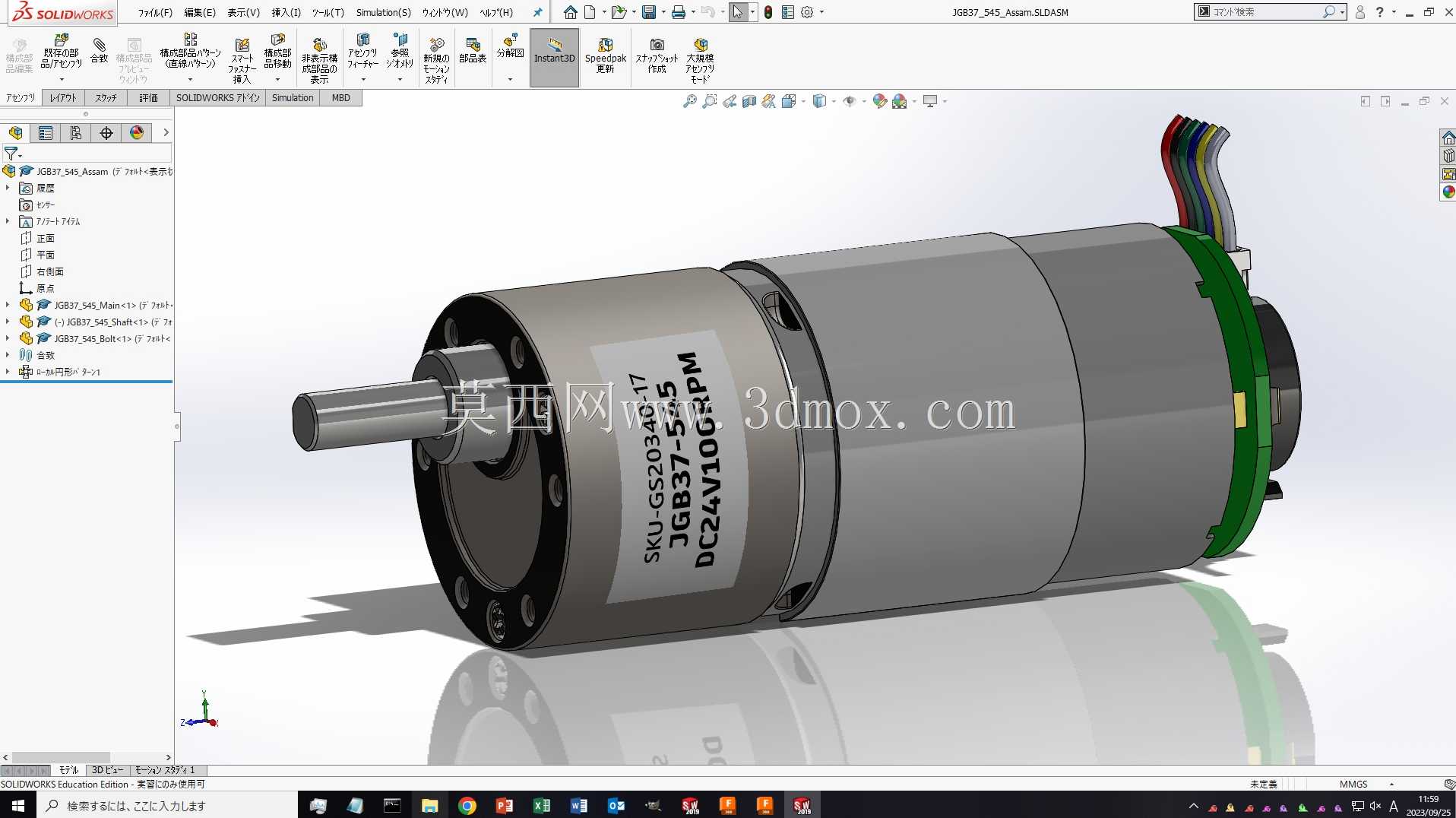

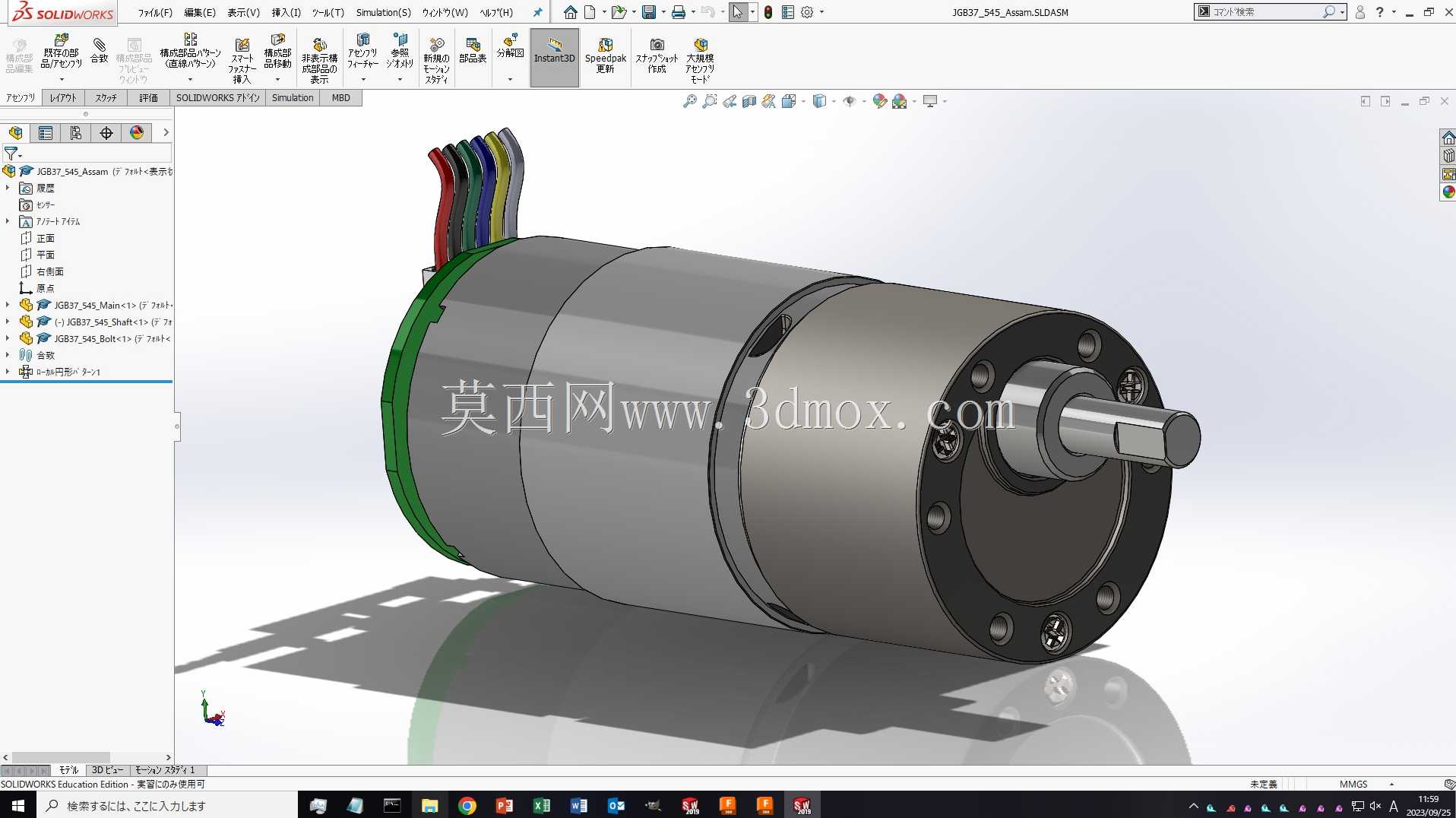

　　三维结构表达中，壳体的滚花、端盖螺钉、轴肩、线束插头、PCB焊点与热缩管均按实物关系还原，便于检查整机装入设备后的轴向长度、径向包络以及维修拆卸路径。对结构工程师而言，该模型可直接用于驱动轮间距校核、张紧结构布置、支架开孔和线束走向规划；对控制人员，则能直观区分动力线与反馈线位置，提前安排驱动器接线和走线槽。整体结构紧凑、零件层级清晰，能够反映小型减速电机从动力输出、减速增扭到转速反馈的完整功能链路。
