穿越机飞控减震安装固定板结构

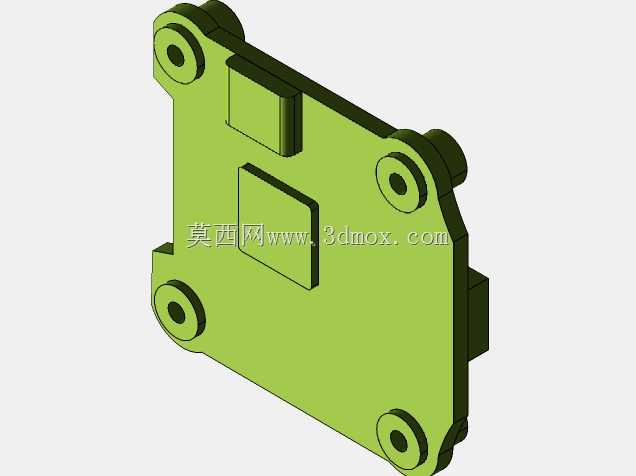

　　这块异形板件是面向小型多旋翼穿越机飞控模块开发的安装承载结构，整体采用轻量化薄板构型，在有限的机架堆叠空间内承担飞控电路板固定、振动隔离、元件避让与装配定位的多重作用，适配竞速花飞类小四轴的紧凑装机场景。板体轮廓并非规则矩形，而是顺着飞控PCB边角与机架安装柱的分布做切角收边，四个角位延伸出带同轴通孔的圆柱凸台，凸台轴线垂直于板件主平面，孔位间距严格匹配常用飞控的30.5毫米标准安装孔距，装机时可直接穿过M3尼龙减震柱或者橡胶减震圈，把飞控板悬浮固定在板面上，阻断机架电机传递过来的高频振动，避免飞控陀螺仪受振动干扰出现姿态解算漂移。板体朝向飞控的一侧凸起两处方形限位凸台，凸台高度刚好贴合飞控板上核心芯片的避让间隙，

　　一方面在装机时可以快速卡入PCB侧边完成预定位，防止拧固定螺丝时板件移位，另一方面凸台顶面可以顶住飞控板背面的空置区域，分散减震柱的支撑力，避免飞控板在剧烈机动、炸机冲击时出现过度弯折。板体背面同样延伸出对应高度的凸台结构，用来和机架上层碳板之间留出走线间隙，飞控的电源线、信号线、接收机排线可以从板件侧边的缺口位置穿出，不会被板件和碳板挤压磨损。从安装边界来看，板件整体厚度控制在2毫米左右，四角凸台的总高度不超过8毫米，整体外轮廓尺寸略大于标准30.5孔距的飞控本体，侧边切角位置完全避开机架的机臂插接位、图频发射模块安装位，不会和相邻的电调、图传、摄像头组件发生干涉。设计阶段优先考虑了注塑成型的工艺可行性，

　　所有凸台和板体的交接位置都做了圆角过渡，没有尖锐的直角应力集中点，拔模方向统一沿板件法线方向，不需要复杂侧向抽芯结构，用普通ABS或者尼龙材料注塑即可一次成型，也可以直接用亚克力、碳纤维板材通过CNC铣削加工出样件，适配小批量航模配件的快速试制需求。结构受力层面，四个角位的安装凸台是主要承载点，凸台根部做了局部加厚处理，在炸机撞击时冲击力会先通过凸台传导到减震柱，再分散到整个板体，不会在板件平面位置出现断裂。板面上的两处方形凸台除了定位作用，还可以在飞控和安装板之间形成均匀的空气流通间隙，飞控工作时主控芯片、陀螺仪产生的热量可以通过间隙快速散出，避免长时间飞行后热量堆积导致传感器温漂。实际装机过程中，

　　这块安装板既可以直接作为飞控的减震转接板，把不同孔距的飞控适配到标准孔位的机架上，也可以反过来作为飞控背面的防护盖板，阻挡机架下方溅起的草屑、泥水接触飞控焊点。板件所有外露棱边都做了小倒角处理，装配时不会割伤飞控的排线绝缘层，四个安装孔的内径预留了减震圈的压缩余量，装入橡胶减震柱后不会出现孔位过紧导致减震失效，也不会因为孔位过大出现飞控晃动。整个结构没有多余的冗余特征，每一处凸起、开孔、切角都对应装机时的实际需求，在控制整体重量的前提下兼顾了结构强度、装配便利性与振动隔离效果，完全贴合小型航模设备对安装件轻量化、高可靠性的使用要求。
