钣金电源外壳散热机箱结构设计

　　这套钣金电源壳体主要面向工业控制柜、台式测试设备、小型机电装置内部的电源模块防护与散热场景，承担电源元器件封装、气流导向、电磁屏蔽辅助以及安装定位的作用。实际设备中，电源部分往往集中布置开关电源板、整流模块、滤波电容、接线端子与功率器件，工作过程中会持续产生热量，若壳体封闭不合理，容易造成局部温升过高，进而影响电容寿命与功率器件稳定性。该壳体采用金属薄板折弯成型思路，整体为开放式框架加侧围板的组合结构，既保留钣金件轻量化、加工周期短、成本可控的优势，又能通过折弯边、翻边孔和安装折边提升整体刚性。

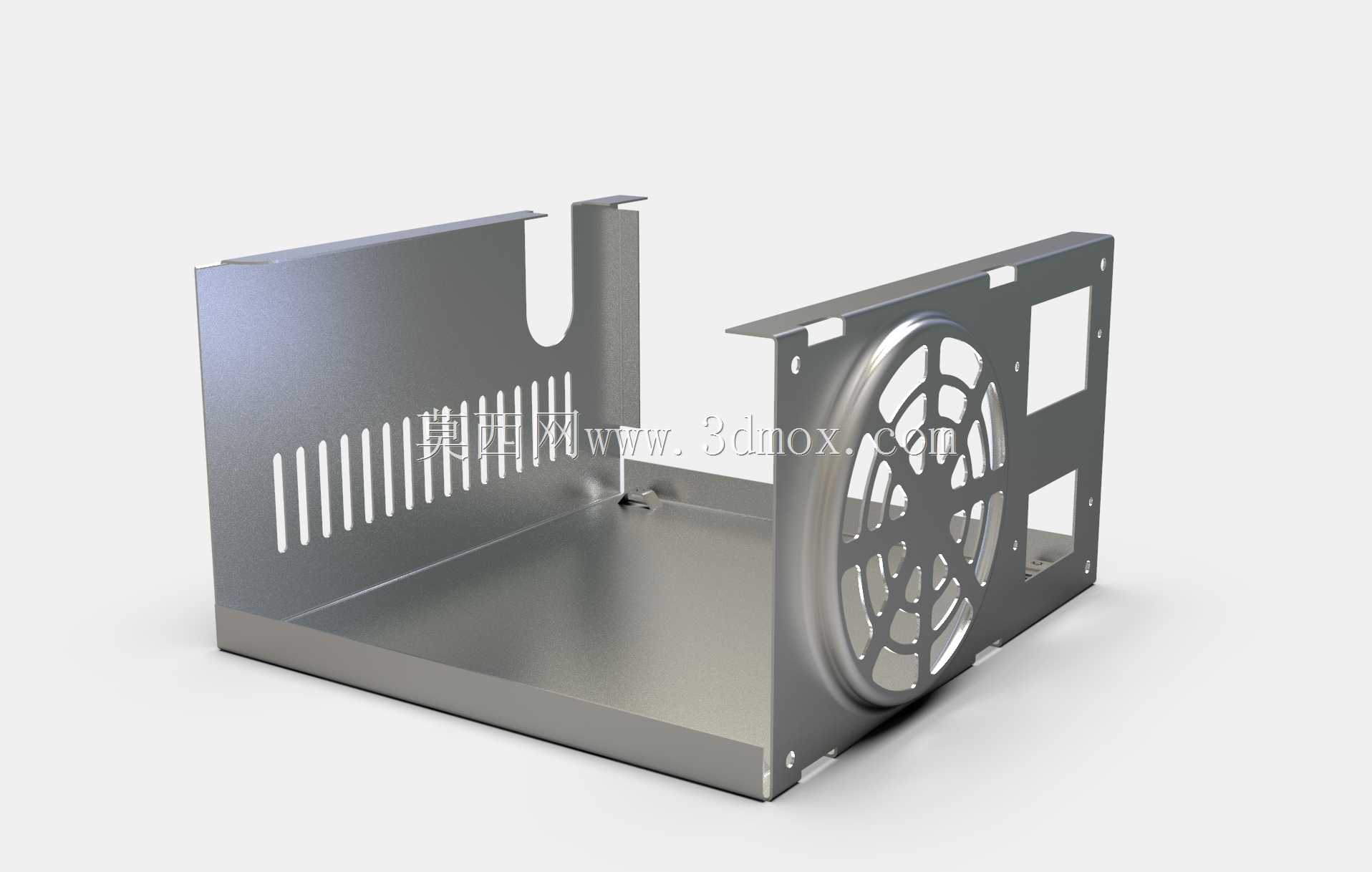

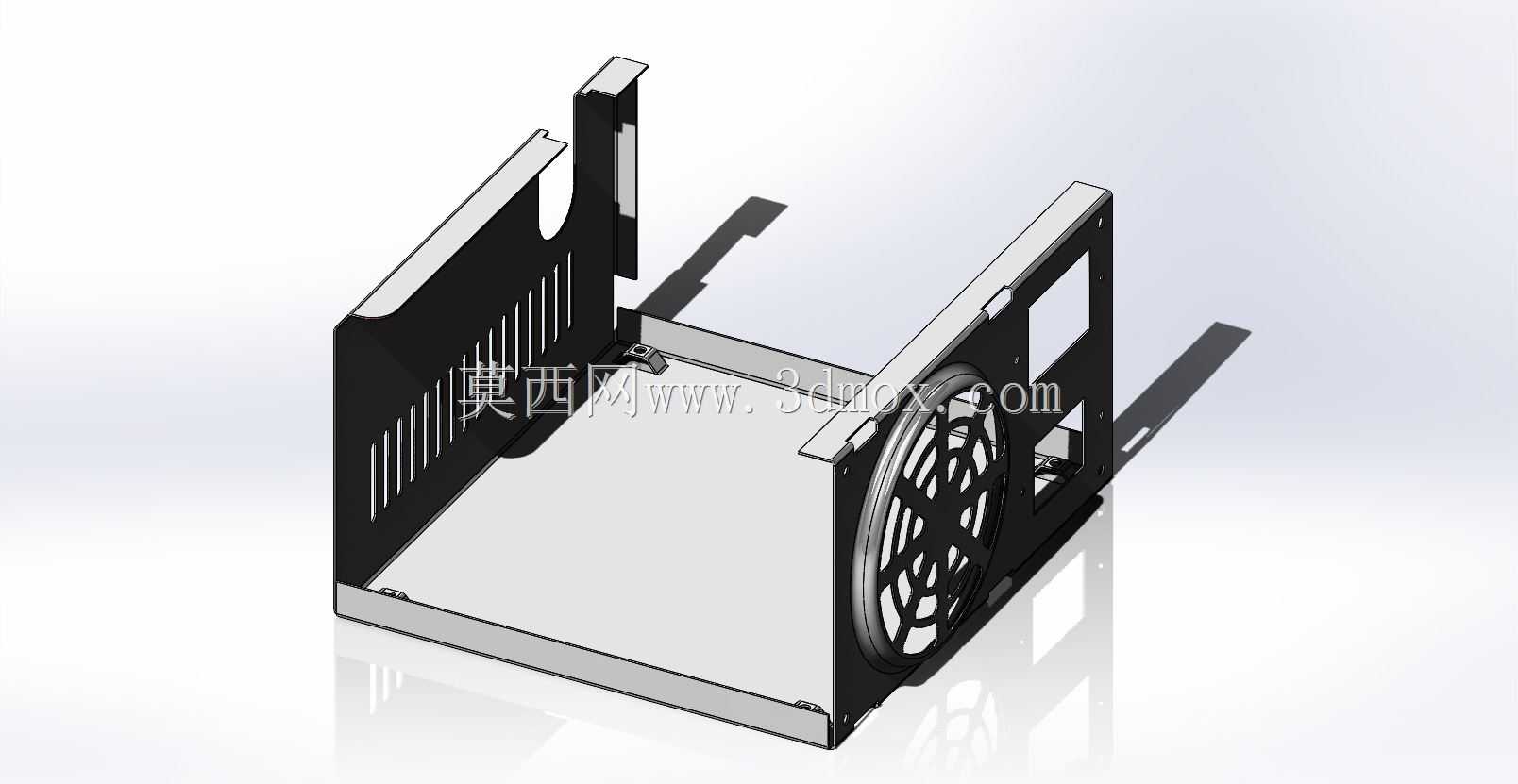

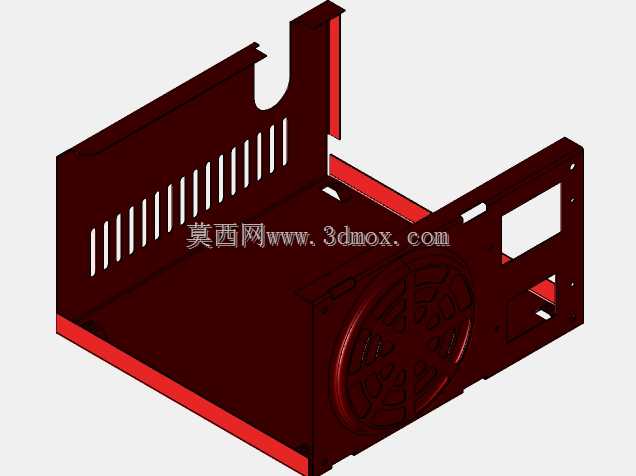

　　从结构布局看，壳体一侧设置大面积风扇安装位，风扇外圈通过环形加强区域与通风孔配合，使外部冷风能够直接吹向电源内部发热集中区；另一侧立板布置长条状通风槽，通风槽沿板件高度方向有序排列，可形成稳定进出风通道，避免热风在壳体内滞留。侧板并非简单平面裁切，而是在边缘设计折弯搭接边，装配时能够与底板、端板互相扣合，减少薄板受力后的翘曲变形。底板承担主要承载功能，电源板、变压器或电感等较重元件可通过底面上的安装孔固定，底面折边同时提高钣金件的抗弯能力。

　　设计这类壳体时，需要先明确电源板的外形包络、最高元件高度、接线方向以及风扇规格，再反推壳体内部净空。风扇安装面要预留扇叶转动间隙，不能与电容、线束或焊点发生干涉；进出风孔的位置应与内部风道一致，若开孔偏离主要热源，即使开孔面积较大，散热效果也会明显下降。侧板上的狭长散热槽在建模时需控制槽宽与槽间距，槽过宽会降低防护能力并削弱板件强度，槽过密则会增加加工难度并容易产生薄板变形。折弯区域附近应尽量避免布置密集孔位，防止折弯时孔口拉伸变形。

　　安装边界方面，壳体外部折边上的孔位用于与设备机架或整机底板连接，建模时需保证孔边距、折弯半径和板厚之间的关系符合钣金工艺要求。电源壳体入柜后，周围要保留接线与插拔维护空间，尤其是端子侧不能紧贴其他部件；风扇外侧也应留出进风距离，避免被线缆、线槽或相邻板件遮挡。对于振动较大的设备，底板固定孔周围可通过翻边或局部压筋增强，减少长期运行后螺钉松动的风险。壳体开口处的异形缺口主要服务于开关、插座或线束走向，位置需结合实际装配顺序确定，避免后期线束弯折半径过小。

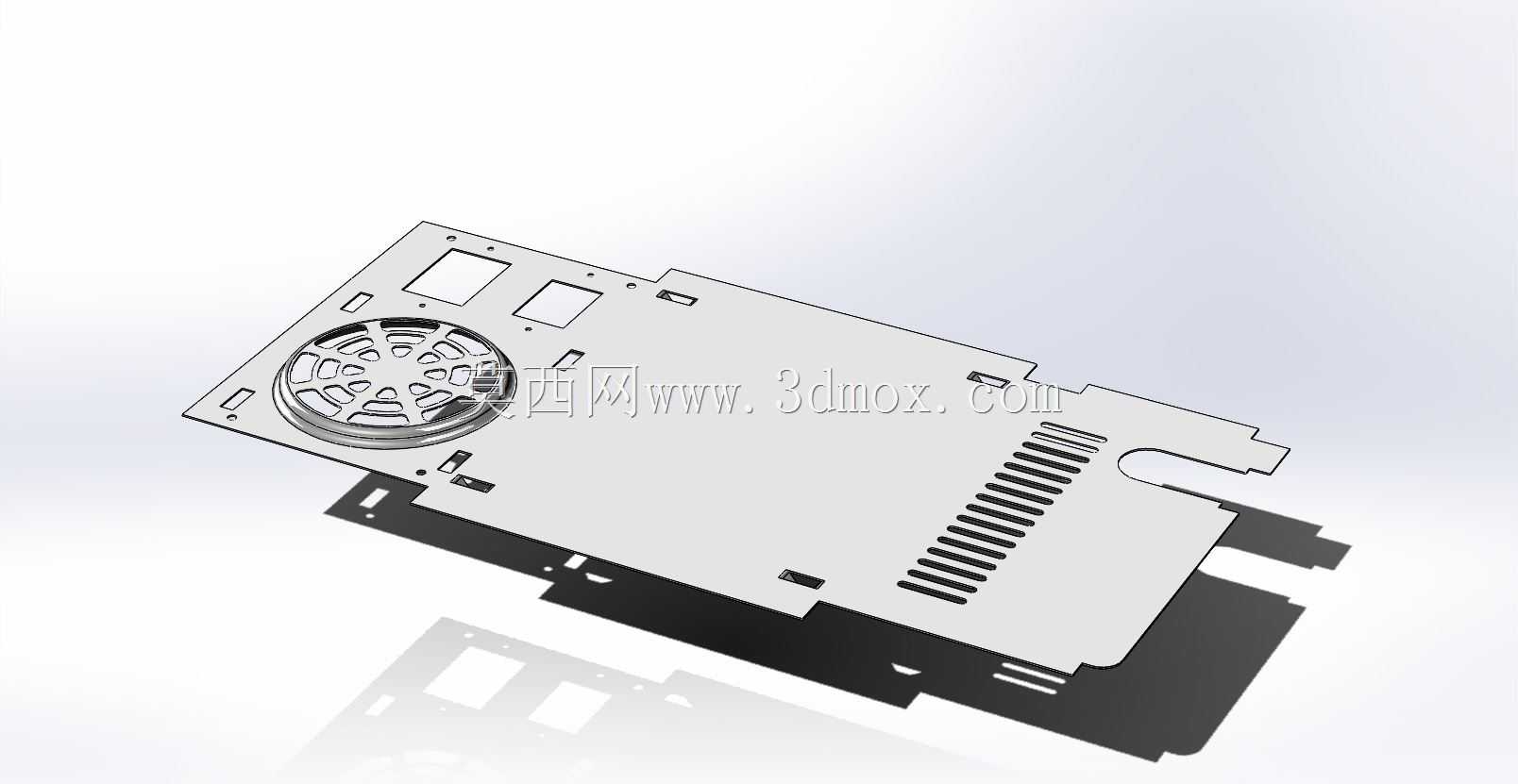

　　三维结构处理上，各板件应以统一板厚为基础建立折弯特征，搭接关系要清晰反映真实装配状态；风扇安装孔、通风槽、固定孔和侧边缺口均需保持位置约束，便于后续根据电源功率、风扇尺寸或安装环境进行参数调整。整体结构没有复杂铸件或机加工件，适合激光切割、数控冲孔与折弯成型，小批量试制时修改孔位和外形也较方便。对于结构工程师而言，这类模型的价值不在于复杂曲面，而在于把散热风道、钣金工艺、元件净空和整机安装边界统一到同一壳体中，使电源模块在紧凑空间内具备可制造、可装配、可维护的工程实用性。
