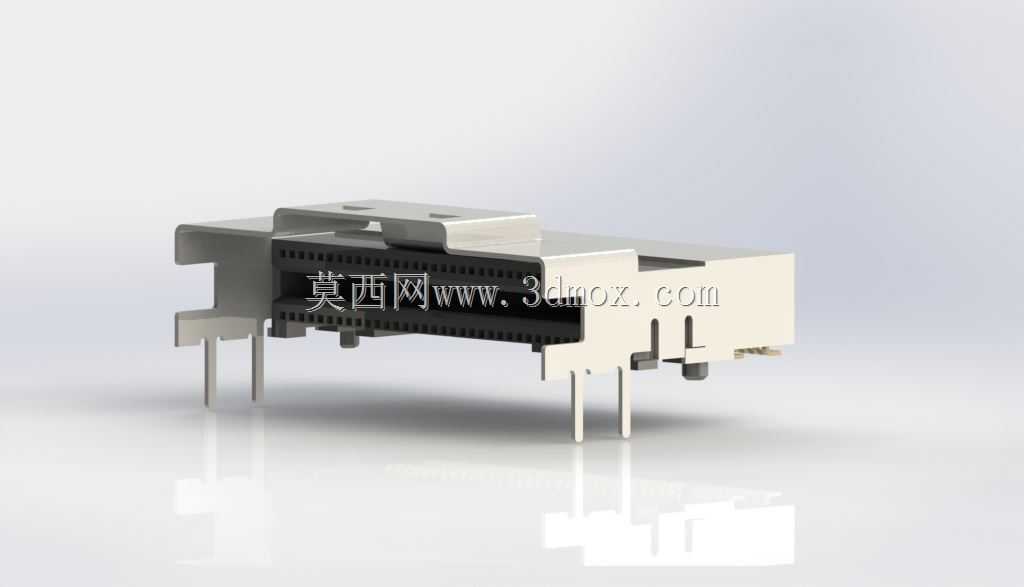

板载直插式多针电子连接插座结构

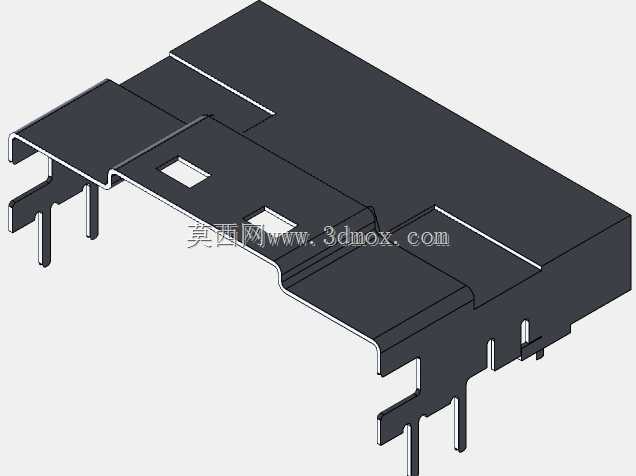

　　这款板载直插式连接插座属于整机电气互联环节里最常见的基础互联部件，日常在工业控制板卡、伺服驱动端口、小型机床操作面板、嵌入式测控装置以及消费类数码主板上都能见到同形态结构，核心作用是在PCB基板和外部线束之间建立可反复插拔的稳定电气通路，既承担信号传输，也可承载小功率回路的电流导通。

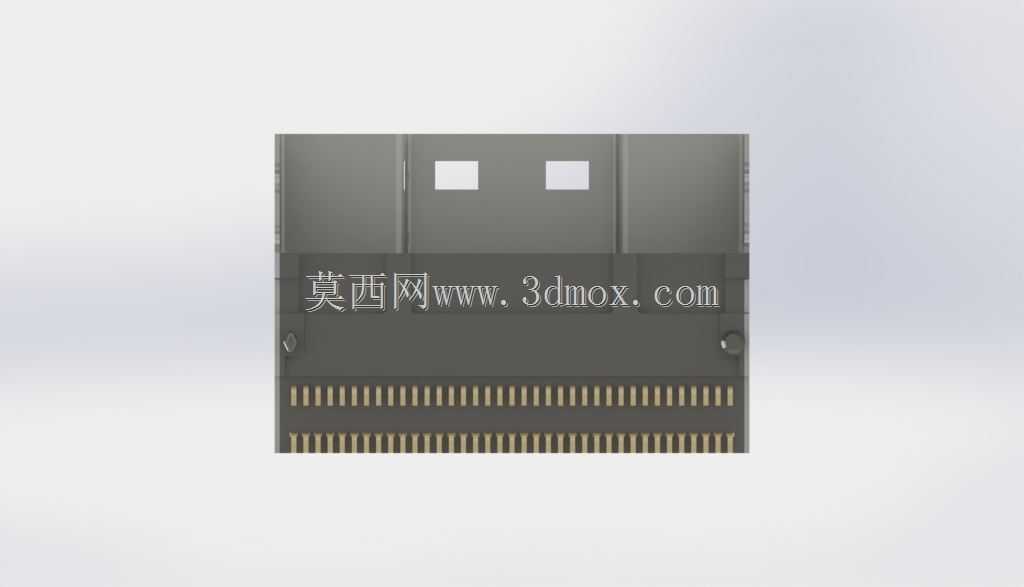

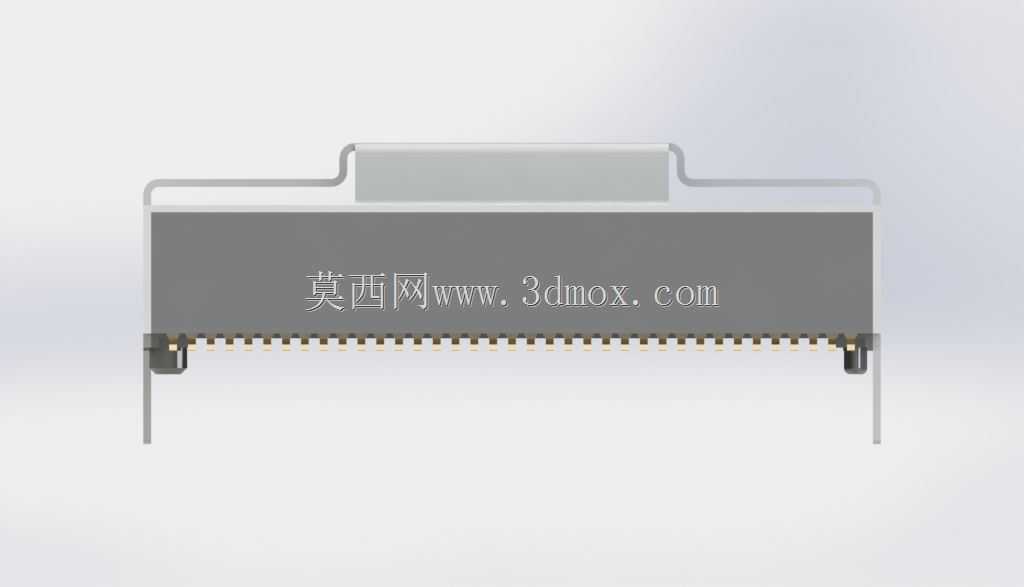

　　从整机装配的实际流程倒推结构设计逻辑，这类插座首先要解决的是波峰焊或者回流焊过程中的定位可靠性问题：模型两侧伸出的长直插针并非随意布置，引脚间距严格匹配通用PCB网格孔位，插针穿过电路板预制孔后，在焊接面完成上锡固定，插针的伸出长度预留了足够焊锡浸润的余量，同时避免引脚过长触碰板底其他走线或者机箱安装面。插座本体两侧的金属固定支脚比信号插针更宽，插入板上对应的定位孔后，在焊接前就能限制插座本体的转动与平移，过炉时不会因为热风冲击出现浮高、偏移，这也是很多新手设计PCB封装时容易忽略的结构细节——仅靠细信号针定位，多次插拔外力作用下很容易出现焊盘撕裂、针脚歪斜的故障。

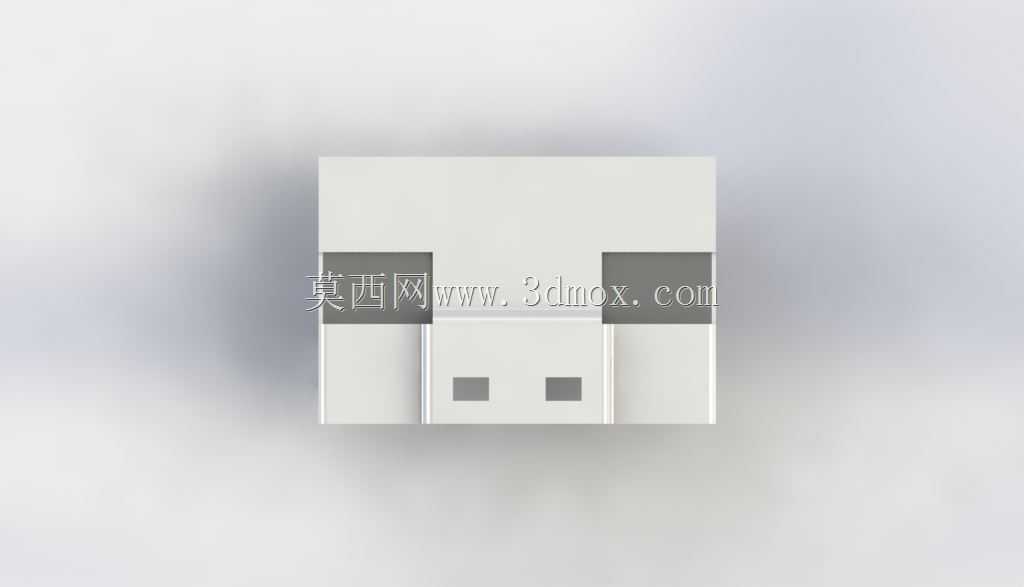

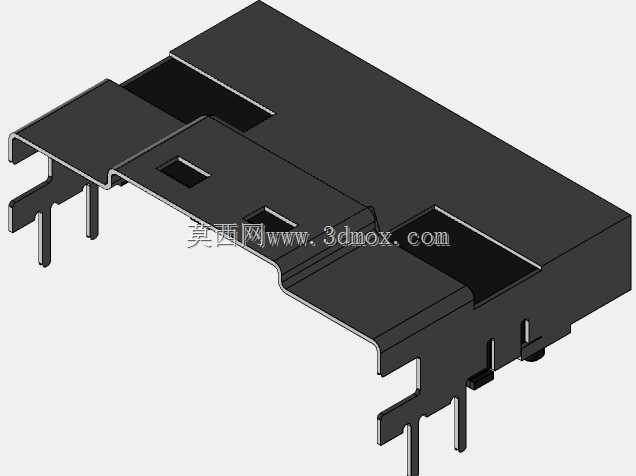

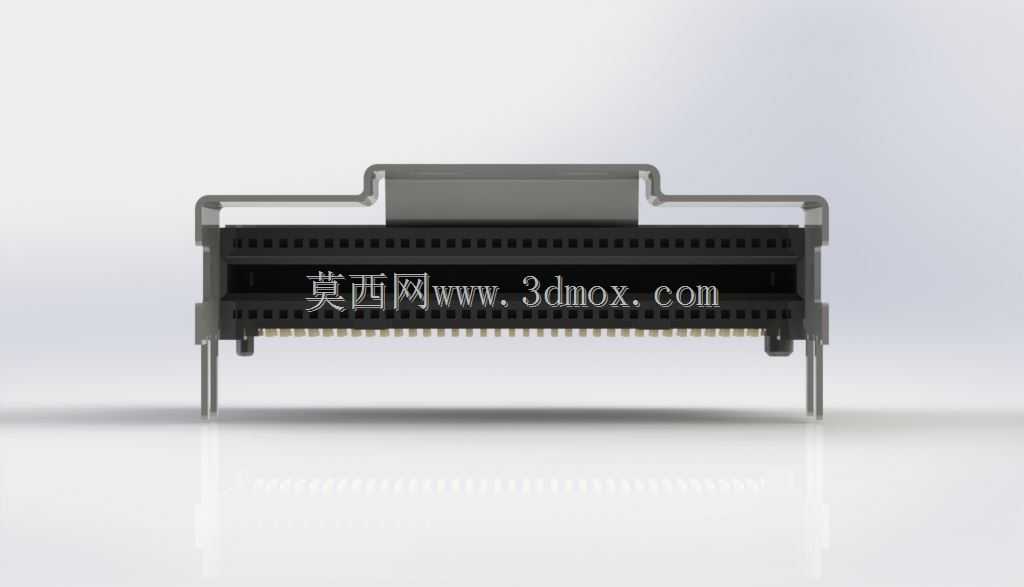

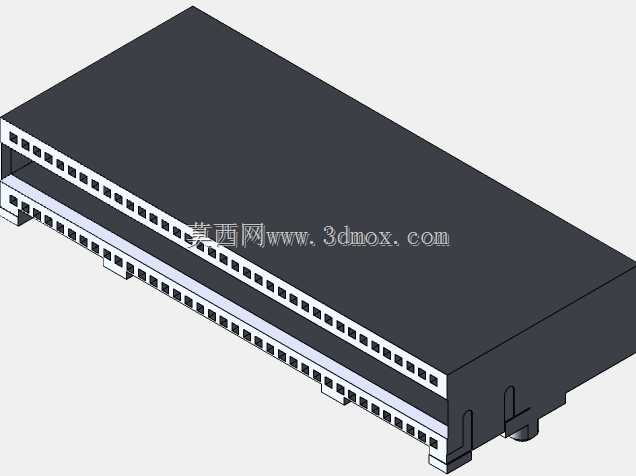

　　插座的塑胶绝缘本体采用阶梯式避让造型，顶部的凸起挡边一方面是和配对插头的卡扣结构配合，插头插入后可以靠塑胶边缘的卡位防止设备运行振动过程中出现松脱；另一方面本体侧面的开槽与缺口并非减重设计，而是模具注塑过程中规避塑胶件缩水变形的工艺结构，同时在引脚排布密集的区域增加爬电距离，相邻针脚之间的绝缘隔断筋条把不同信号回路隔开，避免潮湿积尘环境下出现针脚间漏电、短路。金属外壳包裹部分延伸出的弹性接触片，在配对插头插入时会提供持续的正向压紧力，保证每一个接触点位在振动工况下不会出现瞬断，金属外壳同时还能起到电磁屏蔽作用，当插座用于脉冲信号、编码器反馈信号这类弱信号传输场景时，外壳可以就近接PCB的保护地，阻隔外界电磁干扰对信号质量的影响。

　　安装边界方面，建模时需要同步核对PCB布局阶段的空间预留：插座本体在板面上的占用区域要区分插针焊接区、本体占位区以及插头插拔操作区三部分，本体上方不能布置过高的电容、电感或者散热片，否则配对插头无法完全落座；插座正面板边方向要留出至少手指捏持插头的操作空间，不能紧贴机箱内壁或者相邻高大元件。插针的排布方向优先顺着电路板过炉时的传送方向，减少焊接时连锡短路的概率。本体底部和PCB板面之间预留的微小缝隙，是清洗板卡残留助焊剂时的流道，避免助焊剂淤积在塑胶底部长期腐蚀引脚。

　　在三维结构建模过程中，不能只绘制外观轮廓，需要把每一根插针的截面尺寸、插针中心间距、塑胶本体的拔模斜度、两侧固定脚的折弯角度都逐一还原：插针和塑胶本体的配合属于过盈压装结构，建模时要体现插针埋入塑胶段的止退卡位，防止插针在插拔受力时被从塑胶本体中带出。配对插头的插入行程、接触弹片的形变区间也可以在装配体里做干涉检查，模拟插头完全插入时，弹片的变形量处于材料弹性屈服区间内，既不会因为压力过小导致接触电阻偏大，也不会因为形变超差导致金属片永久变形、接触失效。这类连接部件虽然在整台设备里成本占比极低，但恰恰是电气故障里占比最高的薄弱环节，结构建模阶段把安装定位、接触配合、工艺避让所有细节落实，后续整机装配和现场运维的故障率会明显降低。
