20毫米滚花高头1/2方插套筒接字

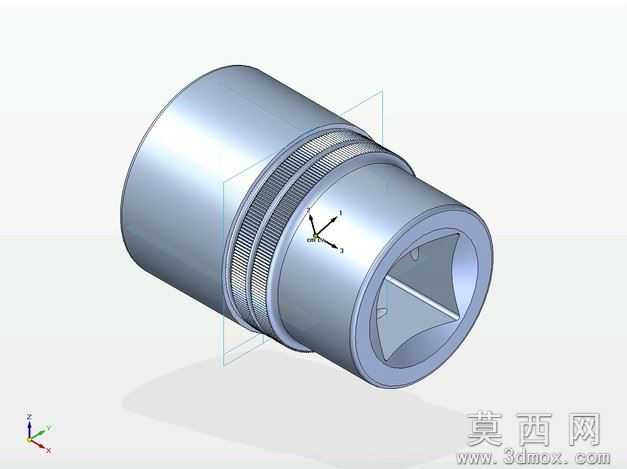

本作品为适配1/2英寸驱动方头的20毫米规格滚花高头套接字，整体采用三维参数化建模方式完成，建模过程中严格遵循手动工具套筒的通用尺寸规范，保证各部位尺寸公差符合五金配件的装配要求。建模初始阶段先绘制套筒的轴向截面轮廓，通过回转特征生成套筒的基础筒体结构，筒体一端为内四方驱动孔，孔内加工有适配棘轮扳手方榫的定位卡槽，可与标准1/2英寸驱动工具实现稳固卡接，避免使用过程中出现打滑脱落的问题；筒体另一端为对应20毫米规格的内六角工作端，内六角的棱边做了微小倒圆角处理，既可以减少拧动紧固件时的应力集中，也能降低套筒棱角对紧固件六角头的磨损。筒体中部的滚花区域采用圆周阵列特征生成细密的网纹滚花结构，滚花纹理的深度、间距均参照五金工具的防滑设计标准设置，既可以保证徒手拧动套筒时的摩擦力，也让滚花区域的视觉质感更贴近真实金属加工件的效果。材质设置上整体赋予高光亮铬金属材质，调整材质的反射率、粗糙度参数，模拟五金套筒经过电镀处理后的金属光泽，同时在筒体的非滚光区域添加细微的磨砂质感，区分不同加工面的视觉效果；滚花区域单独调整材质粗糙度，让网纹的凹凸质感通过光影差异更清晰地呈现。渲染阶段采用工作室三点布光方案，主光源从斜上方投射，突出筒体的圆柱曲面轮廓与滚花纹理的细节，辅光源补亮内孔区域的结构，避免内孔阴影过深无法看清四方驱动孔与内六角工作端的内部结构，添加柔和的地面阴影增强模型的立体感，同时在模型旁添加三维坐标系标识，清晰展示模型的轴向与径向方位。设计过程中重点考量了套筒的受力结构，筒体壁厚从驱动端到工作端做了渐变过渡，在保证整体结构强度满足扭力要求的前提下，尽可能控制套筒整体重量，中部的高头滚花段直径略大于两端筒体，既方便徒手快速拧动套筒预装紧固件，也能在套筒堆叠存放时起到限位作用，避免多个套筒相互嵌套过紧难以取出。
