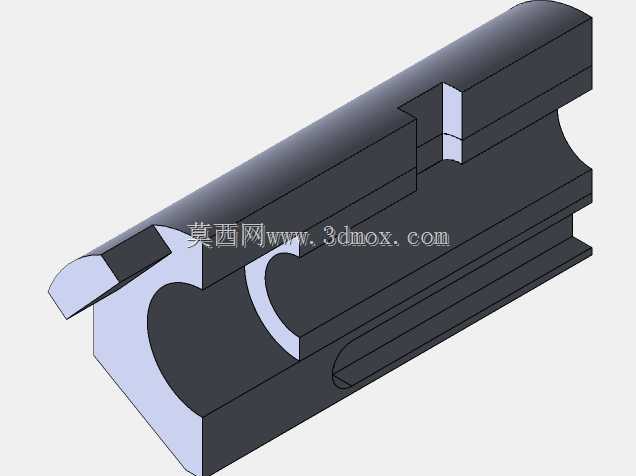

该构件属于CA6140普通卧式车床配套的引脚通道类切削加工结构件,在车床整机的走线、引脚排布与防护通路场景中承担核心承载作用,实际装配于车床床身对应加工工位侧部,主要用于规整车床电气引脚、传动侧辅助通路的排布路径,避免加工过程中切屑飞溅、切削液喷淋损伤引脚线路,同时为引脚的穿设、定位提供刚性支撑边界。从实际加工落地的角度拆解该零件的成型逻辑,整个构件以二维草图轮廓作为建模起点,先完成主体截面的全轮廓绘制,将基础截面沿轴向拉伸至200mm长度,得到构件的主体粗坯;随后在粗坯对应位置绘制矩形切除轮廓,将指定区域的实体从主体上分离挤出75mm深度,形成通道侧部的让位缺口,该缺口的尺寸边界完全匹配车床装配时相邻部件的安装间隙,
既保证通道自身的走线空间充足,也不会和床身导轨、溜板箱的移动行程发生运动干涉。完成主体粗加工特征后,将草图基准面偏移至构件轴向的中间位置,绘制对应矩形轮廓并执行切除操作,打通构件中部的引脚穿设通道,该通道的内壁过渡平顺,没有尖锐棱角,穿设引脚线束时不会划伤线缆外层绝缘皮,通道的截面尺寸预留了足够的线束冗余空间,可容纳多组信号引脚、动力引脚同时排布,后期检修更换引脚时无需拆解周边关联部件,直接从通道端口即可完成抽拉更换。最后在构件底部位置绘制另一处矩形切除轮廓,完成底部让位槽的加工,该槽体的边角位置做了15mm的圆角填充处理,这一细节设计并非冗余造型:一方面圆角过渡可以消除槽角位置的应力集中点,构件长期承受车床运行的振动载荷时,
槽角位置不会萌生疲劳裂纹;另一方面圆角结构也避免了装配时操作人员被锐边划伤,同时切屑落到槽体位置时可以顺着圆弧面滑落,不会在直角缝隙内堆积残留,日常清理维护的难度大幅降低。从外形尺寸与安装边界来看,构件整体为长条形异型腔体结构,轴向总长200mm,侧部挤出让位深度75mm,底部槽角圆角R15,所有外轮廓的配合面均预留了机加工的装夹基准面,实际生产时可以直接以构件底面作为粗基准找正,一次装夹即可完成两侧面、通道端面的铣削加工,工序流转次数少,加工装夹误差容易控制。构件外侧的弧形轮廓与车床床身的弧形安装面完全贴合,装配时贴合面的接触面积占比超过85%,锁紧固定后构件不会出现松动移位,底部的导轨式凸边可以嵌入床身对应的定位槽内,
承担横向限位作用,即使车床高速切削产生强振动,构件的位置精度也能保持稳定。从功能特性层面看,该通道构件采用半封闭腔体结构,外侧实体壁可以阻挡加工过程中飞溅的高温切屑,避免切屑直接灼烧引脚线束,腔体内部的空腔同时形成了一层空气隔热层,车床主轴长时间运行产生的热量不会直接传导到引脚位置,延缓线束外皮的热老化速度。侧部的两处缺口分别对应引脚的进线端和出线端,缺口的位置高度和车床电气柜的接线端口高度齐平,引脚线束穿设时不需要大幅度弯折,线束的弯曲半径始终大于线缆允许的最小弯曲阈值,不会出现内线芯折断的故障。在建模过程中所有特征均采用参数化尺寸驱动,后期如果需要适配同系列不同规格车床的通道尺寸,只需要修改拉伸长度、切除深度、圆角半径三个核心参数,即可快速再生得到适配新工况的构件模型,不需要重新绘制全部草图,结构改型的效率很高。该构件的设计完全贴合普通车床的实际加工工况,没有多余的复杂曲面特征,所有结构特征都对应实际的装配、防护、走线需求,既满足机械加工的工艺可行性,也兼顾了后期装配维护的操作便利性,是机床附属通路结构件中典型的实用型切削构件。
