CA6140车床溜板箱横向进给摆轮支座

　　该零件属于普通卧式车床溜板箱横向进给传动链中的摆式支承构件，在CA6140系列车床的进给换向、光杠丝杠动力传递路径中承担铰接支承与行程限位的双重作用，安装位置处于溜板箱内腔靠近横向丝杠开合螺母机构的侧部，直接配合摆杆、拨叉、进给控制凸轮完成手动与机动进给的切换动作。

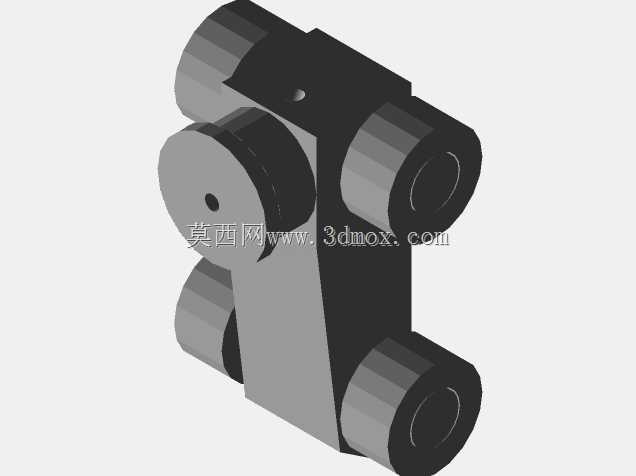

　　从现场装配逻辑来看，零件主体采用立式厚壁板架结构，中部为整块承重立板，板体上下两端对称布置两组同轴圆筒铰接座，圆筒内孔用于穿装摆轮销轴，销轴两端通过溜板箱内壁的预制卡槽完成轴向定位，圆筒外圆与箱体内壁预留0.8~1.2mm的装配间隙，避免进给换向摆动过程中与箱体发生剐蹭。立板左侧伸出的偏心圆盘凸台为摆轮的贴合安装面，凸台中心加工有定位销孔，用于固定摆轮的回转中心，凸台端面与摆轮端面保持0.3~0.5mm的间隙，保证摆轮随凸轮转动时可灵活摆动，无卡滞现象。

　　设计阶段首先校核的是铰接孔的同轴度要求，上下两组圆筒的内孔轴线平行度公差需控制在0.05mm以内，若同轴度超差，穿装销轴后会出现别劲现象，直接导致进给手柄扳动阻力骤增，长期运行还会造成销轴偏磨、进给换向失灵。立板本体的壁厚选取12mm的轧制钢板尺寸，在满足箱体内安装空间的前提下，尽可能提升构件的抗扭刚度——进给机构在切削负载突变时，摆轮会承受来自凸轮的周期性冲击载荷，厚壁立板可避免构件出现弹性形变，保证进给动作的定位精度。零件上预留的小孔为润滑油道孔，装配后与溜板箱的滴油润滑管路对齐，可定期向铰接销轴位置注入润滑油，降低铰接副的磨损速率，延长构件的大修周期。

　　从安装边界尺寸来看，该零件整体外廓适配CA6140溜板箱的内腔预留空间，上下铰接座的中心距严格匹配原车传动尺寸，无需二次修配即可直接替换老旧磨损的原车支座；左侧偏心凸台的偏心距按照进给凸轮的升程参数设计，摆轮摆动行程恰好覆盖横向进给的接合、脱开两个工位，不会出现进给挂挡不到位或脱档的问题。零件所有棱边均做了倒角处理，装配时可避免刮伤操作工人的手部，也去除了加工过程中产生的毛刺应力集中点。

　　在实际机床运维场景中，这类支座属于车床进给系统的易损替换件，长期使用后铰接孔会因反复摆动出现磨损失圆，导致进给换向间隙过大、横向走刀出现窜动，直接影响工件的端面车削精度。三维建模过程中完整还原了所有铸造圆角、安装孔位、凸台偏心尺寸，结构工程师可直接基于该模型完成备件的加工工艺编制，也可将其导入溜板箱总装配体中，进行进给机构的运动干涉校验，模拟扳动进给手柄时摆轮支座的完整摆动轨迹，验证构件与周边开合螺母、拨叉、光杠齿轮的间隙是否合理，为老旧车床的进给系统改造、备件国产化测绘提供可靠的结构依据。
