CA6140车床锥形销配套夹持座结构

　　在普通卧式车床的日常运维与工装改造场景里，锥形销类定位零件的配套夹持、限位支撑结构，是保障销件加工、装配精度的关键工装部件。本次梳理的这款配套CA6140车床锥形销工序的夹持座结构，并非独立的锥形销零件本身，而是用于锥形销车削加工、工位定位的专用工装基体，在车床附件加工、机床维修备件制作的场景中承担装夹基准的作用。

　　从实际工位用途来看，这类结构直接安装在CA6140车床的中拖板或者专用工装工位上，核心作用是为锥形销的车削、铣削工序提供稳定的装夹依托：锥形销本身是小尺寸锥面定位件，加工时如果直接用三爪卡盘装夹，很容易因为夹持力不均导致锥面圆度超差，而这款带半圆让位槽的阶梯式座体，能够通过座体上的弧形定位面贴合锥形销的外圆基准，配合上方的压块结构完成侧向压紧，既避免薄壁小零件装夹变形，又能保证加工时锥面的回转中心和车床主轴轴线同轴。

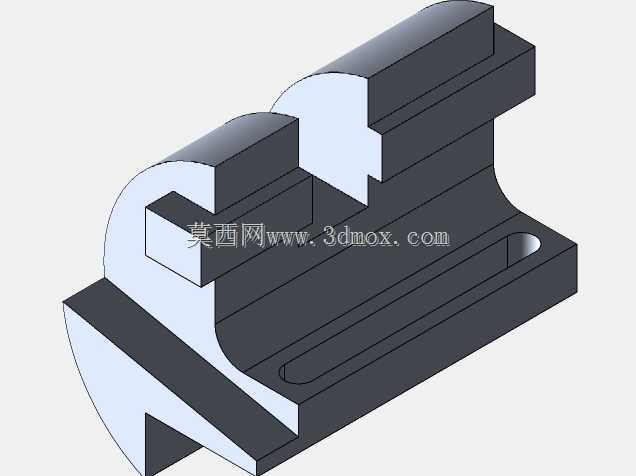

　　结构设计的思路完全围绕车床加工的实际边界展开：座体底部设计为平直安装基面，基面两端预留沉头安装孔，安装时可以直接穿过T型螺栓固定在车床拖板的T型槽内，安装孔的孔位间距适配CA6140拖板的标准槽距，不需要额外改装工作台面。座体主体采用阶梯式分层布局，下层为宽厚的承载底板，厚度方向预留足够的刚性余量，车削进刀时不会因为切削颤振出现座体形变；中层向上延伸出两个带半圆缺口的立壁，两个半圆缺口同轴布置，缺口的内径和待加工锥形销的毛坯外圆采用间隙配合，开口侧预留压块安装槽，压块嵌入槽体后可以通过锁紧螺钉把锥形销毛坯抱紧在半圆定位孔内；上层的凸台结构做了侧向让位，车刀沿锥形销轴向走刀时，刀杆不会和座体发生运动干涉。

　　外形尺寸的设定完全匹配CA6140车床的加工空间边界：座体总长度控制在拖板允许的工装安装范围内，宽度不超过中拖板的横向行程余量，整体高度避开车床回转直径的干涉区，加工时工件的最大回转外圆不会碰到车床导轨防护罩。座体侧面的长槽结构用于安装行程限位挡块，批量加工锥形销时，可以通过调整挡块在长槽内的位置，限制车刀的走刀终点，保证每一件锥形销的锥段长度一致，不需要反复对刀。半圆定位孔的端面做了倒角处理，锥形销毛坯吊装上下料时不会刮伤工件外圆，立壁和底板的交接处设计了加强过渡圆角，消除铣削加工后的应力集中，长期承受装夹压紧力也不会出现立壁断裂的问题。

　　从功能特性上看，这款结构兼顾了定位精度和装夹效率：两个同轴半圆孔形成双支点定位，相比单孔装夹大幅提升了工件的悬臂刚性，锥形销属于细长类小零件，双支点支撑可以把车削时的让刀量控制在公差范围内；座体的所有定位面都采用平面和圆弧面的简单几何特征，加工时只需要通过平面铣削、圆弧铣削、钻孔、拉伸切除工序就能完成，不需要复杂的曲面加工，普通三轴铣床或者加工中心就能制作，备件替换成本很低。实际使用中，针对不同直径规格的锥形销，只需要更换对应内径的半圆孔衬套，不需要更换整个座体，衬套通过螺钉固定在立壁的半圆槽内，磨损后可以快速更换，维持定位精度。

　　设计过程中先在前侧基准平面绘制座体的轮廓草图，用直线、圆弧、修剪工具勾勒出底板、立壁、凸台的截面形状，通过拉伸凸台生成基础实体，之后在顶部和侧视基准面上绘制压块槽、安装孔、让位长槽的草图，用拉伸切除功能逐一去除多余材料，所有特征的尺寸都围绕装夹刚性、运动干涉、安装边界三个核心要求设定，既满足锥形销加工的装夹需求，也完全适配CA6140车床的原有安装接口。
