CA6140车床转向节铰接传动构件

　　该转向节属于CA6140普通车床操作与传动链路中的铰接承载零件，核心作用是在两个存在相对摆角的传动杆件之间传递推拉作用力，同时补偿安装与运动过程中产生的小角度轴线偏差，避免刚性连杆在换向、扳动操作时出现别劲、卡滞或局部应力集中。从整机布置来看，这类构件常出现在车床进给箱操作联动、挂挡摆杆传递、开合螺母驱动连杆以及溜板箱辅助操纵机构中，操作人员在床身正面扳动手柄时，动作经由拉杆、摇臂传递到该转向节，再由其将力换向输送至执行端，完成滑移齿轮换位、离合器接合或进给路线切换。

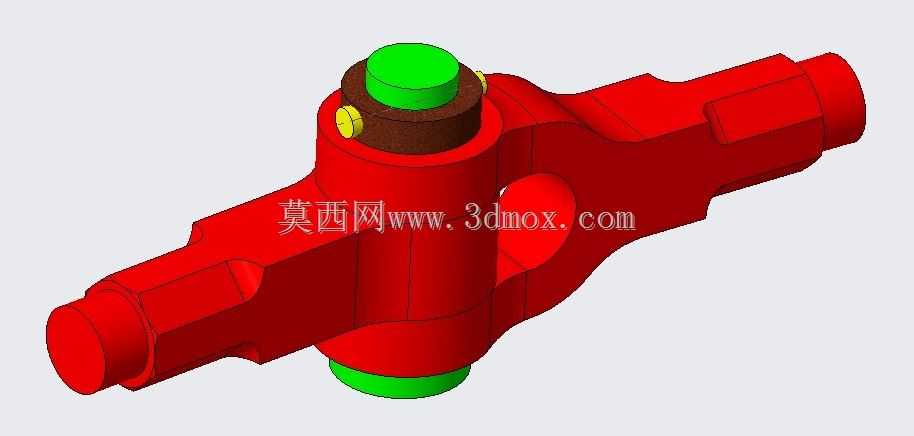

　　建模时先以中部十字交汇的实心本体作为承载核心，左右两侧伸出同轴圆柱轴头，用于对接连杆孔位或套装隔套、开口销，轴头端部保留适当倒角，既方便压装时导向，也能消除锐边应力集中。垂直方向设置上下贯通的销轴安装位，顶部绿色段对应销轴端盖与锁紧螺母的装配空间，棕色圆柱段模拟衬套或压装轴套区域，侧向黄色小圆特征代表油杯或定位顶丝，用于定期注入润滑脂、保持铰接面油膜完整。本体两侧的加强轮廓并非随意造型，而是沿着载荷传递路径逐步加厚：在左右轴头与垂直销孔交汇处，截面尺寸最大，向臂端过渡时缓慢收窄，既控制零件整体重量，又保证弯曲与扭转工况下的刚性。

　　实际装配边界需要重点核对三组尺寸关系：左右轴头的中心距决定连杆开合行程，轴头外径与配合件内孔采用间隙配合，保证摆转灵活；垂直销孔的同轴度直接影响铰接转动平顺性，建模时将上下孔设为同一基准轴，孔壁预留衬套压装余量；本体最宽轮廓与周边箱体、护罩之间要留出摆动间隙，按机床常规操纵件布置经验，侧向运动包络与固定件间隙不宜过小，防止振动工况下擦碰。红色主体部分展示锻件或铸件毛坯经机加工后的外形，臂部平面区域可作为铣削加工的装夹基准，圆柱轴头则通过车削达到配合精度。

　　从受力角度分析，转向节在手柄快速扳动瞬间承受冲击拉力，长期使用中反复承受交变弯曲载荷，因此结构上在十字交接根部设计了圆滑过渡，避免直角相贯造成疲劳裂纹源；销轴与轴套的配合面承担主要转动摩擦，油杯通道通向摩擦界面，维护时可在不拆解连杆的情况下补脂。左右轴头末端通常搭配平垫圈与开口销，或采用弹性挡圈限位，防止连杆沿轴向窜出；顶部销轴锁紧后仍需保证转向节可绕销轴自由摆转，不能过压锁死。

　　在车床大修或备件测绘场景中，该三维结构可直接用于核对旧件磨损位置：轴头配合面磨细、销孔失圆、衬套松动都是常见失效形式，设计改进时可在不改变安装中心距的前提下，加大交接圆角、提升轴头表面硬度或更换自润滑衬套，从而延长操纵机构的无故障使用周期。模型完整表达了外部装配关系与各功能分区，便于结构工程师在连杆机构设计、机床备件国产化以及操纵系统运动校核中直接参照，也可作为十字铰接类传动件的教学演示案例，帮助理解力流换向、角度补偿与润滑维护在机床零件设计中的具体落地方式。
