切角六棱柱多面体几何教学演示件

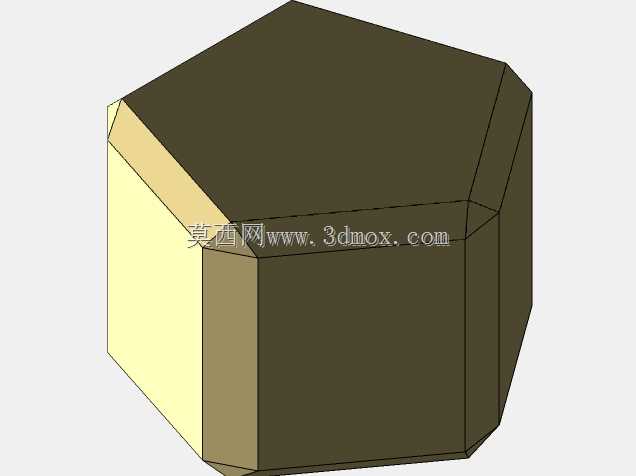

　　这款切角六棱柱多面体几何件，核心定位是机械基础教学、空间几何构型训练以及简易工装垫块的通用参考实体，整体以正六棱柱为基底完成棱边切角处理，没有复杂的内嵌装配结构，全部由平面棱面拼接闭合而成，是典型的基础平面立体造型。从实际落地场景来看，这类几何体最常出现在中职、高校机械制图课程的截交线教学环节，用来演示平面截切棱柱后产生的新棱面、顶点变化规律，也可以作为数控铣床入门实训的试切件，学生通过对六个侧面、上下端面以及切角斜面的对刀、走刀练习，快速掌握平面铣削的坐标计算逻辑；在工装设计场景中，该造型可直接作为限位挡块、设备调平垫脚的原型参考，六面主体提供稳定的周向止转效果，切角斜面可避让周边突出的螺栓、管线，避免装配干涉。

　　建模阶段优先采用拉伸加切除的思路完成主体构建：先绘制正六边形草图，给定轴向拉伸高度得到基础六棱柱实体，再针对上下端面的六条棱边，分别建立与棱边呈固定夹角的基准面，使用拉伸切除指令截去棱角部分，所有切角斜面保持统一的截切深度与倾斜角度，保证最终成型的零件各个斜面尺寸一致、棱线交汇点完全重合，不会出现面与面之间缝隙、多余碎面的问题。建模过程中需要重点核对截切后新增的顶点坐标，每一处切角都会在原有棱柱的棱边上生成两个新交点，相邻切角斜面之间还会形成短棱边，草图约束时要锁定正六边形的边长、截切平面到原棱线的距离两个核心参数，后续如果需要调整零件整体大小，只需要修改六边形外接圆直径、拉伸总高、切角深度三个驱动尺寸，就能快速衍生出不同规格的同系列几何体，不需要重新搭建特征树。

　　从外形尺寸与安装边界来看，该零件主体为等截面六棱柱，轴向高度与六边形对边宽度的比例接近1:1，属于矮胖型块状实体，放置在工作台面上时，下端面为完整平面，接触面积大，自身重心落在支撑面范围内，不需要额外固定就能保持稳定；切角全部布置在上下端面的周向棱角位置，切角斜面没有延伸到零件中部的六侧主平面，因此零件中部仍保留完整的六个竖直平面，既可以用平口钳直接夹持侧面完成铣削加工，也可以在侧面加工螺纹孔用来安装固定螺钉。如果作为设备垫脚使用，零件的最大外轮廓边界为切角后形成的十二边形外接轮廓，安装时需要在安装基板上预留出比该外接圆大5至10毫米的操作空间，方便扳手拧紧固定螺母；切角斜面距离原六棱柱尖角的截除量控制在棱边长度的六分之一左右，既不会因为切角过小失去避让效果，也不会因为切角过大削弱主体结构的承压面积。

　　功能特性方面，全平面构造的几何体不存在曲面加工误差，普通三轴铣床即可完成全部面的加工，不需要四轴联动或者电火花工序，加工成本极低；各个棱边交汇处均为刚性实体，没有薄壁、悬空结构，承受竖直压载时应力均匀分布在六个主支撑面上，切角位置不会出现应力集中断裂的问题。在制图教学场景中，该零件的三视图可以清晰反映截交线的投影规律：主视图、俯视图中切角斜面会投影为类似形或者积聚直线，学员通过对照三维实体核对二维视图的线条，能快速建立空间投影对应关系；在数控编程环节，六个竖直侧面可以调用子程序完成分层铣削，十二个切角斜面可以通过坐标旋转指令简化编程步骤，减少重复代码的编写量。

　　设计过程中也兼顾了不同使用场景的拓展性：如果作为几何教具，可以在各个棱面喷涂不同颜色的漆层，方便学生区分原始棱柱面和截切生成的新面；如果作为工装垫块，可以在上下端面加工沉孔，穿过螺栓将零件锁定在工装基板上，切角斜面还可以作为导向面，引导工件滑入定位位置；如果作为3D打印的构型练习件，该模型全部为平面结构，打印时不需要添加支撑，摆放时任选一个大平面贴合打印平台即可，成型后棱边清晰，不会出现曲面层纹影响几何观察的问题。整个造型没有多余的装饰特征，每一处平面、每一条棱边都服务于几何演示或者实际装夹使用的需求，参数化的特征结构也方便后续从业者根据自身工位的安装空间调整尺寸，快速适配不同的设备间距、工件高度需求。
