CA6140车床对齐支架传动限位支撑构件

　　在普通卧式车床的进给传动链改造、溜板箱限位调校以及挂轮架周边辅助定位场景中，这类异形对齐支架承担着把零散传动件的安装基准统一到床身导轨坐标系里的作用。车间里做CA6140大修时经常遇到原支架磨损、键槽崩边或者改制后需要重新对齐挂轮中心距的情况，直接补焊旧件很难保证同轴度，按实测尺寸重建一套支架三维结构再出工程图加工，是机修班组常用的稳妥做法。

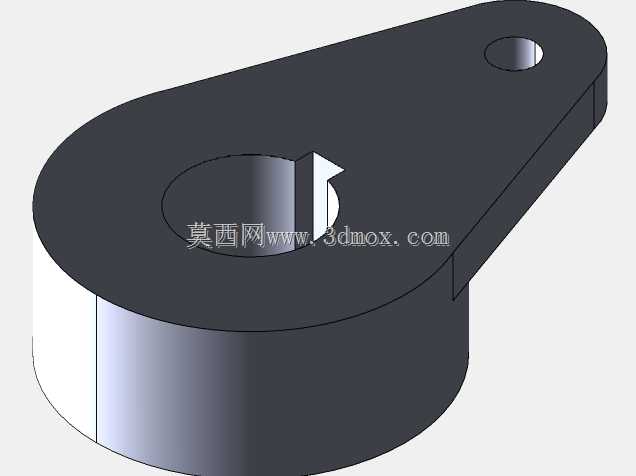

　　从结构上看，零件下半部分是带轴向厚度的圆柱轮毂，中心开出带单键的通孔，用来套在传动轴或定位心轴上；键槽采用普通平键配合，轮毂端面与轴肩贴合后，扭矩通过键侧传递，避免支架在受侧向力时绕轴打转。轮毂上方延伸出一块水滴形（或称长圆形）的连接板，板厚明显小于轮毂高度，远端布置一个小直径光孔，这个孔既可以穿入紧固螺钉把支架锁到相邻机座面上，也能作为调整时的撬动支点或安装定位销的位置。大小两个孔的中心距是整个零件最关键的尺寸，它直接决定被连接两个部件之间的相对位置，建模时必须把这个中心距作为驱动参数，后续改型只需调整孔距和板的外轮廓长度，轮毂部分可以保持不变。

　　外形轮廓的处理遵循铸造与切削兼顾的思路：轮毂外圆与连接板相接处做了平滑过渡，没有尖锐内角，既减少铸件冷却时的应力集中，也方便数控铣削时一刀走完外轮廓；连接板远离轮毂的一端做成半圆头，避免直角尖角在装配空间里与油管、手柄或防护罩发生干涉。零件整体属于扁平类杠杆/支架混合形态，轴向（轮毂高度方向）尺寸最大，径向轮廓沿两孔连线方向拉长，第三个方向宽度最小，这种比例决定了它在装配体里占用的是一个薄层空间，适合塞在挂轮护罩内侧、溜板箱侧壁或进给箱端部这类间隙有限的位置。

　　安装边界方面，建模和选型时需要重点核对三组尺寸：一是轮毂内孔直径与相配轴径的配合公差，通常选H7/k6这类过渡配合，保证支架周向定位可靠又便于拆卸；二是键槽宽度与深度，要和所选平键规格对应，键槽侧壁对孔中心的对称度需控制在0.05mm量级，否则受载时键会单侧啃伤；三是远端小孔到轮毂端面的轴向位置，要确认螺钉装入后头部不与旋转的齿轮或皮带发生擦碰，实际布局中往往要在螺钉头下方留出至少一个垫圈厚度的间隙。连接板外缘到轮毂外圆的过渡圆角半径不宜过小，铸造件取R3~R5、焊接或整块铣削件可取R2，防止热处理或受力时在过渡区产生裂纹。

　　功能特性上，这个支架并不传递大功率主运动扭矩，更多起“对齐”和“限位”作用：把两个本不在同一加工基准上的零件，通过一大一小两个连接点强制约束到设计位置，工作中承受的主要是螺栓预紧力、传动带轻微抖动带来的交变侧向力以及调整时的撬动反力，因此材料选用普通HT200灰铸铁或Q235钢板铣削即可满足强度要求，不必追求合金钢。三维建模时，先画两孔中心连线草图，定出中心距，再分别绘制轮毂圆和远端小孔圆，用样条或相切圆弧把外轮廓封闭成水滴形，拉伸薄板后单独拉伸轮毂圆柱，最后在中心孔上切出键槽、在远端孔处做倒角。工程图出图时要把两孔中心距、键槽对称度、轮毂两端面平行度作为重点标注项，装配入机床后，盘动主轴检查挂轮啮合侧隙均匀、支架无翘动，即说明对齐精度达到使用要求。
