CA6140车床引脚通道剖切式机械结构

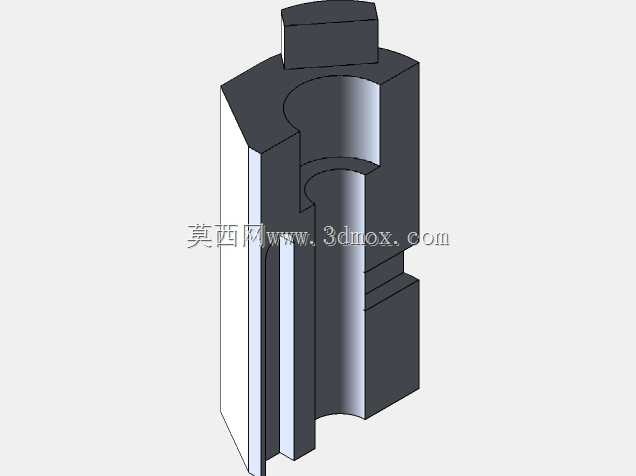

　　该结构件对应普通卧式车床CA6140装配体系中的引脚通道类构件，采用半剖切三维表达形式，完整呈现了零件外部轮廓与内部中空腔道的全部几何特征，可直接用于机床装配干涉校验、零件加工工艺推演、维修拆装教学演示等场景。在CA6140车床的实际运行逻辑中，该通道构件属于机床辅助传动与走线配套部件，主要作用是为机床操作侧的引脚连接件、润滑管路或控制线路提供规整的穿行与定位空间，避免车床进给过程中拖板、刀架往复移动时剐蹭管线，同时对内置的引脚配合段起到径向限位、轴向承托的作用，减少机床长期振动带来的连接件松脱、管线磨损问题。从结构功能特性来看，零件整体为立式阶梯轴类变体结构，主体采用中空贯通设计，内部腔道分为上下两段不同内径的圆柱区间，

　　上段腔道直径更大，用于容纳引脚端部的连接座，下段腔道直径收窄，适配引脚杆身的穿行尺寸，两段腔道之间设置环形定位台阶，装配时可直接抵住引脚连接件的轴肩，无需额外加装定位套即可完成轴向位置限定。零件外部轮廓并非规则圆柱，两侧加工有平行的定位平面，顶部设置凸出的方形限位块，底部两侧开出对称的矩形切口：顶部方形块可嵌入机床床身对应的安装槽内，防止构件工作时发生周向转动；底部切口则用于避让床身安装位的加强筋，同时预留紧固件的操作空间，装配时可从侧面伸入扳手完成锁紧，无需在零件轴向预留额外的拆装空间，大幅压缩了安装位的轴向占用尺寸。设计思路层面，该零件的建模逻辑完全贴合车削类零件的加工工艺顺序：先通过侧视轮廓拉伸生成零件的基础实体坯料，

　　再在前视草图中绘制顶部间隙、底部切口以及内部中空腔道的轮廓，通过拉伸切除命令一次性完成所有内外部特征的减材成型，建模过程中所有特征均保留了工艺倒角与拔模斜度，外部棱边的小倒角可避免装配时划伤操作人员，内部腔道的端口倒角则方便引脚件穿入时自动对中，不会出现卡滞问题。从安装边界尺寸来看，零件整体高度适配CA6140车床床身侧面的预留安装腔，外部最大宽度与安装槽的宽度采用小间隙配合，单侧间隙控制在0.02mm至0.05mm之间，既保证零件可以顺利压入安装位，又不会在机床运行时出现晃动；顶部方形限位块的厚度与安装槽的凹槽深度完全匹配，装配后限位块顶面与床身表面齐平，不会凸出干涉周边的走刀机构；底部切口的高度大于安装位加强筋的高度，

　　装配后零件底面与安装支撑面完全贴合，受力均匀，不会出现局部应力集中。在实际选型替换场景中，该结构的尺寸基准完全沿用CA6140车床的原厂安装接口，无需对床身安装位进行二次加工即可直接替换老旧磨损的原构件，剖切后的三维模型可清晰展示内部腔道的壁厚分布，设计人员可根据实际使用工况调整壁厚参数：若用于重载切削工况，可适当加剧中空段的外壁厚度，提升零件的抗振刚度；若仅用于轻载走线场景，可在保证强度的前提下减薄壁厚，降低零件整体重量。同时模型中完整保留了所有配合面的几何公差基准，外部两侧平行平面的平行度、内部腔道与安装底面的垂直度都可直接在工程图中导出标注，对接后续的数控加工工序时，可直接基于该三维模型生成车削、铣削的刀路路径，减少二维图纸转译过程中的尺寸偏差。
