塑料粉碎回收处理设备结构设计

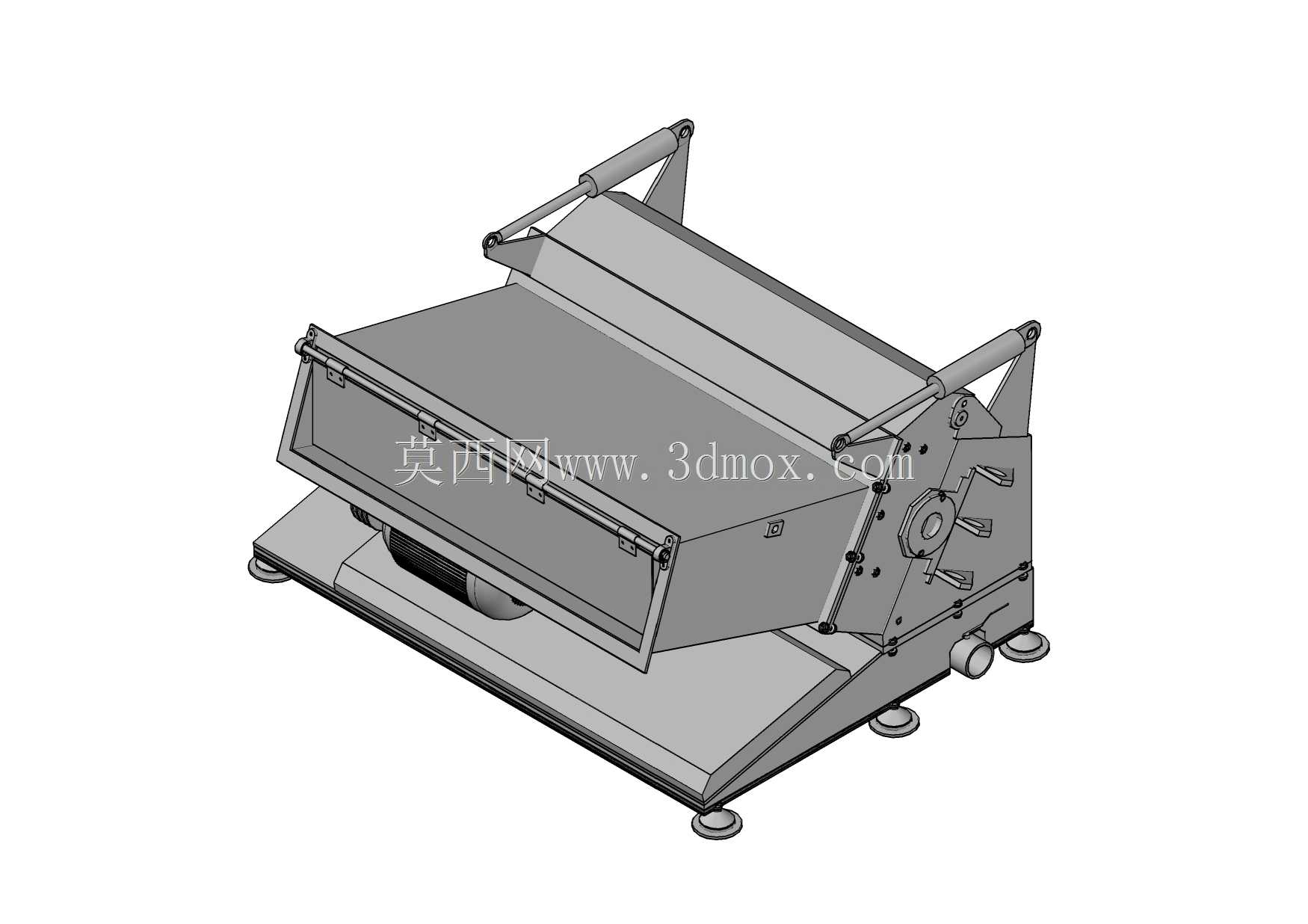

　　这套塑料粉碎处理设备的三维结构方案，主要面向注塑车间边角料回收、废旧塑料制品再生加工以及中小型物料破碎工位的实际使用需求搭建。在注塑生产现场，制品脱模后产生的浇口凝料、飞边料块、不合格塑件往往堆积在机台周边，直接外运处理既浪费原料也增加仓储转运压力，配套该类破碎设备后，可将硬质塑料块体直接加工为粒径均匀的碎料，碎料可按比例掺混新料重新投入注塑工序，形成车间内部的物料闭环回收链路。设备整体采用卧式倾斜布置的粉碎腔结构，进料端设置加宽的导向投料槽，槽体两侧加装防护挡板，既避免投料过程中碎料向外飞溅，也能引导大块塑料物料顺利滑入刀轴工作区域。粉碎腔内部核心工作部件为交错排布的旋转动刀与固定定刀组合，动刀通过刀座固定在主轴上，

　　相邻刀具沿轴向呈螺旋错位排布，这种布局方式让刀具逐次接触物料，避免大块物料同时卡入多组刀隙造成主轴瞬时负载骤增，有效降低驱动电机的启动冲击与运行堵转风险。定刀通过可调螺栓固定在腔体侧壁，刀片磨损后可松开紧固件调整定刀与动刀之间的剪切间隙，针对不同厚度、不同脆性的塑料材质调整剪切间隙，既能保证硬厚塑料块被充分剪断，也能减少薄片塑料反复缠绕刀轴的问题。腔体下部铺设带筛孔的弧形筛网，破碎后的物料只有粒径小于筛孔尺寸才能透过筛网落入下方出料区域，未达到粒度要求的大块物料会留在腔体内继续接受刀具剪切，保证输出碎料粒度均匀，避免过大料块堵塞后续输送或掺混工序。驱动部分采用电机带轮减速传动布局，电机安装在机架侧方的可调张紧底座上，

　　通过更换带轮直径可调整主轴工作转速，针对脆性较高的通用塑料可选用较高转速提升粉碎效率，针对韧性较强的工程塑料则降低转速增大扭矩，减少刀具崩刃与物料过热粘刀的情况。整套设备的承载机架采用型钢焊接成型，底部设置水平安装脚座，现场就位时可通过膨胀螺栓将机架固定在混凝土地面，抵消主轴高速运转产生的振动，机架四周预留维护操作空间，粉碎腔侧面设计为可快速开启的检修门，日常更换刀片、清理筛网堵塞物时无需完全拆解上部进料结构，大幅缩短设备停机维护时长。进料端的倾斜槽体高度适配人工投料的操作姿态，操作人员站在设备侧方即可将料块推入槽内，无需登高或俯身过度，投料口位置加装安全联锁护板，护板开启时设备触发断电联锁，

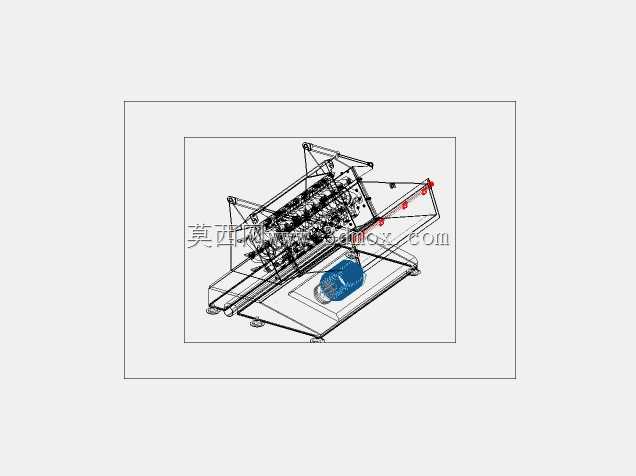

　　避免检修或清理过程中主轴意外转动引发安全事故。出料区域预留标准对接接口，可直接对接集料桶、负压输送管道或者螺旋上料机，破碎完成的碎料可自动输送至原料混合工位，减少人工接料转运的工作量。三维建模过程中对所有运动部件做了干涉校验，主轴旋转全程刀具与腔体内壁、筛网、压料机构之间保留均匀安全间隙，机架的承重梁位置对应电机、粉碎腔的重载点位做了加强筋布置，长期承受交变冲击载荷也不易出现焊缝开裂、机架变形的问题。设备整体占地面积紧凑，可直接布置在注塑机旁的空余工位，不需要单独搭建大型设备基础，适配多品种小批量塑料加工车间的灵活布局需求，结构中所有易损刀片、筛网、传动带都采用行业通用规格，后期备件采购替换便捷，不需要定制特殊加工件，降低设备全周期的使用维护成本。
