双轴剪切式碎纸破碎设备结构设计

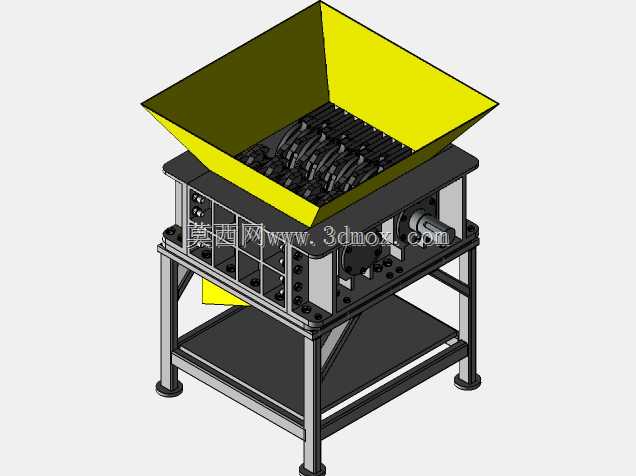

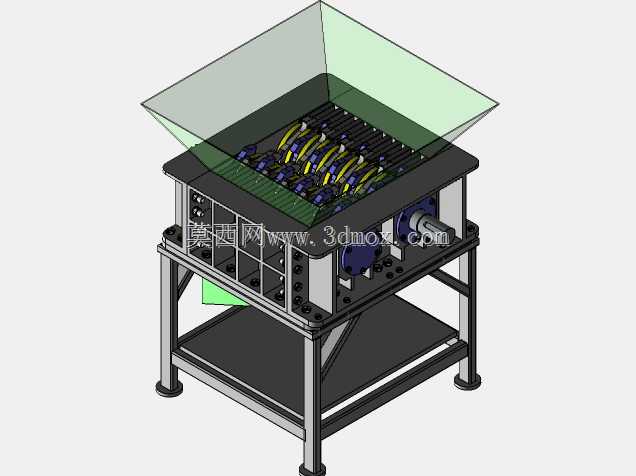

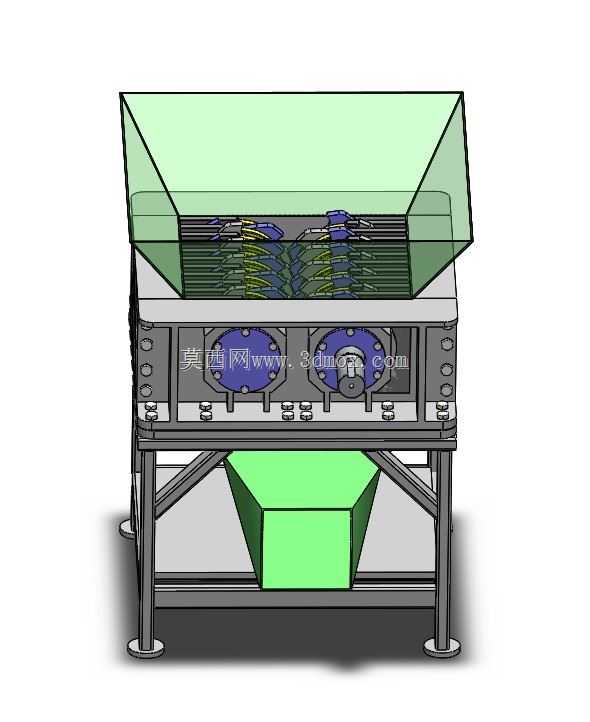

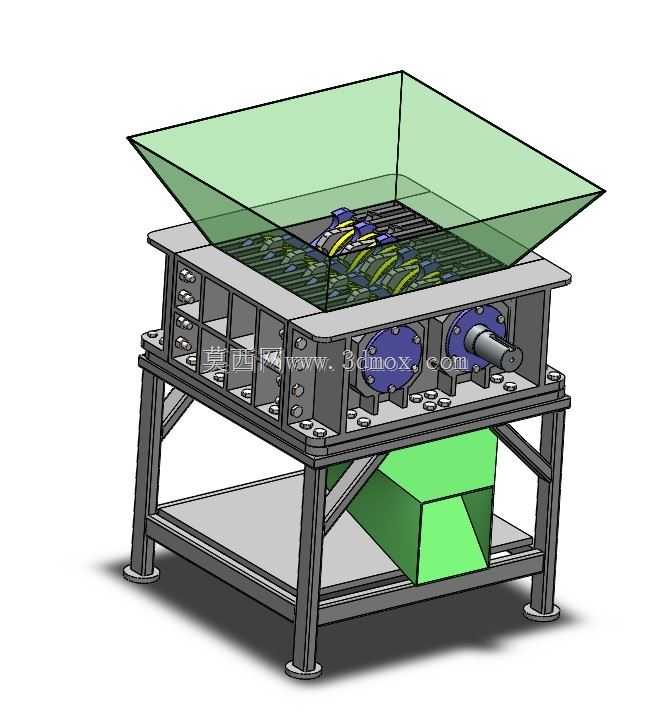

　　该设备采用双轴剪切式结构，主要面向办公废纸集中处理、包装纸板回收、轻薄塑料片材破碎以及小型工业废料减容等场景。整机由上方扩口进料斗、双平行刀轴破碎腔、下部导料溜槽、型钢焊接机架和驱动安装位组成，物料从上方投入后，由两组相对低速转动的刀轴带入剪切区，刀片交错啮合，对纸张、纸板、薄膜、薄金属片等物料形成撕扯、剪切和挤压作用，破碎后的物料经下方倾斜溜槽集中排出，便于后续收集、打包或输送。

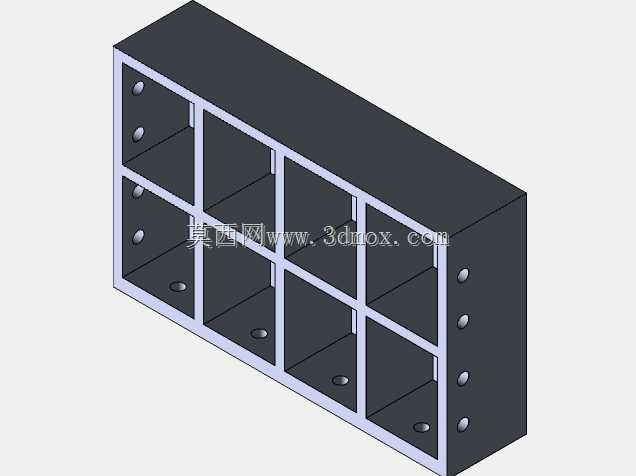

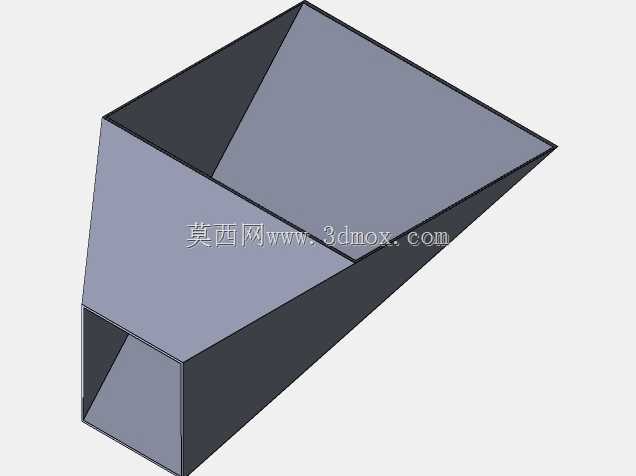

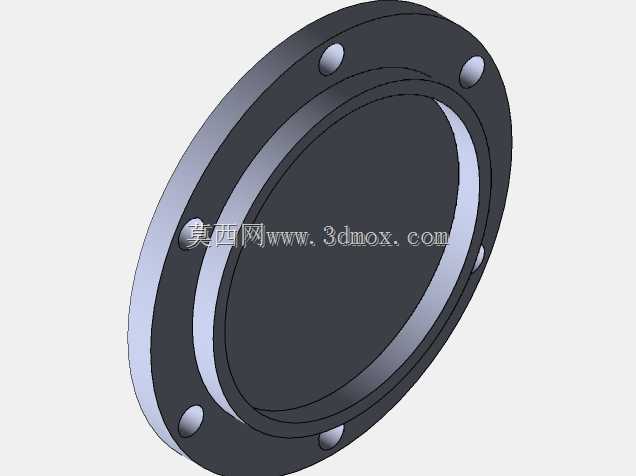

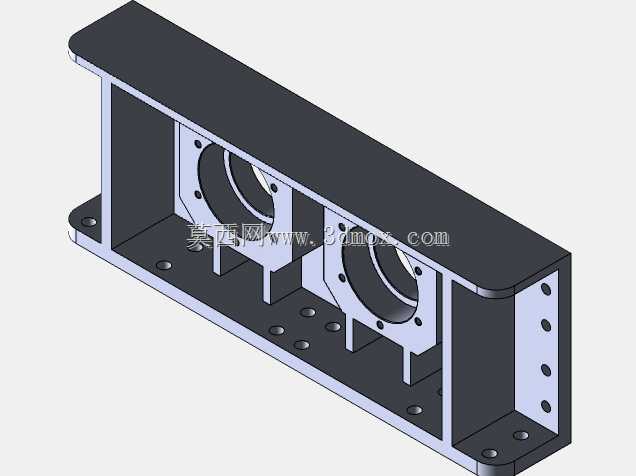

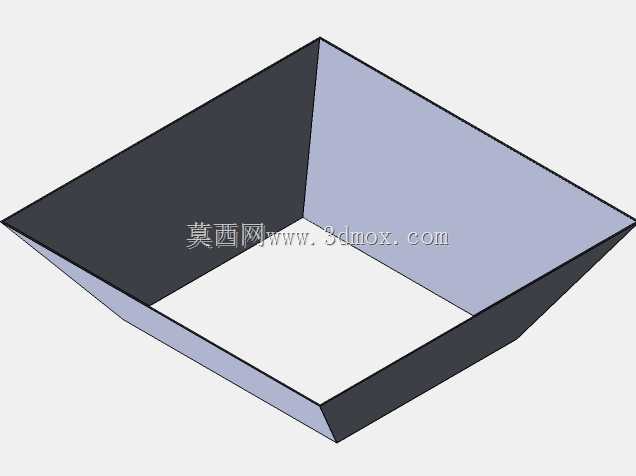

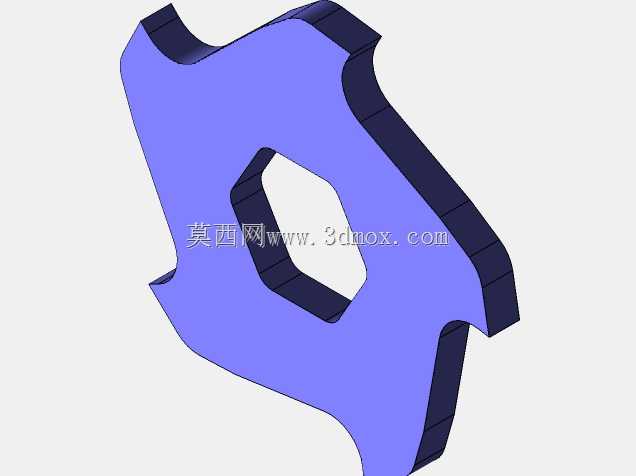

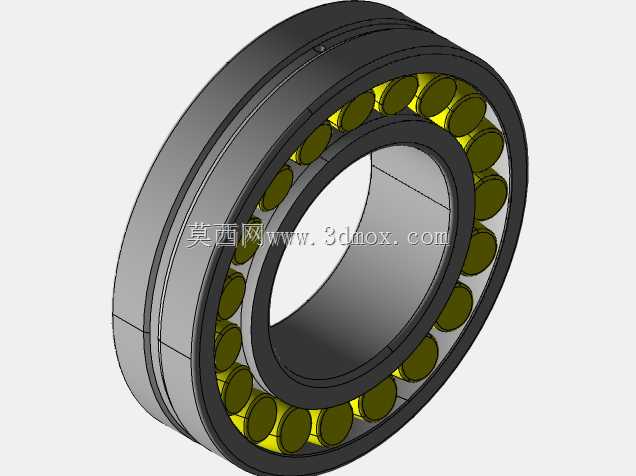

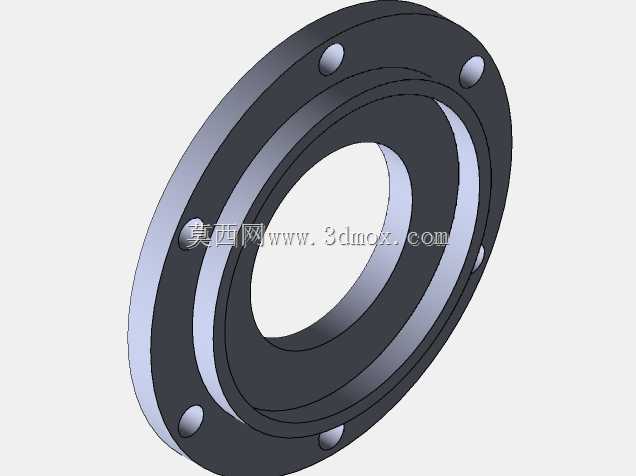

　　从结构布置看，进料斗采用上大下小的扩口形式，投料区域开阔，能够降低人工或输送带喂料时的对位要求；斗体向下收束后对准刀轴工作区，使物料自然滑入剪切位置，减少架料和外溢。破碎腔侧板、端板和刀轴支承区域采用较厚板件与螺栓连接组合，既保证检修时可拆解，也能承受卡料瞬间产生的冲击载荷。两根刀轴平行布置，刀片沿轴向分段安装，相邻刀片之间形成交错剪切间隙；轴端设置轴承座和传动连接位置，可配套减速机、齿轮或链轮机构实现差速或同步反转。

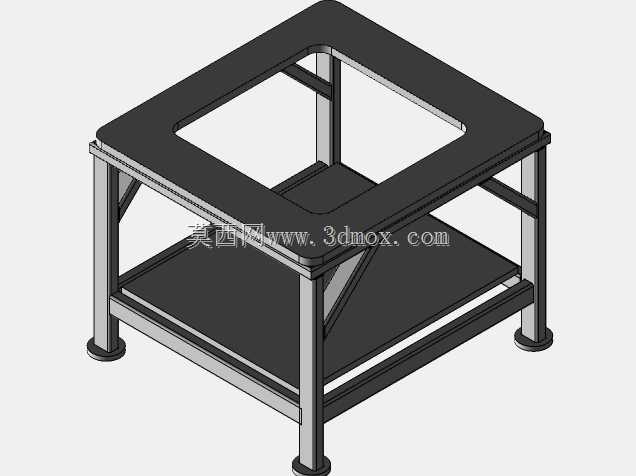

　　下部机架以方钢或型钢焊接成框架，四条支腿承担整机重量和破碎振动，中部平台用于承托破碎箱体，底部横撑提高抗扭刚度。出料溜槽偏向一侧布置，可将碎料导向收集箱或输送设备，避免物料在机架内部堆积。设备安装时需重点核对进料斗最高点、检修门开启范围、轴端驱动装置伸出长度以及支腿地脚位置；现场应预留上方投料空间、侧面刀具维护空间和下方出料容器更换空间。

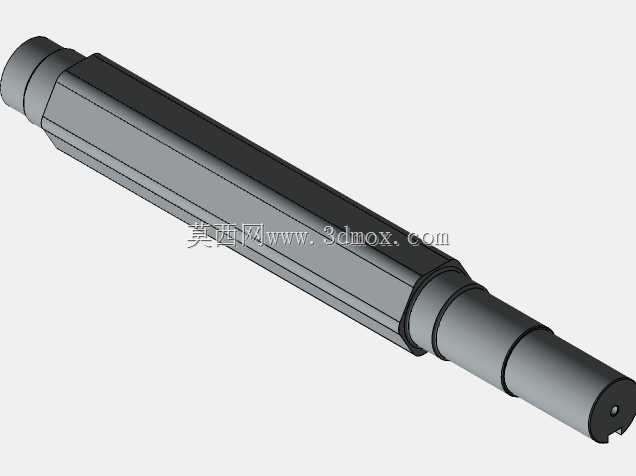

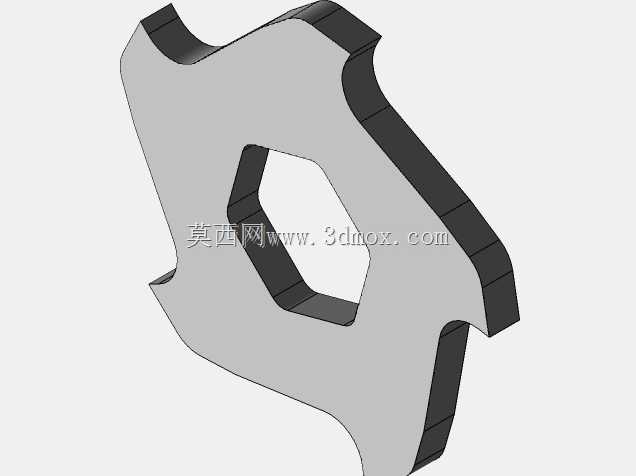

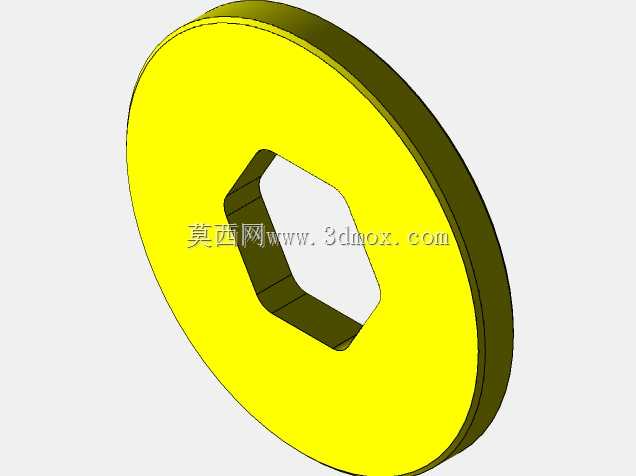

　　建模过程中，刀轴组件是核心：刀片外径、刀座间距、轴向锁紧方式和两轴中心距直接决定物料咬入能力与破碎粒度。箱体设计需兼顾刚度与可维护性，轴承座安装面应保证同轴度，侧板与刀片之间需控制合理间隙，防止缠料和异常摩擦。对于废纸处理工况，低速大扭矩剪切比高速击打更平稳，噪声和粉尘也相对可控；若扩展到塑料、木材边角或轻薄金属，则需进一步加强刀片材质、轴径和驱动扭矩裕量。整体结构清晰，适合作为破碎设备方案设计、刀轴排布校核、机架受力分析以及回收处理线布局参考。
