双轴工业废料撕碎破碎机组

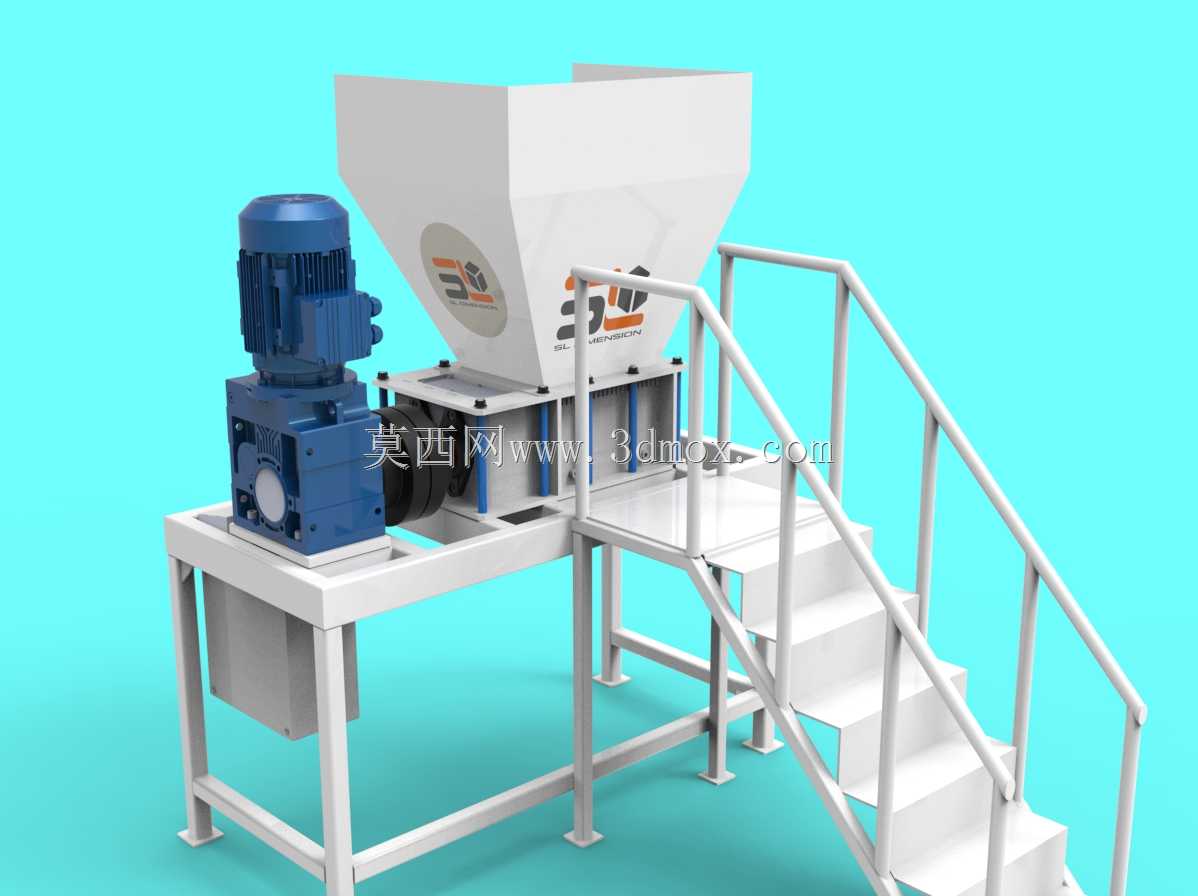

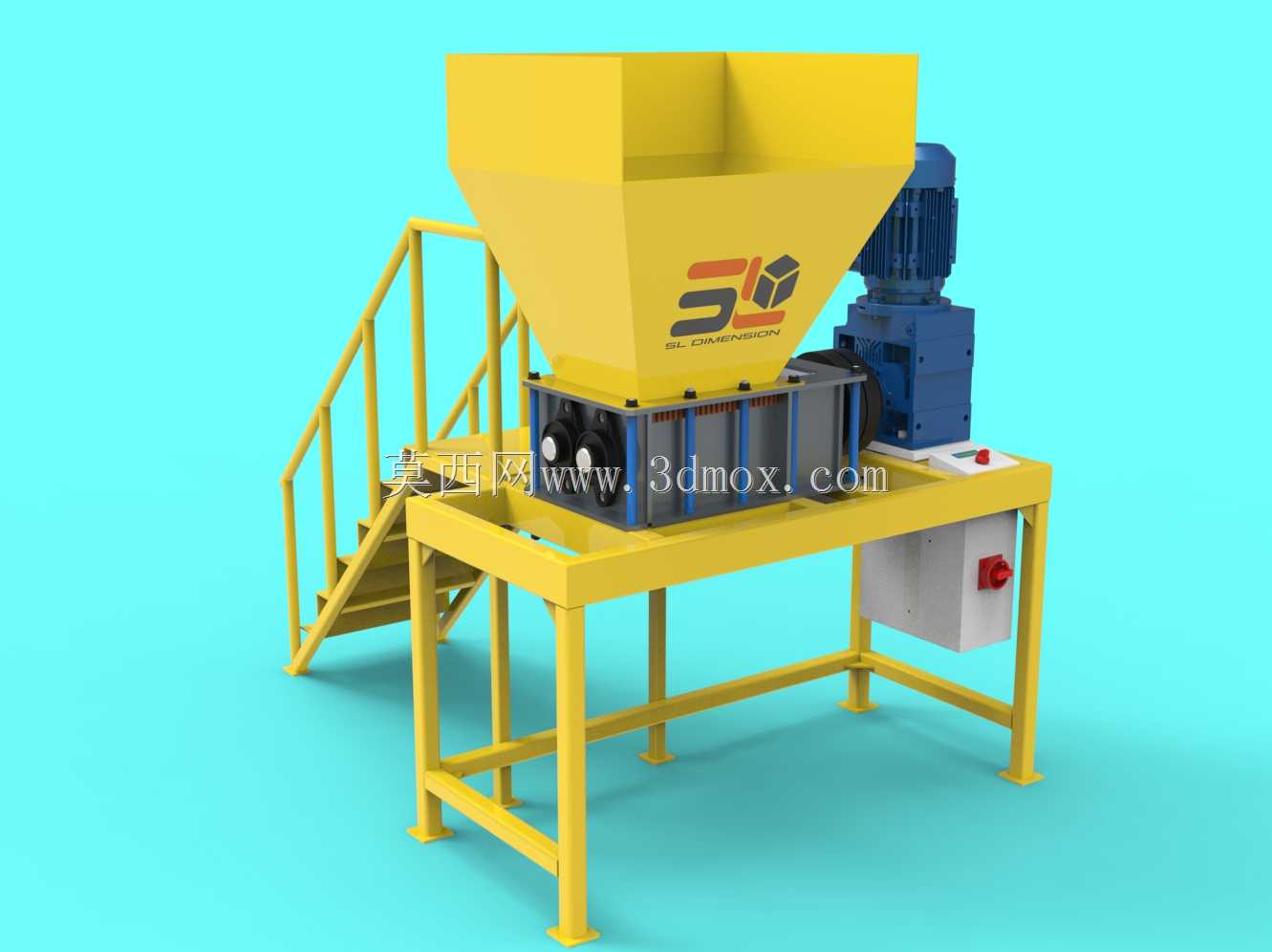

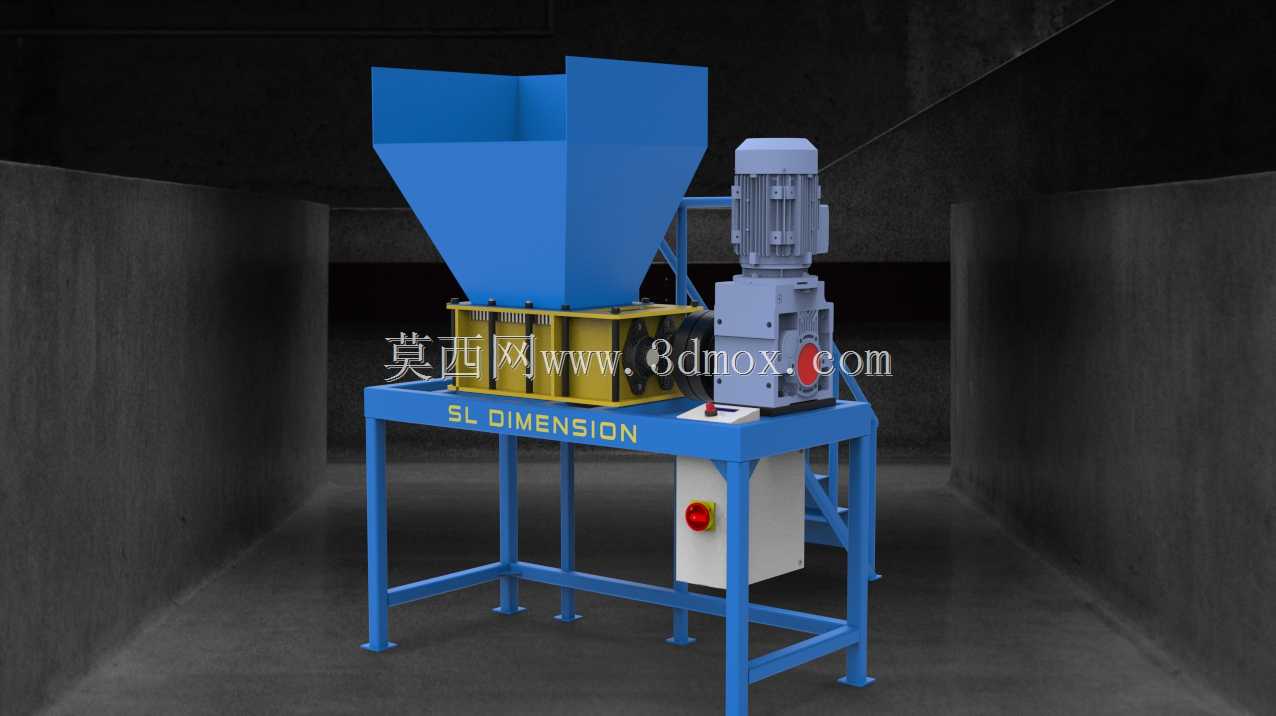

　　这套双轴撕碎设备面向塑料、木材、轻薄金属等散碎废料的减容处理场景，常见于资源回收车间、注塑厂边角料回收线、木材加工余料处理区以及小型固废预处理工位。设备核心由上部扩口进料斗、中部双轴剪切刀箱、侧置减速驱动单元、下部承托机架、检修爬梯平台和电气控制箱组成，整体布置围绕连续投料、稳定剪切、安全检修展开。

　　进料段采用上宽下窄的斗形结构，上口扩大便于抓斗、人工或输送带批量投料，下口收束后对准刀轴工作区，可避免长条料、块料在入口处搭桥。料斗侧壁承受物料冲击，建模时需要保留足够板厚和加强折边，尤其在靠近刀箱的位置，物料会被刀叶向下拖拽，局部受力明显。斗体与刀箱之间采用法兰式连接，便于后期拆开检查刀片、隔套和主轴密封。

　　剪切主机采用两根平行刀轴相对旋转的方案，刀片沿轴向交错布置，物料进入后同时受到挤压、撕扯和剪切作用。与单轴粉碎相比，双轴结构对大块塑料筐、木板、薄金属壳、废线缆捆扎料等不规则物料适应性更强，不依赖物料完全规整即可咬入。刀箱外侧设置轴承支承和挡料结构，减速机与电机布置在机架侧方，通过直联或联轴器传递大扭矩，缩短传动链，也减少了外露皮带传动带来的安全防护问题。

　　下部机架采用方钢焊接框架形式，四根立柱与横向连接杆形成稳定承托体系，台面高度兼顾刀箱落料、检修空间和下方接料容器布置。机架前侧设置带护栏的斜梯与操作平台，平台围绕进料和刀箱检修区域展开，人员可在设备运行准备阶段查看料斗、清理卡阻或进行润滑维护。需要注意的是，爬梯和平台属于人机交互区域，结构设计时应校核踏步承载、栏杆高度及框架晃动量，避免设备重载启动时平台产生明显振动。

　　电气控制箱挂装在机架侧面，按钮、急停和动力接线集中布置，方便操作人员在投料侧完成启停控制。设备外形边界主要由上部料斗宽度、刀箱长度、电机减速机侧向突出量以及爬梯外伸尺寸共同决定。现场布置时，不能只按主机底座投影预留空间，还应在电机侧留出检修拆卸距离，在料斗上方保留投料高度，在平台外侧保留人员通行和安全隔离范围。

　　从三维结构拆解角度看，该设备的建模重点在于刀轴与刀片相位、料斗收口角度、减速机安装同心度、机架焊缝节点以及平台护栏的空间干涉检查。装配时应重点确认刀轴旋转方向、刀片间隙、主轴轴承座定位、电机输出中心高和电控箱走线位置。整体结构强调低速大扭矩破碎、连续投料和维护可达性，适合作为固废预处理设备方案设计、回收产线布局校核以及非标撕碎机结构参考。
