建筑工程用铰接轮式铲运装载机

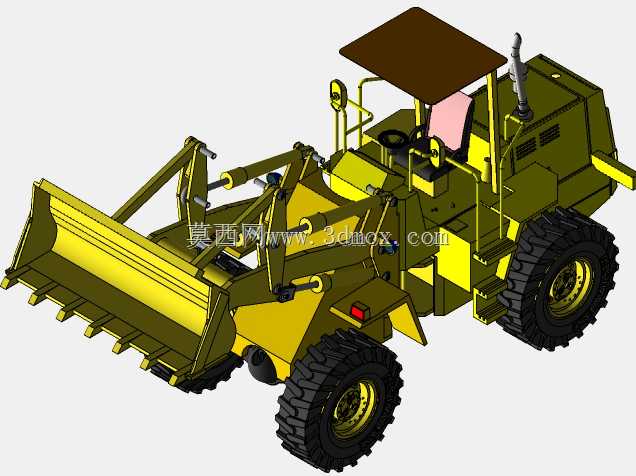

　　该轮式装载机三维结构面向建筑工地散料转运、场地平整、短距离铲装作业场景搭建，整机采用前车架铰接后车架的经典布局，前端配置宽幅切削铲斗，斗体前缘焊接多颗斗齿，插入砂石、碎砖、松散土料时可降低切入阻力，斗背设置加强筋板，重载举升工况下斗体形变控制在工程允许范围内。中部工作机构由两组动臂、举升液压缸、转斗液压缸及铰接销轴组成，动臂根部铰接在前车架支座上，举升油缸伸缩带动动臂绕铰点俯仰，转斗油缸通过摇臂连杆机构驱动铲斗完成收斗、卸料动作，液压管路沿动臂腹板排布，预留管夹安装位，避免作业过程中管线与物料发生剐蹭。

　　后车架集成动力舱、驾驶室、后桥安装位，动力舱外罩开设通风格栅，为发动机散热提供进风通道，排气竖管从舱体右侧向上引出，高位布置可减少工地扬尘倒灌。驾驶室采用开放式顶棚结构，顶棚支架为方管焊接框架，顶部遮阳板覆盖操作区域，驾驶位配置座椅、转向盘、操纵杆，操作视野向前覆盖铲斗切削刃，侧向可观察轮胎与路沿距离，无封闭驾驶室的设计适配南方高温工地短时作业需求，操作人员上下车便捷。

　　行走系统配置大花纹越野工程轮胎，胎面块状花纹深度较大，在泥泞、碎石临时路面可提供足够抓地力，轮辋为多螺栓固定结构，前后桥分别安装在前后车架下方，铰接点设置上下两组铰销，转向时前后车架绕铰接中心折转，转弯半径远小于同吨位整体车架车辆，在狭窄基坑周边、临时施工便道内转向灵活。整机外形边界需匹配工地常见2.8米宽临时便道通行要求，铲斗最大宽度超出车身单侧少量，作业时可一次性完成满幅集料，运输状态下铲斗收至贴紧动臂限位块，整机长度控制在常规平板拖车运输许可范围内，无需拆解即可转场。

　　建模过程中先搭建前后车架铰接中心线，以此为基准定位前后桥安装面、动臂铰点、油缸支座坐标，工作机构各运动部件按实际铰点配合关系装配，可模拟动臂从地面铲掘位举升至最高卸料位的全行程动作，校验油缸伸缩行程是否存在干涉、铲斗卸料角是否满足散料下滑要求。车架各处焊接支座保留螺栓孔、加强圆角特征，轮胎按真实工程胎花纹简化建模，既保证外观识别度，也预留后续细化悬架、液压系统的装配基准。该结构可直接用于施工设备选型演示、新员工装载机工作原理培训，也可作为改装属具（如扫雪辊、抱夹）的搭载母机参考，校核不同属具挂载后整机前后配重、铰点载荷的变化区间。
