6.3毫米立体声大三芯音频插座

　　这类6.3毫米立体声插孔属于音频设备里非常常见的面板安装接插件，日常在调音台、吉他效果器、电子琴、功放前面板、专业声卡以及各类乐器接口箱上都能看到。它承担的是大三芯插头的机械固定与信号导通任务，插头插入后，内部动触片会完成常闭触点切换，把信号从外放回路切到耳机或外部线路；拔出插头后，触片回弹，恢复原有通路。建模时不能只画一个外壳方块，真正影响装配和使用的是前端带外螺纹的圆筒接口、内部插孔深度、后方插针排布以及壳体在PCB或面板上的占位边界。

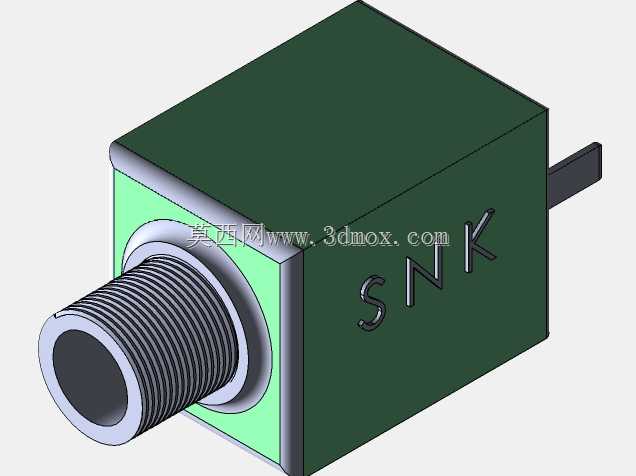

　　从结构上看，前端圆筒是整颗插座最关键的导向与受力部位。6.3毫米口径对应大三芯TRS插头，圆筒外壁做出连续外螺纹，目的是配合六角螺母从面板外侧锁紧，使插座能够固定在设备金属或塑料面板上。螺纹段后方带有一圈台阶法兰，安装时法兰贴住面板内侧，螺母在外侧压紧，这样既限制轴向窜动，又能承受插头反复插拔带来的扭转和拉力。圆筒入口处做了轻微倒角，便于插头在视线受限的演出或机房环境下快速对准插入，避免插头端部硬碰孔口造成镀层划伤。插孔内部需要容纳插头的尖、环、套三段导体，对应左右声道与公共地，模型中应体现绝缘衬套与三组接触弹片的相对位置，虽然外观件不一定把弹片全部细化，但接口深度和内径必须符合插头插入行程。

　　主体壳体采用近似方块的封装形式，这种形状并非单纯为了外观，而是为了在密集PCB布局中提供稳定的占位。方块壳体可以被面板开孔、定位筋或塑胶卡扣约束，防止焊接后受插拔力发生转动。壳体侧面预留的插针从尾部伸出，通常为直插式引脚，穿过电路板焊盘后波峰焊或手工焊接；引脚的间距、伸出长度和折弯角度直接决定PCB封装是否可用。建模时需要把引脚根部与壳体的避让槽表达清楚，因为焊接区域要留给焊盘和阻焊，壳体不能压到板面过高的元件。若设备采用面板固定加板上连接的混合方式，还要核对插座轴线与面板孔、PCB孔的同轴度，偏差过大会导致插头装不进或引脚受力开裂。

　　设计思路上，这类插座优先保证插拔寿命、接触可靠性和面板密封边界。金属圆筒负责耐磨和导向，塑胶或包覆壳体负责绝缘与成形，内部铜合金弹片负责弹性接触。外壳上的标识字符可以在模型中以蚀刻或丝印区域体现，用于生产时识别品牌或方向，但结构工程师更关注的是字符面与插针方向的对应关系，避免装配到面板后出现引脚定义颠倒。壳体的棱角、拔模斜度和顶部平面也要按塑胶件或包覆件工艺考虑，若后续要做渲染或干涉检查，圆角不能随意省略，因为面板旁边往往排布旋钮、指示灯和其他插座，圆角边界会影响最小安全间距。

　　安装边界方面，前端螺纹圆筒的外径、法兰直径和螺母对边尺寸决定面板开孔大小，通常面板孔要让螺纹段通过，而法兰留在背面；方块壳体的宽、高、深决定PCB上的元件禁布区，尤其尾部插针后方要留焊接和维修空间。插头插入后还会向前方伸出一段长度，因此设备机箱内部不能把线束、电池或支架紧贴插孔轴线布置，否则插头无法完全插到位。多只插座并排使用时，还要考虑插头外壳和线缆弯头之间的手指操作空间，不能只按本体宽度排列。对于调音台这类接口密集设备，插座中心距通常要同时满足螺母锁紧工具活动、插头外壳互不干涉以及线缆插拔角度三项要求。

　　在三维建模过程中，可以先以插孔轴线为基准建立前端圆筒和螺纹，再用壳体方块确定安装主体，随后从尾部延伸插针并建立面板、PCB两个参考面。螺纹不必追求完全真实的牙型细节用于整机装配时，可按外观螺纹表达，但在需要机加工面板或核对螺母配合的场景，应保留大径、小径、螺距和有效螺纹长度。内部触片若用于机构动画，可以单独做成可动零件，展示插头插入时触片被推开、常闭触点断开的动作；若只做整机外观，则用简化结构表示即可。整体模型的价值在于把音频接口的外部装配关系、PCB焊接边界和插头操作空间统一起来，让结构设计人员在机箱布局阶段就能发现孔位错位、间距不足或插针干涉等问题。
