铝合金自行车水壶固定支架结构

　　骑行装备的结构设计往往在极小的安装空间内平衡夹持可靠性、自重与抗振能力，这款铝合金水壶固定支架就是围绕山地车、公路车及通勤自行车车架三角区域使用场景完成的结构件。日常长距离骑行中，骑行者需要随时取用瓶装饮用水，支架既要在颠簸路面、越野路段和持续振动下保持瓶身稳定，又要保证单手取放顺畅，不能出现水瓶松脱、晃动异响或取瓶卡滞。

　　从安装边界看，支架适配车架上常见的双孔安装位，整体占用高度约160mm，容纳瓶身的有效宽度约75mm、适配直径约90mm，能够覆盖多数标准骑行水壶。建模时需要重点核对安装孔中心距、支架背部贴合面与车架管材之间的间隙，以及底部承托弧面的位置。若背部轮廓与圆管贴合不良，锁紧后会产生局部应力集中；若底部托边过高或开口收得过窄，取放水壶时会产生明显摩擦；若侧向包围量不足，越野振动时瓶身又容易跳出。

　　该结构采用一体式弯折与局部镂空相结合的思路。主体由两根近似平行的侧向支撑臂向上延伸，在顶部形成连接框，下部通过承托横梁和中部连接筋维持整体刚度。这样的布局使支架正面形成较大开放区域，水壶可以从侧上方快速推入或取出；背部连接区承担螺钉锁紧载荷，底部横梁承担瓶体重量，两侧长臂则提供弹性夹持力。铝合金材料在这类零件上具有明显优势：密度低，有利于控制整车重量；截面适度弯曲后具备良好弹性，水壶装入时支撑臂可轻微张开，到位后又能回弹抱紧；表面阳极处理后还能提高耐磨和耐蚀能力，适合雨水、汗液和泥水接触环境。

　　结构细节上，支架中部的开孔并非单纯减重。长圆形与小尺寸镂空区域可以减少材料堆积，降低支架自重，同时调整力流路径，让夹持臂在受控范围内变形。安装孔周围需要保留足够实体宽度，因为螺钉预紧力和路面冲击会在孔边形成较高局部应力；孔位若过于靠近边缘，长期使用后可能出现微裂纹或压痕。底部承托边不宜做成完整圆环，开放形托边既能托住瓶底，又能避让不同瓶身的锥度和标签凸起，还便于泥沙自行排出，避免积污磨损瓶体表面。

　　从三维建模角度处理这类零件时，不能只按外观曲面拉伸出形状。更合理的方式是先建立车架安装基准、水壶外包络面和手部取放路径，再反推支架轮廓。侧向夹持臂的内表面应与瓶身圆柱面保持连续接触或近似线接触，过盈量需要控制在轻微弹性变形范围内；顶部连接框的圆角过渡决定了弯折区应力水平，尖角会让振动载荷集中在转角；背部安装面可增加浅凹槽或凸台，使螺钉头、垫片与支架受力面贴合稳定。

　　在实际装配中，支架通常通过两颗螺钉固定于车架立管、下管或斜管上的焊接螺母座。锁紧时不应只追求大扭矩，而应让支架背面与管材贴合、支架不发生转动，同时保留夹持臂的弹性活动空间。若用于砾石路面或山地骑行，可适当检查底部承托位置与瓶身重心关系：瓶体重心过高会放大摆动，重心过低又可能影响脚踏或前轮转向间隙。对于公路车追求气动和轻量化的场景，支架外轮廓应尽量贴近车架管型，减少突兀外伸；对于通勤车和旅行车，则可优先强调耐用性和对不同瓶径的兼容性。

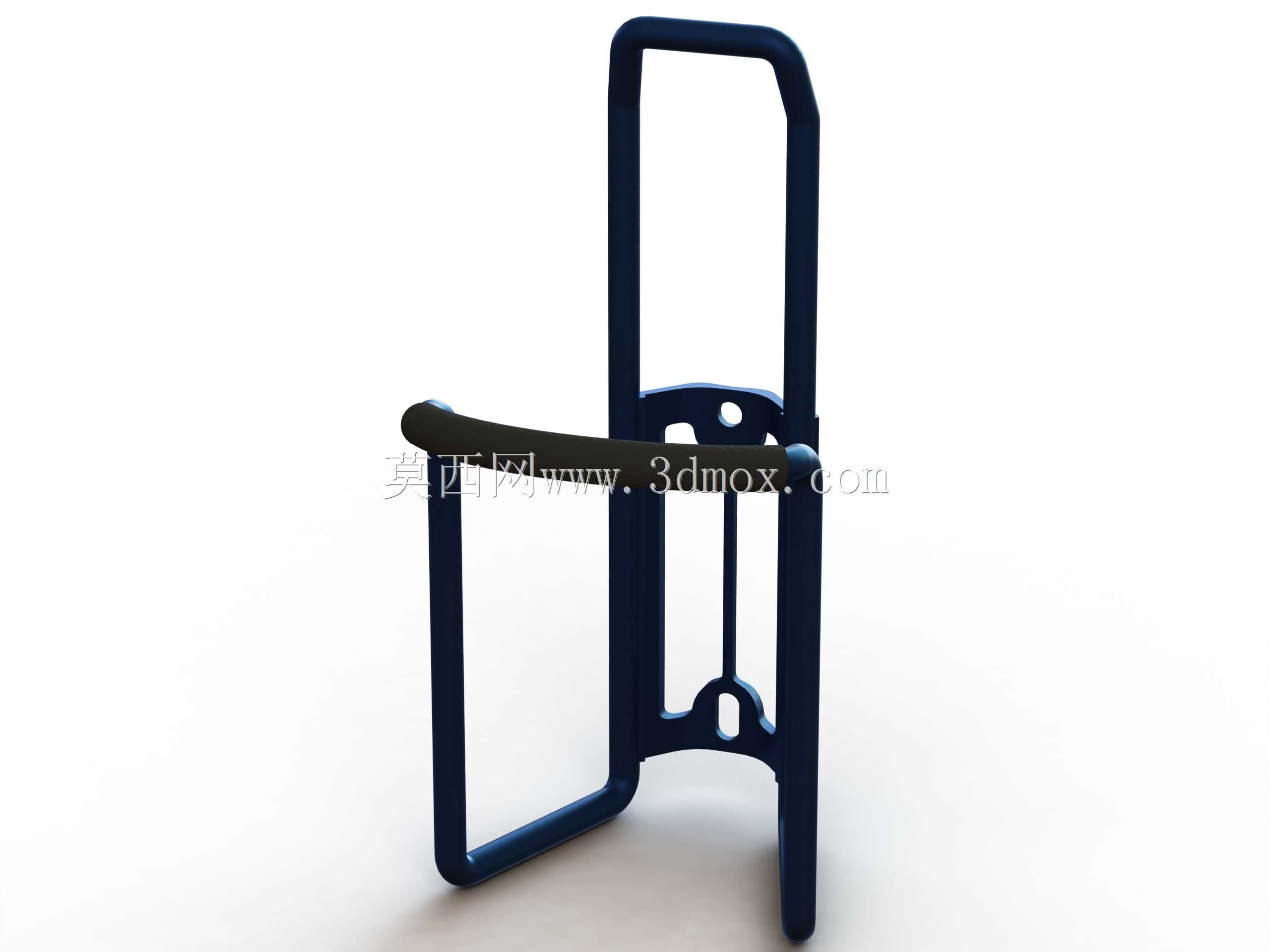

　　该模型在结构表达上完整呈现了侧臂、顶部框、底部托梁、安装孔位和中部镂空筋位，可用于骑行附件结构评审、安装干涉检查、铝合金折弯或CNC加工工艺讨论，也可作为自行车周边产品轻量化设计的参考。核对时应特别关注瓶身装入后的侧向张开量、螺钉孔与车架孔位的重合度，以及支架最低点与车架、线缆、水壶之间的安全间隙，从而保证模型从外观展示到实际装车使用都具备可落地的工程依据。
