4KW功率STS引脚铝挤散热型材

　　这款散热件针对中小功率半导体器件的自然对流散热场景开发，主体采用铝合金挤压成型工艺，截面为一体化多鳍片布局，适配TO220、SOT32封装的功率管、整流桥、固态继电器等发热元件，在工控电源、伺服驱动、变频模块、充电桩控制板、光伏逆变辅源这类长期连续运行的设备中承担热量导出与扩散作用。

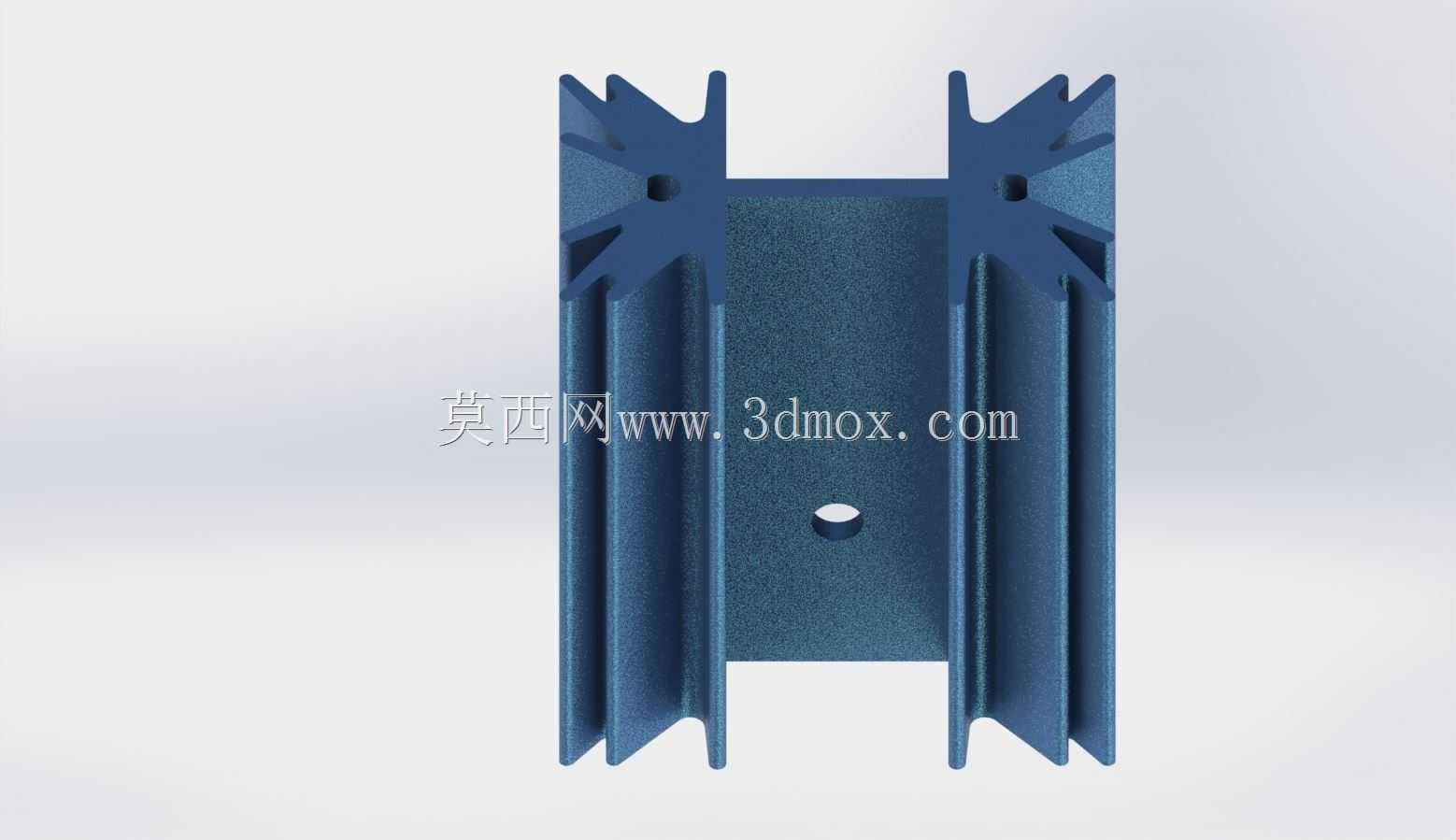

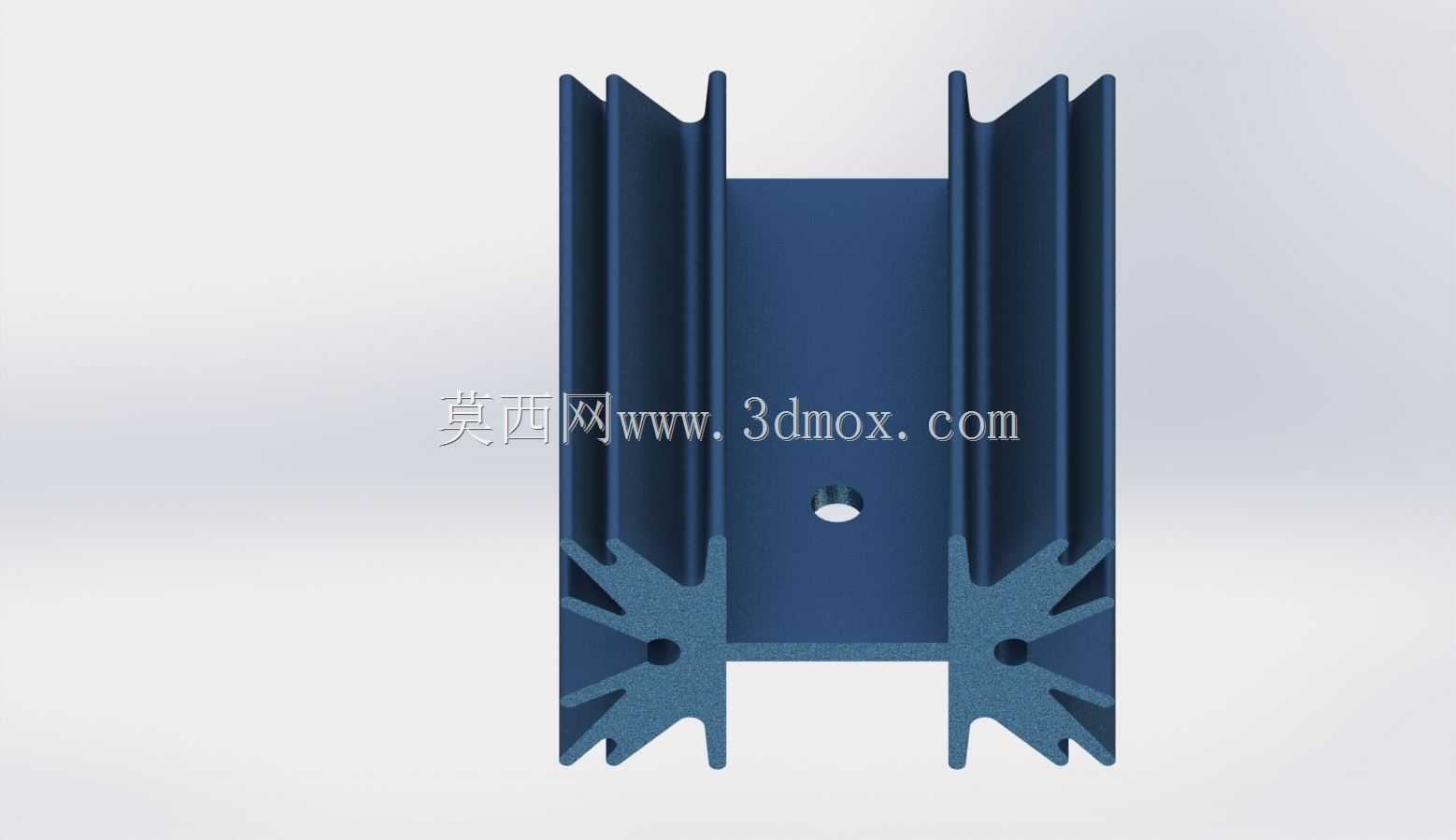

　　从实际装机边界来看，该型材长度方向可按设备内部空间裁切，单段成品外形控制在长50mm、宽42mm、高25mm的紧凑区间，不会过度占用PCB板上方的走线与元件排布空间。截面两侧预留的异形卡槽与引脚避让缺口，是设计阶段重点处理的结构：中部对称分布的星形卡位既可以直接卡装功率器件的安装孔位，也能配合绝缘衬套、压片完成器件固定，避免螺丝锁附时压裂塑封管体；两端延伸的鳍片根部做了加厚过渡，消除挤压成型时的应力集中，也让热量从器件接触区向远端鳍片传导的路径更顺畅。

　　鳍片排布采用不等高错位的思路，没有采用等间距平行直鳍的常规方案：朝向器件安装侧的鳍片间距稍宽，保证热空气上升时不会在鳍片缝隙间形成滞流区，自然对流状态下冷空气可以从底部缺口顺畅进入，顺着鳍片间隙向上带走热量；外侧鳍片做了折边勾型结构，一方面增加型材整体的抗弯刚度，长条形裁切后不会因为壁薄出现翘曲，另一方面折边形成的额外换热面在有限体积内拉高了总散热面积，4KW量级的发热负载下，无需加装强制风冷风扇即可把器件结温控制在半导体允许的工作区间，省去风扇的同时也降低了设备后期运行的故障点。

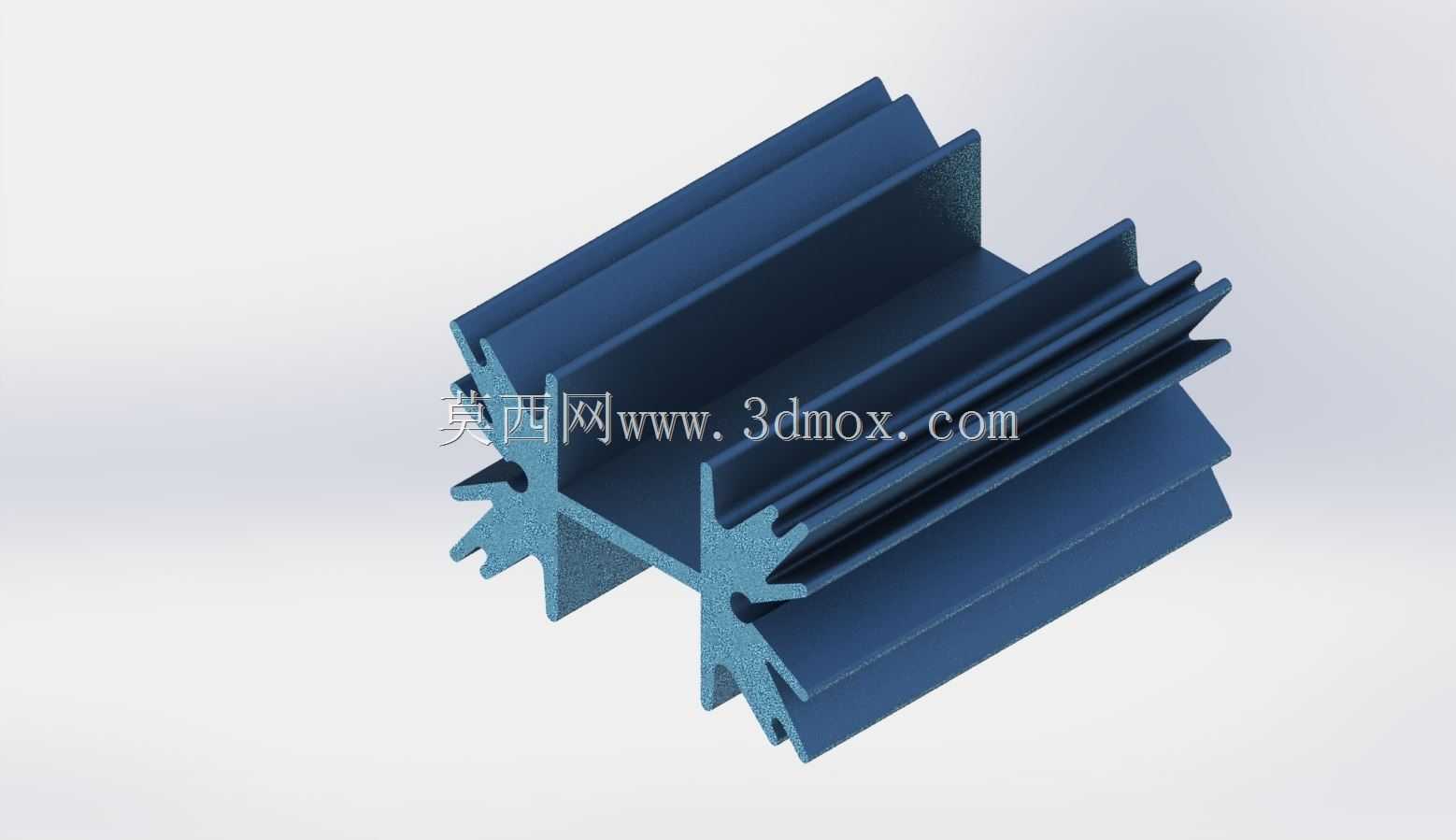

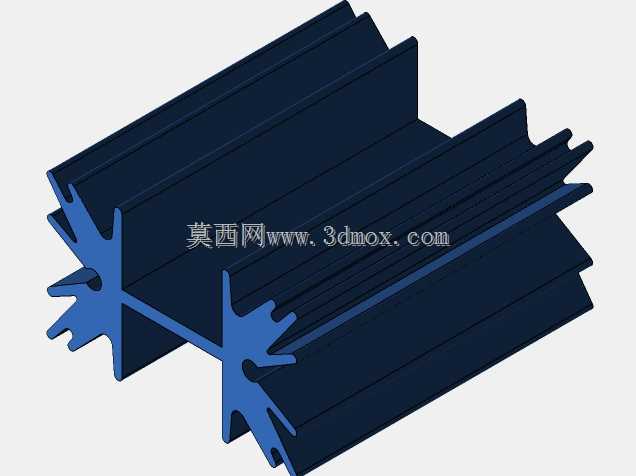

　　建模过程中完整还原了铝挤截面的所有细节特征：鳍片端部的微小拔模斜度、卡槽内的定位凸筋、底部与器件贴合的平整安装面都按挤压工艺的实际公差做了还原，没有出现工艺无法成型的尖锐内角或者壁厚突变结构。壁厚分配上，器件接触的基板区域厚度最大，热量从功率管外壳传入后可以快速在基板平面扩散，再均匀分配到每一片鳍片上，避免局部热点；鳍片从根部到顶端厚度逐步减薄，既符合铝挤模具的出料规律，也在相同材料重量下最大化换热面积。

　　安装适配层面，该散热件支持两种常规装机方式：第一种是直接通过器件自身的安装孔，配合绝缘粒、螺丝将功率管压紧在散热件中部的贴合平面，贴合面预留的平面度满足导热硅胶片或者导热硅脂的填充要求，不会出现间隙导致接触热阻飙升；第二种是利用截面两侧的卡槽，将整根散热型材卡装在PCB预设的塑料固定座上，多颗功率器件可以沿型材长度方向依次排布，适合多路输出电源、多轴伺服驱动这类多发热元件的紧凑布局场景。

　　在热设计的实际校核逻辑里，这类型材散热器的核心优势在于成本与可靠性的平衡：铝合金材质本身导热系数远高于钢制冲压散热片，挤压成型后无需后续拼接，不存在组合式散热器的界面接触热阻；阳极氧化后的深色表面可以提升辐射换热效率，在密闭机柜内空气流速极低的工况下，辐射散热占比可以达到总散热量的两成左右，弥补自然对流的换热能力不足。外形尺寸的设定也充分考虑了标准机柜内元件的安全间距，25mm的高度不会触碰上方的线槽或者屏蔽盖板，42mm的宽度在DIN导轨安装的电源模块内部也不会和相邻接线端子产生干涉。

　　结构细节上，鳍片末端的勾型结构同时起到防护作用，装机搬运或者维护过程中，即使工具误碰到散热片，薄鳍片也不容易出现弯折变形，长期使用后鳍片间距不会因为变形堵塞风道。中部的星形支撑结构把上下两组鳍片连接为整体，当散热件沿长度方向裁切为不同规格时，任意截面都保持足够的结构强度，锁附螺丝时不会出现型材凹陷变形，保证器件贴合面的接触压力均匀。
