3/4寸消防洒水喷头悬吊支架结构

　　这套悬吊式洒水喷头结构，是自动喷水灭火系统里末端布水单元的核心配套构件，日常在民用建筑消防管网、工业厂房湿式喷淋系统、仓储库区顶板消防布设场景中大量使用，整体承担喷头本体吊装固定、对接供水支管、导流布水的作用，结构设计完全贴合现场喷淋管网的安装逻辑。

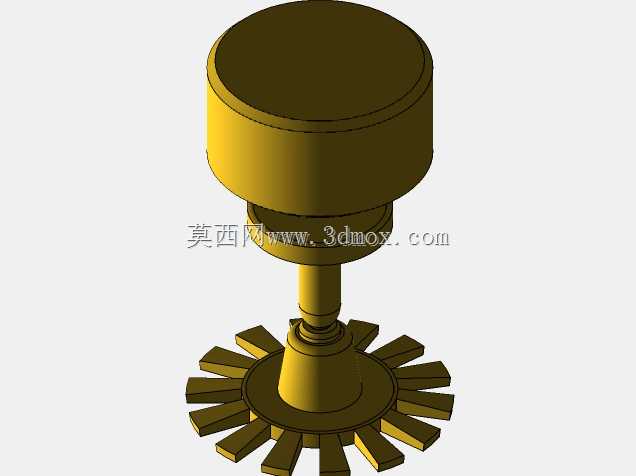

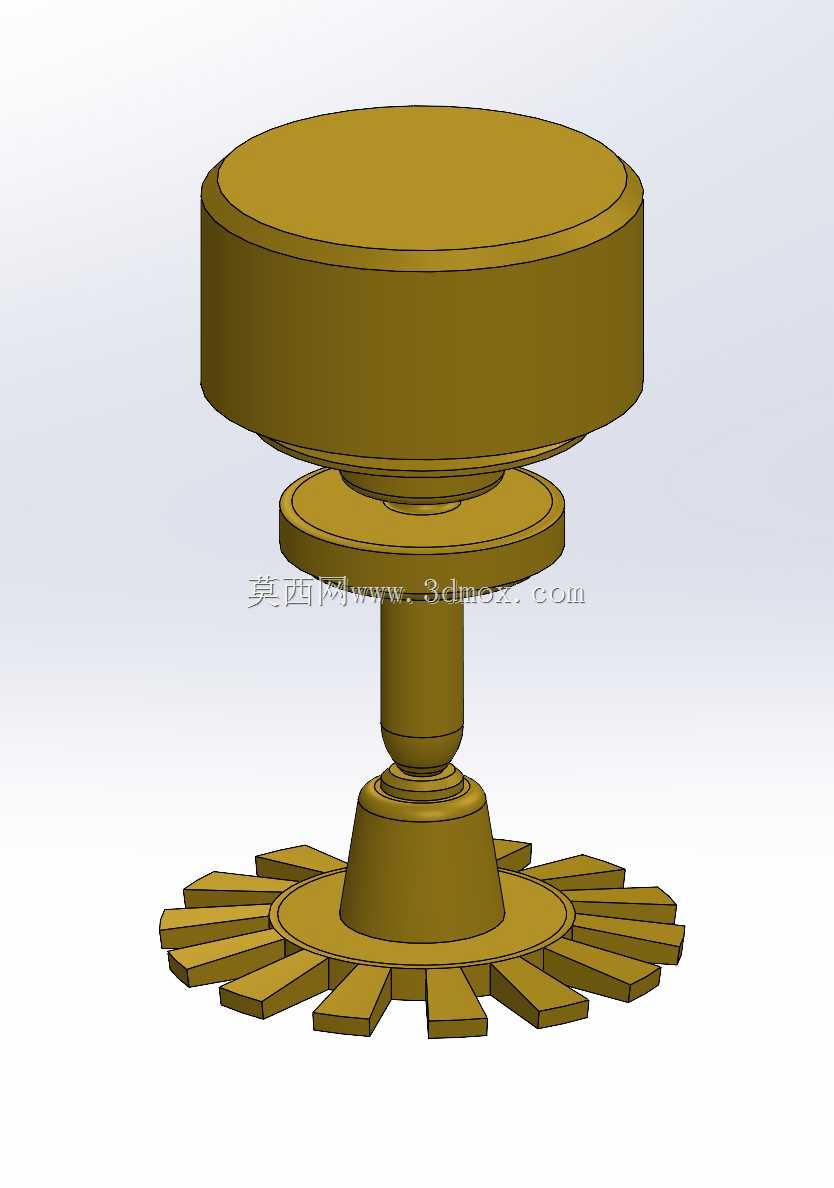

　　从现场安装边界来看，该悬吊支架适配3/4英寸标准供水螺纹接口，整体轴向长度为51mm，最大径向宽度为27mm，尺寸紧凑，安装时不需要在顶板下方占用过多竖向空间，适配吊顶内暗装、顶板下明装两种常见布设方式。上部的圆盘结构为喷头的上盖承压端，外径为整个构件的最大尺寸，安装时可配合装饰盖板或者直接贴临顶板固定面，预留的螺纹连接段可直接拧入供水支管的内螺纹接口，螺纹配合段的长度经过匹配，拧紧后不会出现接口外露过长、或者拧入深度不足导致密封失效的问题，现场施工时不需要额外裁切配管，就能完成对接。

　　中部的悬吊过渡段采用变径阶梯轴加球形过渡的结构形式，上段细颈承接上部承压圆盘，中段的环形凸台可作为安装定位面，现场拧装时可以借助该凸台施加拧紧力矩，避免直接夹持下部布水结构造成喷水面变形；球形过渡段一方面抵消管网通水时的轻微水锤振动，避免螺纹连接处长期受交变应力出现松动渗漏，另一方面给下部布水盘留出足够的竖向落差，让喷出的水流有充分的扩散空间。下部的锥形导流座直接承接底部的溅水盘，锥形面的倾斜角度经过匹配，水流从喷头出口喷出后，会先冲击锥形座完成第一次导流，再均匀分散到四周的溅水齿上。

　　底部的放射状溅水盘是实现均匀布水的关键结构，整圈均匀分布的矩形溅水齿沿径向向外伸展，齿间留有均匀的过水间隙，当压力水流从喷头出口向下喷射时，水流撞击溅水盘后会被各个齿面切割、折流，形成均匀覆盖下方保护区域的水雾滴，不会出现局部布水空白、或者水流集中冲射某一区域的问题。溅水齿的厚度和外伸长度经过适配，既保证足够的结构强度，长期受水流冲击不会变形，又能让水流的分配范围符合喷淋系统的保护半径要求，单台喷头的布水覆盖范围可以满足常规中危险级场所的消防布设要求。

　　在建模逻辑上，整个构件优先采用回转类特征完成主体结构搭建，上部圆盘、中部阶梯轴、锥形导流座都属于同轴回转体，通过旋转特征即可生成主体轮廓，保证各段的同轴度公差，避免安装后出现喷头倾斜、布水偏斜的问题。底部溅水盘的放射齿采用圆周阵列方式生成，先绘制单个溅水齿的拉伸轮廓，以主体轴线为阵列中心整圈均布，保证每个齿的角度、外伸长度完全一致，从结构根源上保证布水均匀性。建模过程中特意保留了各段过渡处的圆角特征，没有出现尖锐直角，既符合铸造黄铜构件的工艺特性，避免应力集中在交变水压下出现开裂，也能减少水流经过时的局部涡流阻力。

　　实际选型使用时，该悬吊支架适配下垂型洒水喷头的安装工况，供水支管从顶板上方布设，喷头通过支架向下悬吊，溅水盘距顶板的距离可以通过上部螺纹的拧入深度微调，满足消防施工规范里对溅水盘与顶板间距的要求。构件整体采用黄铜材质的结构设计，抗锈蚀能力强，在长期潮湿的消防管网环境中不会出现锈渣堵塞喷头的问题，螺纹连接处的密封面平整度在建模时做了贴合处理，现场缠绕生料带后即可实现可靠密封，通水后不会出现渗漏。结构中没有多余的复杂异形特征，所有轮廓都适配常规黄铜铸造或者机加工工艺，开模或者数控加工都可以快速成型，量产时的工艺性良好，不需要额外做特殊的后处理工序。

　　在管网系统运行时，这个悬吊支架不光起到连接固定作用，自身的结构强度可以承受管网通水时的工作压力，不会出现承压变形，中部的缓冲过渡段还可以吸收管网运行时的轻微振动，避免喷头与支管连接位置长期受振出现松动。溅水盘的放射齿布局经过结构优化，水流撞击后形成的水滴粒径适中，既可以快速穿透火场上升的热气流到达燃烧物表面，又不会因为水滴过大导致布水不均匀，能够在火灾触发喷头动作后，快速在保护区域内形成连续的水幕，实现控火灭火的作用。
