CA6140车床对开式滑动轴承支座

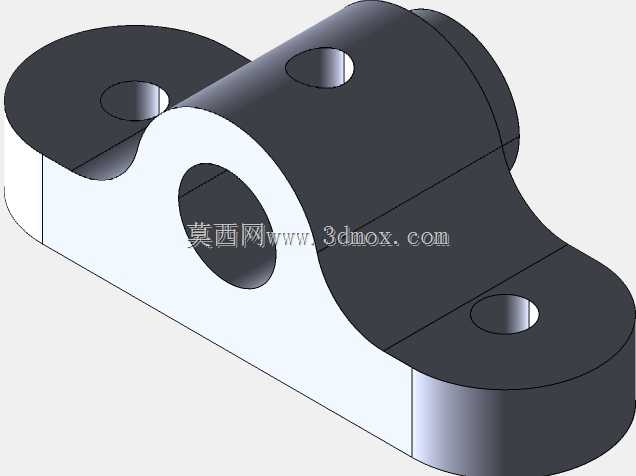

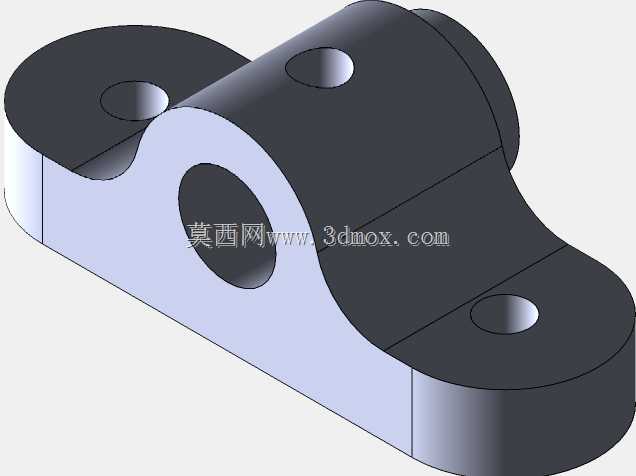

　　在普通卧式车床的主轴箱、进给箱以及溜板传动机构中，大量回转支承位置需要兼顾承载、润滑与拆装便利性，对开式滑动轴承支座正是这类位置上最常见的支撑结构。该零件对应CA6140系列车床传动系统中的典型支座件，整体采用底座加宽、上部抱合轴瓦的布局，下部为近似长圆形的安装底板，两端各布置一个沉头通孔，用于穿过内六角螺栓或双头螺柱，将整个支座压紧在箱体贴合面或床身辅助安装面上。底板轮廓在两端圆孔处做整圆加厚，中间以平直腹板连接，这种形态既保证螺栓头与螺母支承面有足够的压溃面积，又能通过收窄中间区域减少铸件材料消耗与整机重量。

　　支座上部为半圆筒形轴瓦容纳腔，沿轴线方向贯通一个主孔，用于装入剖分式轴瓦、衬套或直接支承传动轴。主孔上方的拱形凸台内加工有横向油孔，孔口朝上，可安装油杯、油嘴或接通润滑管路，使润滑油在轴颈旋转过程中沿油槽均匀分布到摩擦表面，降低轴瓦与轴颈之间的干摩擦风险。拱形外壁在主孔两侧形成厚实的加强筋带，将径向切削力、皮带张紧力以及齿轮啮合力产生的载荷顺畅传递到底板，避免支撑部位出现局部椭圆变形。从三维形态上可以看到，上部圆筒与底板之间采用大圆弧过渡，铸造圆角连续，既符合砂型铸件的拔模与流动性要求，也能显著降低应力集中系数，防止机床长期受交变载荷后在转角处产生裂纹。

　　实际装配时，传动轴从主孔横穿，轴瓦剖分面通常与支座水平结合面重合，便于在维修时不必拆卸轴上齿轮、联轴器即可吊起上盖或抽出轴瓦进行刮研更换。底板两端安装孔的中心距是该零件最关键的安装边界尺寸，设计时需与箱体安装面螺孔严格对齐；底板底面要求铣削或刨削加工，保证与支承面贴合率，装配后通过塞尺检查0.05mm塞尺一般不得塞入。主孔内径与轴瓦外径采用过渡配合，轴瓦内孔再与轴颈形成H7/f6一类的间隙配合，保障主轴在温升后仍能自由回转。油孔位置需避开主承载区，正对轴瓦非承载侧的油槽，使润滑油借助轴颈旋转形成的油楔进入承载区。

　　建模过程中，先以底板底面为基准绘制长圆形轮廓草图，拉伸得到底座实体；再在底座上方建立半圆筒与拱形凸台，利用旋转特征生成主孔毛坯，随后通过拉伸切除完成两端安装沉孔、顶部油孔及各端面倒角。铸造圆角需在实体基本成型后统一添加，圆角半径随壁厚变化取R3至R8，避免厚薄突变。加工面在模型中以不同颜色区分，底面、主孔内圆、两端沉孔端面为机加工面，其余非配合面保留铸件毛坯状态，这种表达习惯在车间工艺编制时可直接用于划分加工工序与铸造模样余量。结构设计上还需注意壁厚均匀性，底板厚度与圆筒壁厚差值控制在两倍以内，防止铸件冷却时因收缩不均产生缩松。支座整体高度受车床箱体内部空间限制，上方油杯安装后不能与相邻齿轮防护罩干涉，底板长度方向则要留出扳手空间，保证两端螺栓能够使用标准套筒拧紧。

　　从设备用途看，这类支座广泛用于车床挂轮架、进给箱中间轴、丝杠光杠支承以及中小型减速器低速轴位置，承担径向载荷为主、少量轴向限位的辅助支承任务。其结构简单、成本低廉、吸振性能优于同尺寸滚动轴承支座，尤其适合主轴转速中等、冲击载荷较大、要求运转平稳的金属切削工况。磨损后仅需更换轴瓦或重新刮研，维修经济性突出，因此在传统机床改造与备件测绘中，对开式轴承支座始终是结构工程师必须熟练掌握的典型零件。
